модель 2016 года
- Модель Wildcat 1000
- Код модели WILDCAT X BLUE (U2016WSW1PUSD)

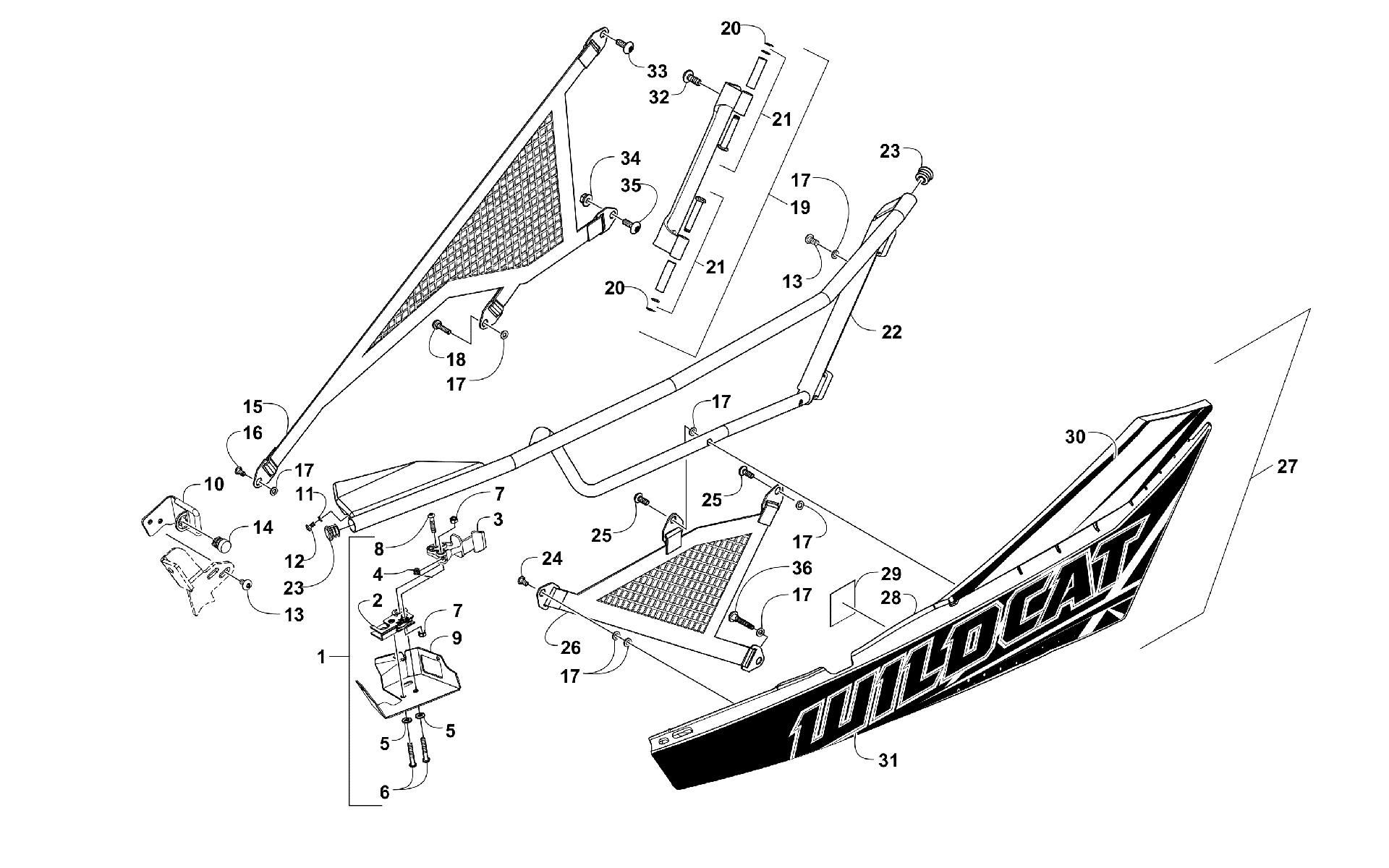

Схема dOOR узел [301012] для WILDCAT X BLUE (U2016WSW1PUSD)
Схема
Детали
![DOOR узел [301012]](/upload/schemas/63452ad93afa24.03930841.gif)
Номер
Наименование детали
Цена
1
KIT,LATCH-DOOR-FR-LH-ASSY (WC 4X) (inc. 2-9) art. 2436-267
По запросу
1
KIT,LATCH-DOOR-FR-RH-ASSY (WC 4X) (inc. 2-9) art. 2436-266
По запросу
2
LATCH,ROTARY (50202) Left art. 4406-909
По запросу
2
LATCH,ROTARY (50203) Right art. 4406-908
По запросу
3
HANDLE,DOOR art. 4406-999
По запросу
4
SPRING,LATCH HANDLE art. 1423-235
По запросу
5
Washer, Lock(replaces 8051-213) art. 8051-212
По запросу
6
SCREW,BUTTON HEAD TORX BLK M6X1.0X40 art. 1423-232
По запросу
7
HEX NYLON NUT CL8 BLK ZINC M6(DIN 985) art. 1423-153
По запросу
8
SCREW,BUTTON HEAD TORX BLK M6X1.0X30 art. 1423-231
По запросу
9
BRKT,DOOR LATCH-RH art. 4406-796
По запросу
9
BRKT,DOOR LATCH-LH art. 4406-797
По запросу
10
STRIKER,DOOR-RH art. 4406-792
По запросу
10
STRIKER,DOOR-LH art. 4406-793
По запросу
11
WASHER,LOCK-BLK M5 art. 1423-283
По запросу
12
SCREW,BUTTON HEAD TORX BLK M5X0.8X10 art. 1423-282
По запросу
13
Screw, Machine art. 1423-113
По запросу
14
BUMPER,DOOR STOPPER art. 4406-419
По запросу
15
Net, Fabric - Upper art. 4406-304
По запросу
16
BOLT,SHOULDER-M6X1.0X25mm art. 1423-157
По запросу
17
Washer(replaces 1423-152) art. 8050-223
По запросу
18
BOLT,SHOULDER-M5X0.8X25MM art. 1423-186
По запросу
19
HINGE-DOOR-RH-ASSY (inc. 20-21) art. 1436-476
По запросу
19
Петля двери Arctic Cat Wildcat art. 1436-454
от 8 558 ₽
20
Circlip art. 1423-118
По запросу
21
KIT,DOOR HINGE PIN art. 0518-096
По запросу
22
FRAME,DOOR-LH-BLK art. 5506-931
По запросу
22
FRAME,DOOR-RH-BLK art. 5506-930
По запросу
23
CAP,PLASTIC art. 4406-013
По запросу
24
BOLT,SHOULDER-M6 X 1.0 X 12mm LG art. 1423-196
По запросу
25
BOLT,SHOULDER-M6 X 1.0 X 25mm LG art. 1423-197
По запросу
26
Net, Restraint - Lower art. 4406-305
По запросу
27
DOOR,PANEL W/DECALS-VB-RH(WCX 2016) (inc. 28 and 30-31) art. 0518-248
По запросу
27
Door w/Decals - Left - Blue (inc. 28-31) art. 0518-249
По запросу
28
DOOR,PANEL W/ WARNING DECAL-12 PSI-LH (inc. 29) art. 0518-240
По запросу
28
PANEL,DOOR SKIN-RH-BLK art. 4406-788
По запросу
29
DECAL,WARNING-TIRE PRESSURE art. 2411-891
По запросу
30
DECAL,DOOR-UPR-RH (WC X VB) art. 5411-150
По запросу
30
DECAL,DOOR-UPR-LH (WC X VB) art. 5411-151
По запросу
31
DECAL,DOOR-RH (WC X VB) art. 5411-144
По запросу
31
DECAL,DOOR-LH (WC X VB) art. 5411-145
По запросу
32
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
33
Болт Arctic Cat art. 0423-355
По запросу
34
Гайка Arctic Cat art. 8427-602
от 116 ₽
35
Винт Arctic Cat art. 0826-029
от 110 ₽
36
SCREW,SHOULDER-M6 X 1.0 X 35-BLK art. 1423-205
По запросу
