модель 2016 года
- Модель Wildcat 1000
- Код модели WILDCAT X BLUE (U2016WSW1PUSD)

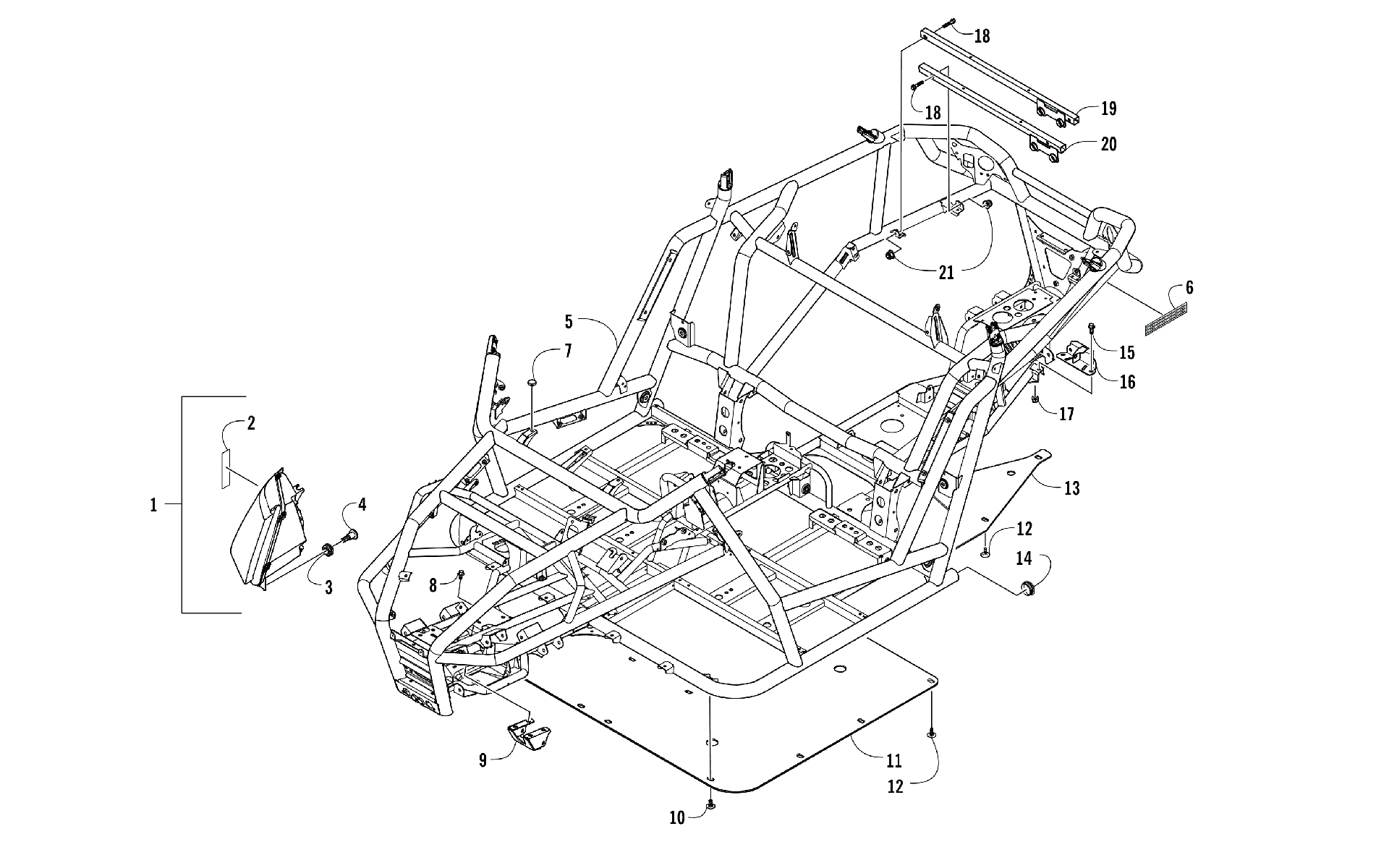

Схема fRAME, HEADLIGHTS, и RELATED PARTS [301009] для WILDCAT X BLUE (U2016WSW1PUSD)
Схема
Детали
![FRAME, HEADLIGHTS, и RELATED PARTS [301009]](/upload/schemas/63452e5b8e8282.08427379.gif)
Номер
Наименование детали
Цена
1
HEADLIGHT,LH-ASSY (W/SIDE REFLECTOR) (inc. 2) art. 0509-065
По запросу
1
HEADLIGHT,RH-ASSY (W/SIDE REFLECTOR) (inc. 2) art. 0509-064
По запросу
2
REFLECTOR,FRONT-LH (WC) art. 2411-973
По запросу
2
REFLECTOR,FRONT-RH (WC) art. 2411-972
По запросу
3
GROMMET art. 1423-104
По запросу
4
Болт Arctic Cat art. 0423-356
от 168 ₽
5
FRAME,MAIN-ASSY W/ DECALS (2015 WC) (inc. 6)(replaces 7506-005) art. 8506-083
По запросу
6
REFLECTOR,REAR (WC) art. 2411-974
По запросу
7
BUMPER,SEAT art. 0406-877
По запросу
8
SCREW,CAP-HFH M10X1.25X16 CL10.9 W/204 art. 8409-018
По запросу
9
Bracket, Support - Front Gearcase art. 4506-703
По запросу
10
Винт Arctic Cat art. 0423-101
от 263 ₽
11
PLATE,SKID - FRONT art. 4506-406
По запросу
12
Screw, Self-Tapping art. 1423-109
По запросу
13
PLATE,SKID - REAR art. 4506-407
По запросу
14
CAP,FRAME-44.45MM art. 2416-962
По запросу
15
Screw, Cap art. 8409-025
По запросу
16
BRACKET, REAR SUSP-PAINT art. 4506-637
По запросу
17
Гайка Arctic Cat art. 8428-002
от 310 ₽
18
Screw, Cap art. 8408-845
от 1 415 ₽
19
TUBE,BOX-FRONT-PTD BLACK art. 4506-680
По запросу
20
TUBE,BOX-REAR-PTD BLACK art. 4506-682
По запросу
21
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
