модель 2017 года
- Модель HDX 700
- Код модели HDX 700 CREW XT CAMO (U2017RDT1PUSH)

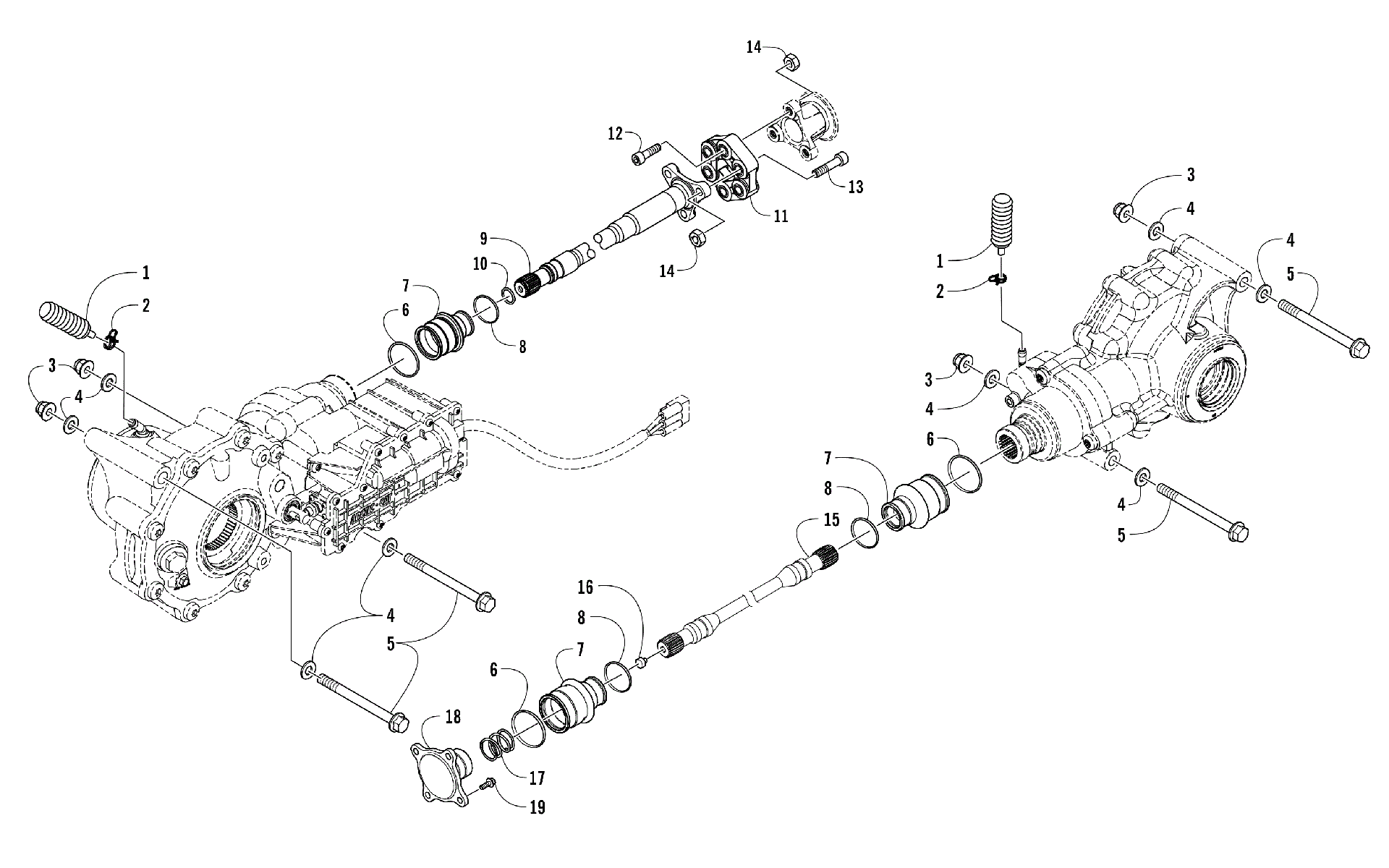

Схема трансмиссии ASSEMBLY [301779] для HDX 700 CREW XT CAMO (U2017RDT1PUSH)
Схема
Детали
![Трансмиссия ASSEMBLY [301779]](/upload/schemas/63452fcb2539f6.93756024.gif)
Номер
Наименование детали
Цена
1
Сапун Arctic Cat art. 1402-620
от 750 ₽
2
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
3
Nut, Lock art. 1423-335
По запросу
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
Screw, Cap art. 0423-404
По запросу
6
O-Ring art. 0830-240
По запросу
7
Boot, Coupler art. 2402-254
По запросу
8
O-Ring art. 0830-243
По запросу
9
Shaft, Propeller - Front art. 2402-342
По запросу
10
O-Ring art. 1423-090
По запросу
11
Муфта соединительная Arctic Cat art. 2402-014
от 11 015 ₽
12
SCREW,CAP-HSH M10 X 1.25 X 45 art. 1423-094
По запросу
13
SCREW,CAP-HSH M10 X 1.25 X 35 art. 1423-093
По запросу
14
Гайка рулевого наконечника Arctic Cat art. 0423-157
от 110 ₽
15
Shaft, Propeller - Rear art. 2402-253
По запросу
16
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
17
Пружина кардана заднего Arctic Cat art. 1402-026
от 221 ₽
18
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
19
Болт Arctic Cat art. 8408-820
от 110 ₽
