модель 2017 года
- Модель HDX 700
- Код модели HDX 700 CREW XT CAMO (U2017RDT1PUSH)

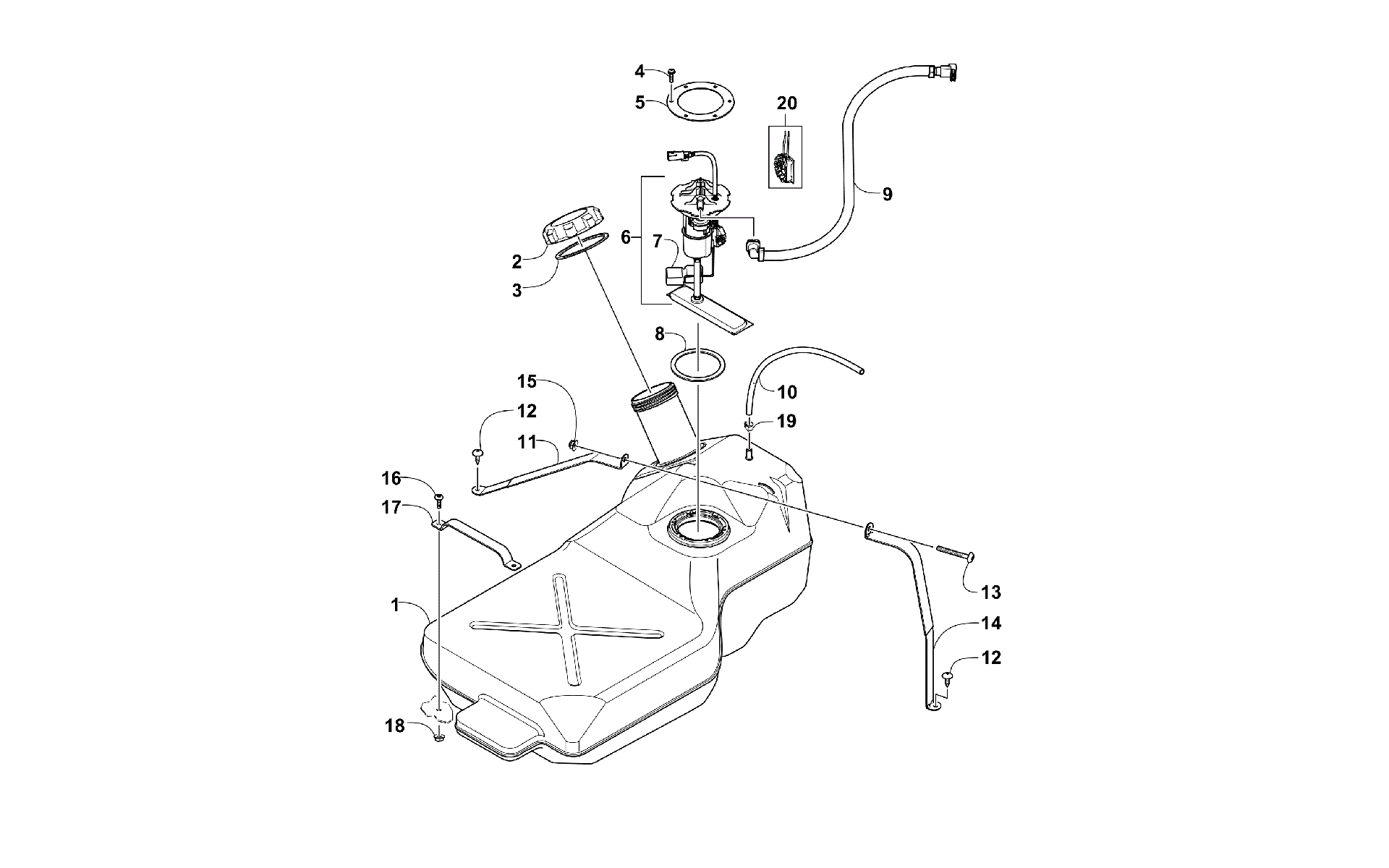

Схема топливный бака ASSEMBLY [300977] для HDX 700 CREW XT CAMO (U2017RDT1PUSH)
Схема
Детали
![топливный бак ASSEMBLY [300977]](/upload/schemas/634536d9e09bf7.40479144.gif)
Номер
Наименование детали
Цена
1
Топливный бак Arctic Cat art. 0570-309
от 41 958 ₽
2
Крышка бензобака art. 0470-541
По запросу
3
Gasket, Gas Tank Cap art. 1670-228
По запросу
4
Screw, Self-Tapping art. 0423-898
По запросу
5
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
6
Топливный насос Arctic Cat art. 0570-435
По запросу
7
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
8
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
9
Топливный шланг Arctic Cat art. 0470-745
По запросу
10
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
11
STRAP,FUEL TANK art. 0470-829
По запросу
12
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
13
Screw, Machine art. 8476-650
По запросу
14
STRAP,FUEL TANK art. 0470-830
По запросу
15
Nut, Lock art. 8427-603
По запросу
16
Винт Arctic Cat art. 8476-616
По запросу
17
Bracket, Hold-Down - Front art. 0470-544
По запросу
18
Nut art. 0623-038
от 110 ₽
19
Clamp, Hose art. 0423-688
По запросу
20
Fuel Level Sensor Kit art. 1770-170
По запросу
