модель 2017 года
- Модель HDX 700
- Код модели HDX 700 CREW XT GREEN (U2017RDT1PUSX)

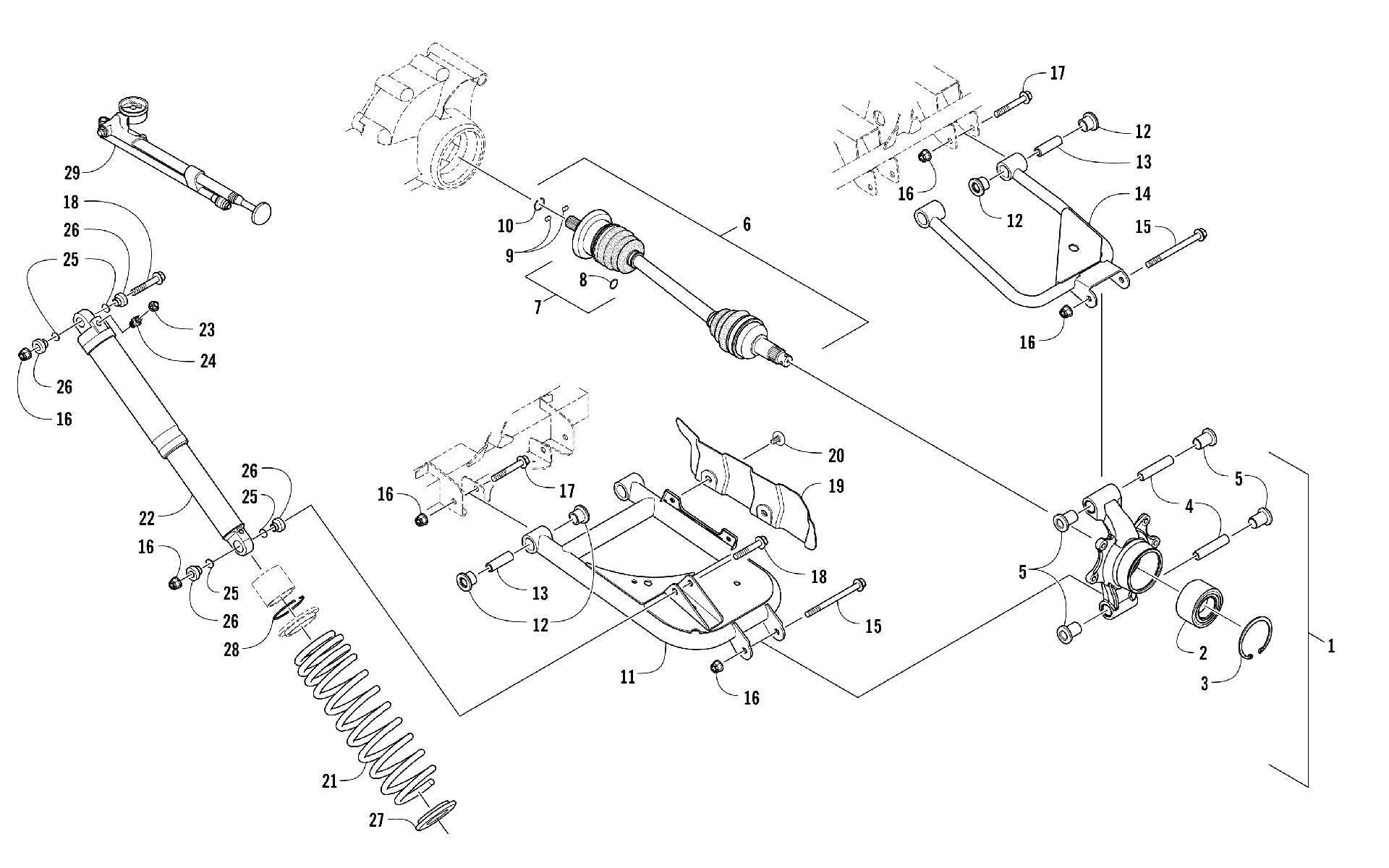

Схема задней подвески ASSEMBLY [301918] для HDX 700 CREW XT GREEN (U2017RDT1PUSX)
Схема
Детали
![Задняя подвеска ASSEMBLY [301918]](/upload/schemas/63454012de2ee9.49514722.gif)
Номер
Наименование детали
Цена
1
Knuckle, Rear - Assembly (inc. 2-5) art. 1504-226
По запросу
2
BEARING,WHEEL art. 2402-266
По запросу
3
RING,RETAINER art. 1423-333
По запросу
4
Втулка рычага подвески art. 0403-437
от 1 029 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 4 шт.
Подписаться
5
Втулка рычага подвески art. 0403-283
от 368 ₽
Аналог
1 470 ₽
Требуется 8 шт.
Подписаться
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
Аналог
3 570 ₽
Требуется 8 шт.
6
Kit, Halfshaft (inc. 7-10)(replaces 2502-548) art. 2502-398
По запросу
7
Repair Kit, Boot (inc. 8) art. 2436-111
от 1 596 ₽
8
Circlip art. 1441-988
По запросу
9
Pin, Transfer art. 1402-884
По запросу
10
Стопорное кольцо 25 мм Arctic Cat art. 1402-890
По запросу
11
A-Arm, Rear - Lower Right - Black (inc. 12-13) art. 0504-592
По запросу
11
A-Arm, Rear - Lower Left - Black (inc. 12-13) art. 0504-593
По запросу
12
Втулка рычага Arctic Cat art. 0403-409
от 263 ₽
Аналог
1 470 ₽
Требуется 16 шт.
Подписаться
Аналог
3 570 ₽
Требуется 16 шт.
13
Втулка рычага подвески Arctic Cat art. 0403-438
от 683 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
14
A-Arm, Upper - Rear Left - Assembly (inc. 12-13) art. 0504-873
По запросу
14
A-Arm, Upper - Rear Right - Assembly (inc. 12-13) art. 0504-872
По запросу
15
Болт Arctic Cat art. 8409-000
от 310 ₽
16
Nut, Lock art. 1423-335
По запросу
17
Болт Arctic Cat art. 8409-075
от 210 ₽
18
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
19
GUARD,BOOT-REAR-LH (BLACK) art. 1406-069
По запросу
19
GUARD,BOOT-REAR-RH (BLACK) art. 1406-068
от 2 000 ₽
Аналог
Защита заднего правого нижнего рычага Arctic Cat б.у
art. 1406-068_б.у
2 000 ₽
Требуется 1 шт.
20
Винт Arctic Cat art. 0423-545
от 326 ₽
21
Spring, Suspension - White art. 0504-629
По запросу
22
Shock Absorber (inc. 23-24) art. 0404-554
По запросу
23
Valve, Air art. 2603-511
По запросу
24
Cap, Air Valve - w/O-Ring art. 3603-366
По запросу
25
O-Ring art. 2604-698
По запросу
26
Spacer art. 0504-684
По запросу
27
Retainer, Spring - Lower art. 0404-559
По запросу
28
Ring, Retaining art. 3603-571
По запросу
29
Pump, Air - Shock art. 2603-614
По запросу
