модель 2017 года
- Модель HDX 700
- Код модели HDX 700 CREW XT GREEN (U2017RDT1PUSX)

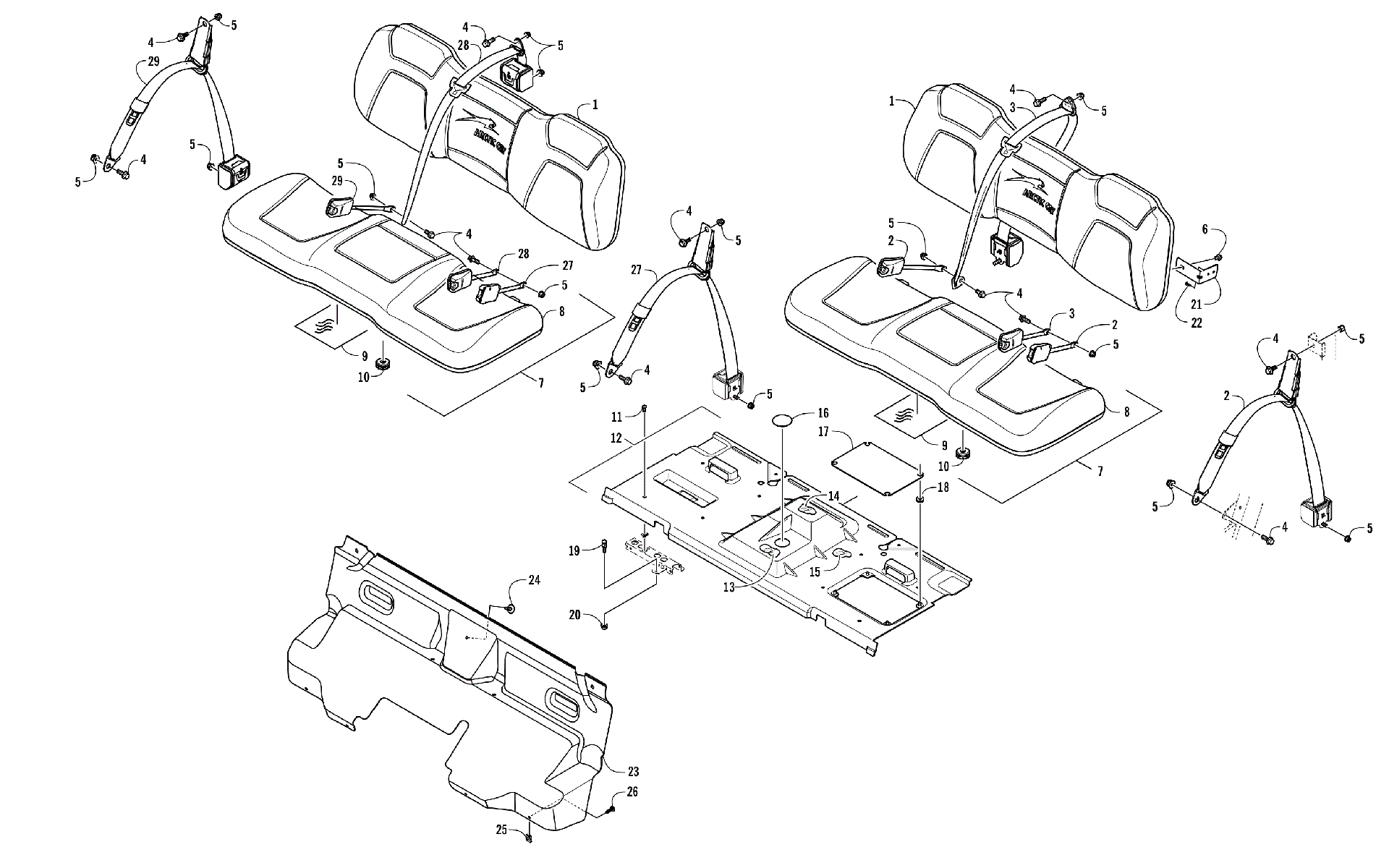

Схема сиденья ASSEMBLY [301530] для HDX 700 CREW XT GREEN (U2017RDT1PUSX)
Схема
Детали
![Сиденье ASSEMBLY [301530]](/upload/schemas/634544bc7121b8.25871340.gif)
Номер
Наименование детали
Цена
1
Backrest Assembly art. 7506-538
По запросу
2
Belt, Seat art. 7506-700
По запросу
3
Belt, Seat - 3 Point art. 7506-704
По запросу
4
Screw, Cap art. 1423-182
По запросу
5
Nut, Lock art. 1423-184
По запросу
6
Болт Arctic Cat art. 8408-820
от 110 ₽
7
Seat, Bench - Bottom - w/Foil (inc. 8-10)(replaces 5506-616) art. 8506-824
По запросу
8
Seat, Bench Not Serviced Individually(replaces 2516-898) art. 8506-824
По запросу
9
Foil, Protective art. 0412-776
По запросу
10
Grommet art. 1423-066
По запросу
11
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
12
Base, Seat (inc. 13-15)(replaces 5506-384) art. 8506-513
По запросу
13
Foil, Protective(replaces 0412-779) art. 1412-116
По запросу
14
Foil, Protective(replaces 0412-780) art. 1412-117
По запросу
15
Foil, Protective(replaces 0412-781) art. 1412-118
По запросу
16
Заглушка основания сиденья Arctic Cat art. 0623-600
от 473 ₽
17
Cover, Access art. 2416-491
По запросу
18
Втулка резиновая Arctic Cat art. 1623-156
По запросу
19
Stud, Latch - Seat art. 1423-286
По запросу
20
Nut, Lock art. 8424-002
По запросу
21
Bracket, Lower Seat Mount art. 7506-166
По запросу
22
Винт Arctic Cat art. 0423-538
от 110 ₽
23
Panel, Rear Kick art. 5406-289
По запросу
24
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
25
Клипса Arctic Cat art. 0423-577
от 168 ₽
26
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
27
Belt, Seat art. 7506-706
По запросу
28
Belt, Seat art. 7506-544
По запросу
29
Belt, Seat art. 7506-543
По запросу
