модель 2017 года
- Модель Prowler 1000
- Код модели PROWLER 1000 XT GREEN (U2017R2W1PUSX)

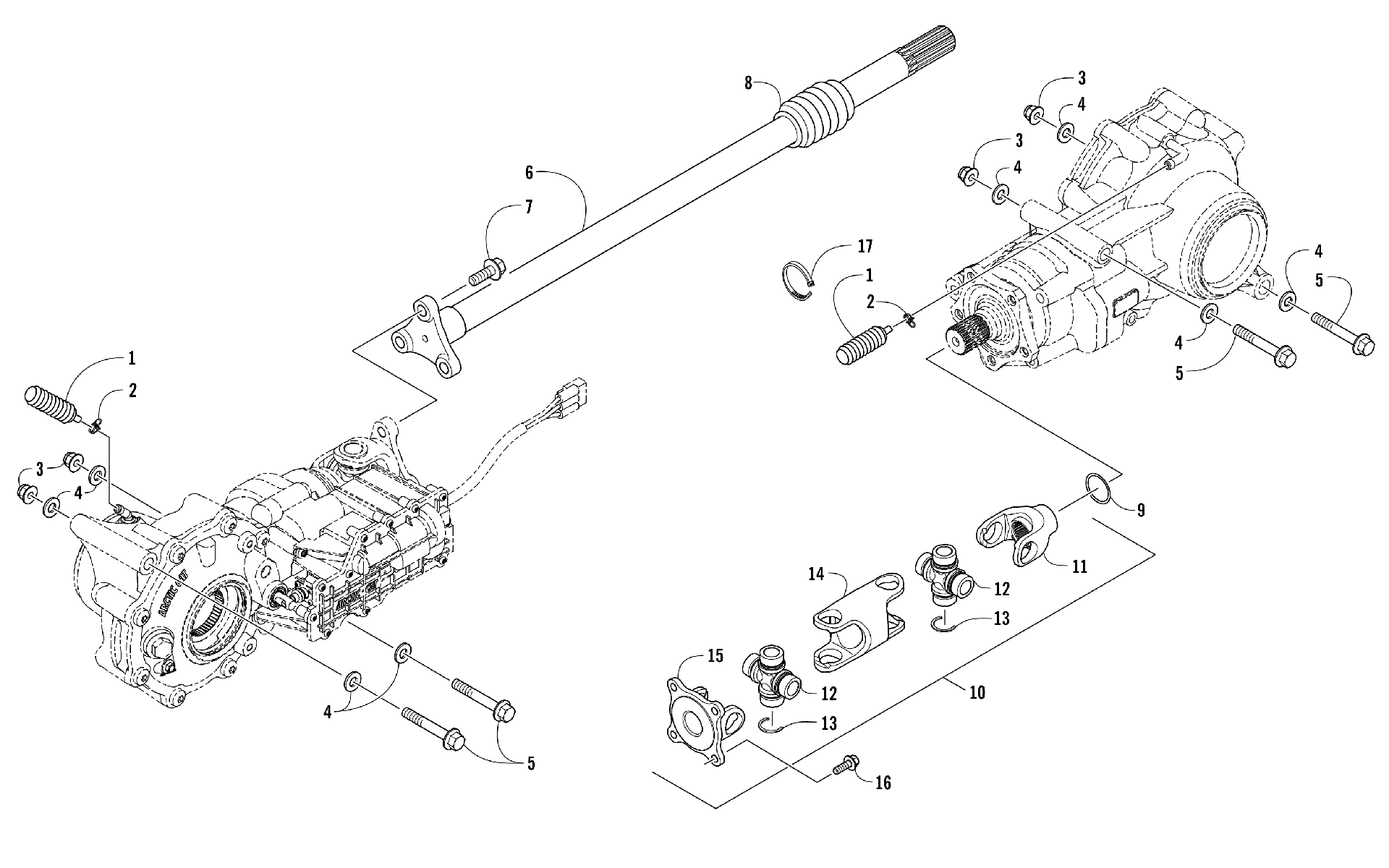

Схема трансмиссии ASSEMBLY [301904] для PROWLER 1000 XT GREEN (U2017R2W1PUSX)
Схема
Детали
![Трансмиссия ASSEMBLY [301904]](/upload/schemas/63452d57a7ab66.51606286.gif)
Номер
Наименование детали
Цена
1
Сапун Arctic Cat art. 1402-620
от 750 ₽
2
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
3
Гайка Arctic Cat art. 8428-002
от 310 ₽
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
Screw, Cap art. 0423-404
По запросу
6
Driveshaft, Front art. 1402-795
По запросу
7
Screw, Cap art. 8409-025
По запросу
8
Пыльник фланца кардана Arctic Cat art. 0402-966
от 1 596 ₽
9
O-RING art. 1402-203
По запросу
10
Задний кардан в сборе Arctic Cat Prowler art. 1502-560
По запросу
11
Вилка заднего кардана Arctic Cat art. 0502-522
По запросу
12
Крестовина 25мм Arctic Cat art. 0402-944
от 2 490 ₽
Аналог
4 000 ₽
Требуется 2 шт.
13
Стопор крестовины Arctic Cat art. 0423-395
от 326 ₽
14
Внутренняя часть заднего кардана Arctic Cat art. 1502-561
от 18 743 ₽
15
Фланец кардана Arctic Cat art. 1402-689
от 7 749 ₽
16
Болт Arctic Cat art. 8408-820
от 110 ₽
17
Зажим Arctic Cat art. 0123-788
По запросу
