модель 2017 года
- Модель Prowler 1000
- Код модели PROWLER 1000 XT GREEN (U2017R2W1PUSX)

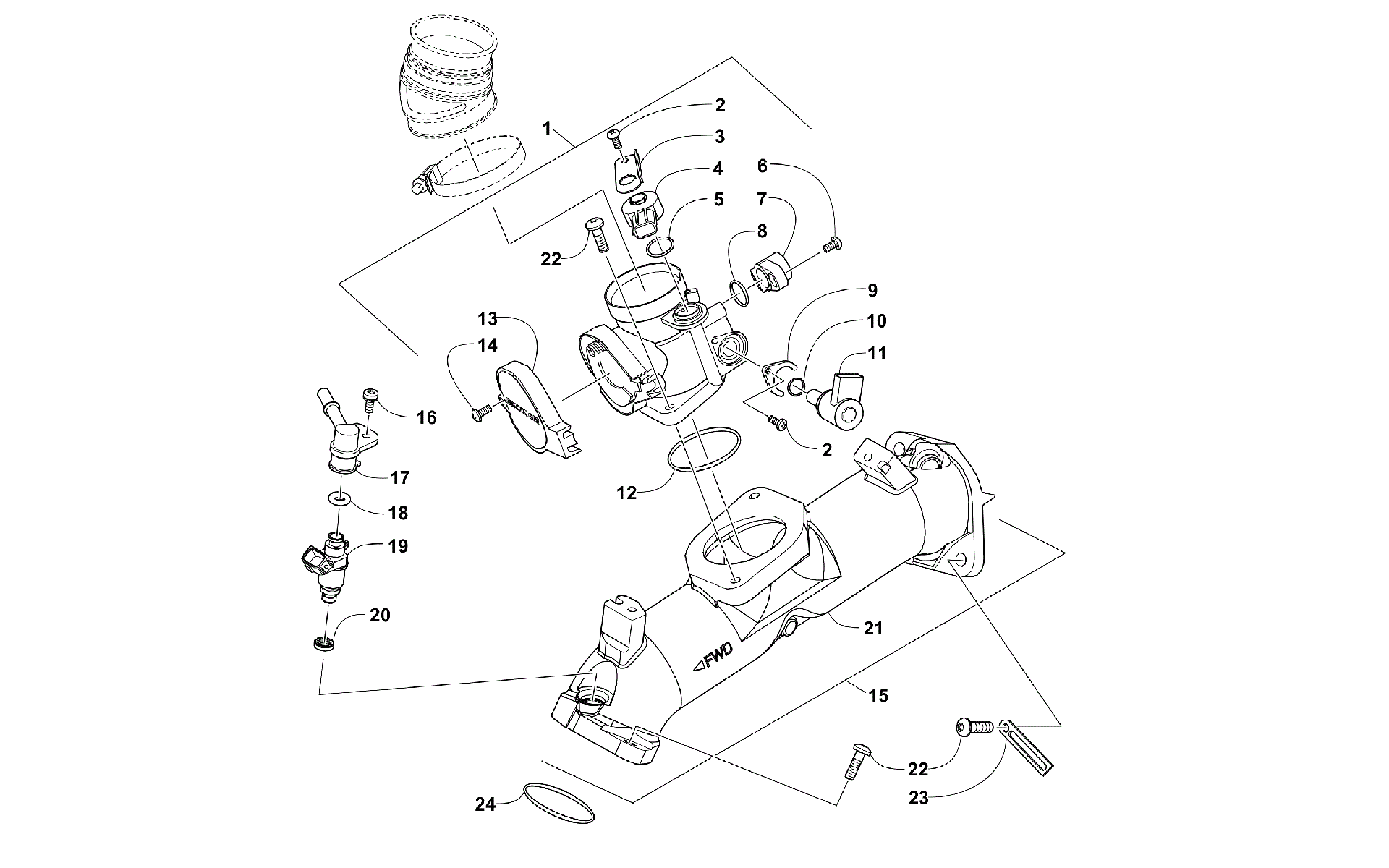

Схема дроссельного узла ASSEMBLY [300262] для PROWLER 1000 XT GREEN (U2017R2W1PUSX)
Схема
Детали
![Дроссельный узел ASSEMBLY [300262]](/upload/schemas/63454b71bf0ed8.80264745.gif)
Номер
Наименование детали
Цена
1
THROTTLE BODY,H2 (inc. 2-14) art. 0470-686
По запросу
2
SCREW art. 5507-117
По запросу
3
BRACKET,MAP SENSOR art. 5507-227
По запросу
4
Датчик MAP Arctic Cat art. 0430-073
от 12 485 ₽
5
O-RING,MAP SENSOR art. 5507-232
По запросу
6
SCREW,TPS art. 5507-231
По запросу
7
Датчик дроссельной заслонки Arctic Cat art. 0430-072
от 1 990 ₽
8
O-RING,TPS art. 5507-234
По запросу
9
PLATE,ISC art. 5507-229
По запросу
10
O-RING,ISC art. 5507-233
По запросу
11
Датчик холостого хода Arctic Cat art. 0430-074
По запросу
12
O-RING,BASE-THROTTLE BODY art. 5507-235
По запросу
13
COVER,THROTTLE HOUSING-EFI art. 5507-223
По запросу
14
SCREW(TOP COVER) art. 5507-037
По запросу
15
Manifold, Intake - Assembly (inc. 16-21) art. 0570-393
По запросу
16
SCREW,MACH M5X12 art. 0423-371
от 12 943 ₽
17
Rail, Fuel - Front Cylinder art. 0470-893
По запросу
17
Топливная рейка заднего цилиндра Arctic Cat art. 0470-764
от 3 780 ₽
18
Уплотнительное кольцо Arctic Cat art. 0470-767
от 368 ₽
19
Форсунка топливная Arctic Cat art. 0470-688
По запросу
20
Сальник форсунки инжектора Ar ctic Cat art. 0470-768
от 578 ₽
21
MANIFOLD,INTAKE-MACH (HC H2) art. 0570-406
По запросу
22
SCREW, MACH-TSPH M6X1X20 W/THREAD LOCK art. 0826-008
По запросу
23
Зажим Arctic Cat art. 1623-984
По запросу
24
Уплотнительное кольцо Arctic Cat art. 0830-090
от 221 ₽
