модель 2017 года
- Модель Prowler 700
- Код модели PROWLER 700 XT BLACK (U2017R2T1PUSP)

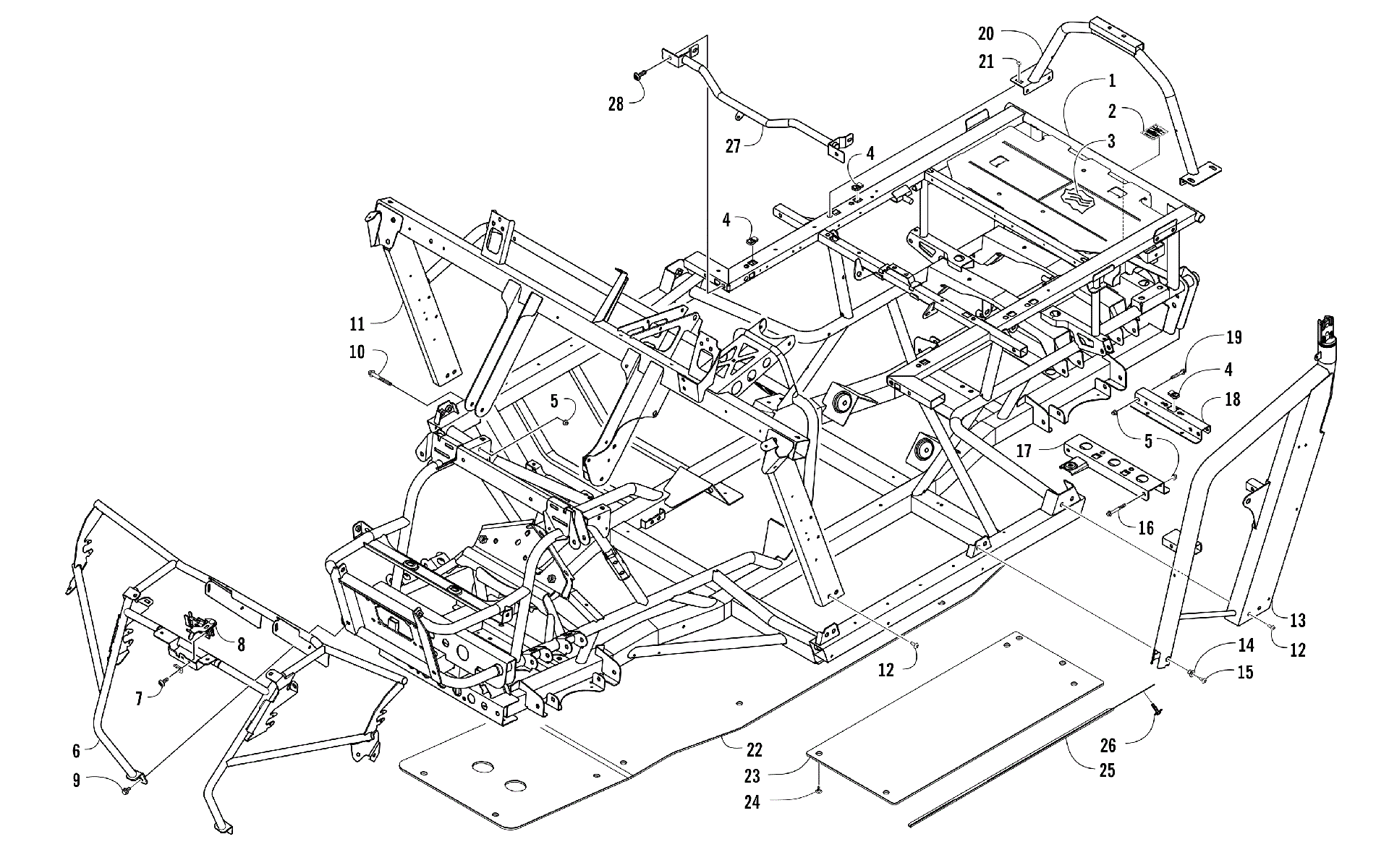

Схема рамы AND RELATED PARTS [301679] для PROWLER 700 XT BLACK (U2017R2T1PUSP)
Схема
Детали
![Рама AND RELATED PARTS [301679]](/upload/schemas/634533fbf2b625.72223558.gif)
Номер
Наименование детали
Цена
1
Frame, Main (inc. 2-3) art. 7506-277
По запросу
2
DECAL,WARNING-TOWING-REAR art. 4411-110
По запросу
3
Foil, Protective art. 0412-851
По запросу
4
Клипса Arctic Cat art. 0423-577
от 168 ₽
5
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 14 шт.
6
Bumper art. 5506-720
По запросу
7
Screw, Machine art. 0423-910
По запросу
8
Latch, Hood art. 4406-624
По запросу
9
Болт Arctic Cat art. 8408-820
от 110 ₽
10
Screw, Cap art. 8408-850
По запросу
11
Support, Steering art. 7506-554
По запросу
12
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
13
Support, Overhead - Right(replaces 5506-726) art. 8506-110
По запросу
13
Support, Overhead - Left(replaces 5506-727) art. 8506-111
По запросу
14
Spacer art. 1423-051
По запросу
15
SCREW, MACH-TSTH M8-1.25X30 BLK- W/PATCH art. 0423-886
По запросу
16
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
17
Bracket, Seat Support - Front - Left art. 5506-903
По запросу
17
Bracket, Seat Support - Front - Right art. 5506-902
По запросу
18
Bracket, Seat Support - Rear art. 1506-842
По запросу
19
Screw, Cap art. 8408-850
По запросу
20
Support, Canopy art. 7506-244
По запросу
21
Винт Arctic Cat art. 8476-616
По запросу
22
Plate, Skid - Center art. 2416-076
По запросу
23
Panel, Belly - Side art. 1406-721
По запросу
24
Винт Arctic Cat art. 0423-545
от 326 ₽
25
PLATE,SKID-SIDE-BLACK art. 2506-612
По запросу
26
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
27
Support, Wiring art. 2502-213
По запросу
28
Болт Arctic Cat art. 8476-620
По запросу
