модель 2017 года
- Модель Prowler 700
- Код модели PROWLER 700 XT BLACK (U2017R2T1PUSP)

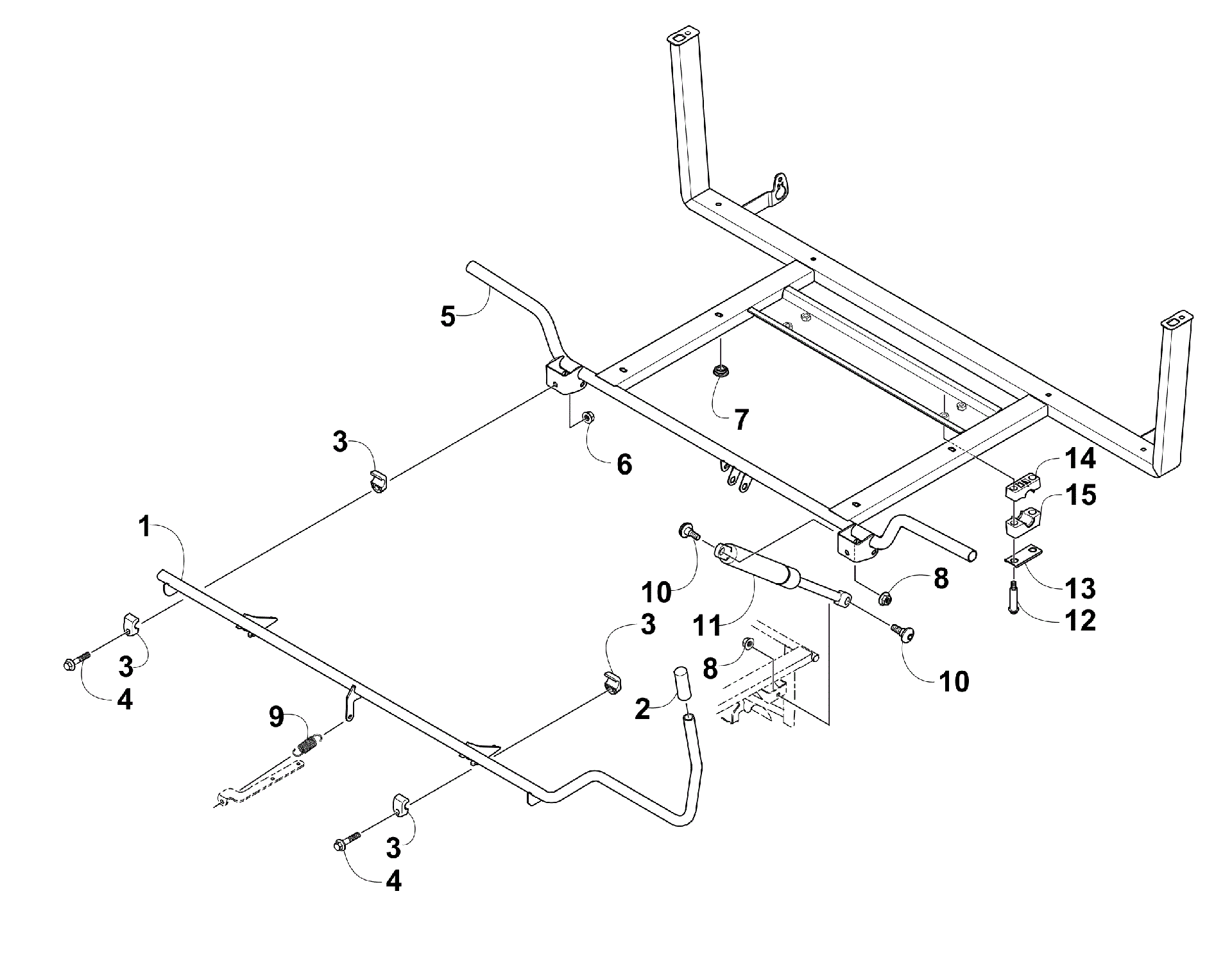

Схема tILT рама узел [300710] для PROWLER 700 XT BLACK (U2017R2T1PUSP)
Схема
Детали
![TILT рама узел [300710]](/upload/schemas/63454ef7b22305.59525360.gif)
Номер
Наименование детали
Цена
1
Rod, Cargo Box Latch art. 7506-068
По запросу
2
Grip, Latch art. 1406-736
По запросу
3
Half, Clamp art. 1406-674
По запросу
4
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
5
Frame, Box art. 5506-844
По запросу
6
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
7
GROMMET,CARGO BOX art. 0423-628
По запросу
8
Гайка М6х1 Arctic Cat art. 0623-056
от 116 ₽
9
Пружина глушителя Arctic Cat art. 0123-321
от 725 ₽
10
Болт Arctic Cat art. 0423-356
от 168 ₽
11
SUPPORT,LIFT art. 2506-194
По запросу
12
Screw, Shoulder art. 0423-505
от 210 ₽
13
CAP, HOUSING-BLACK art. 0405-166
По запросу
14
Втулка крепления рулевой колонки Arctic Cat art. 0405-139
от 725 ₽
15
Втулка рулевого вала Arctic Cat art. 0405-138
от 1 334 ₽
