модель 2017 года
- Модель Prowler 700
- Код модели PROWLER 700 XT RED (U2017R2T1PUSM)

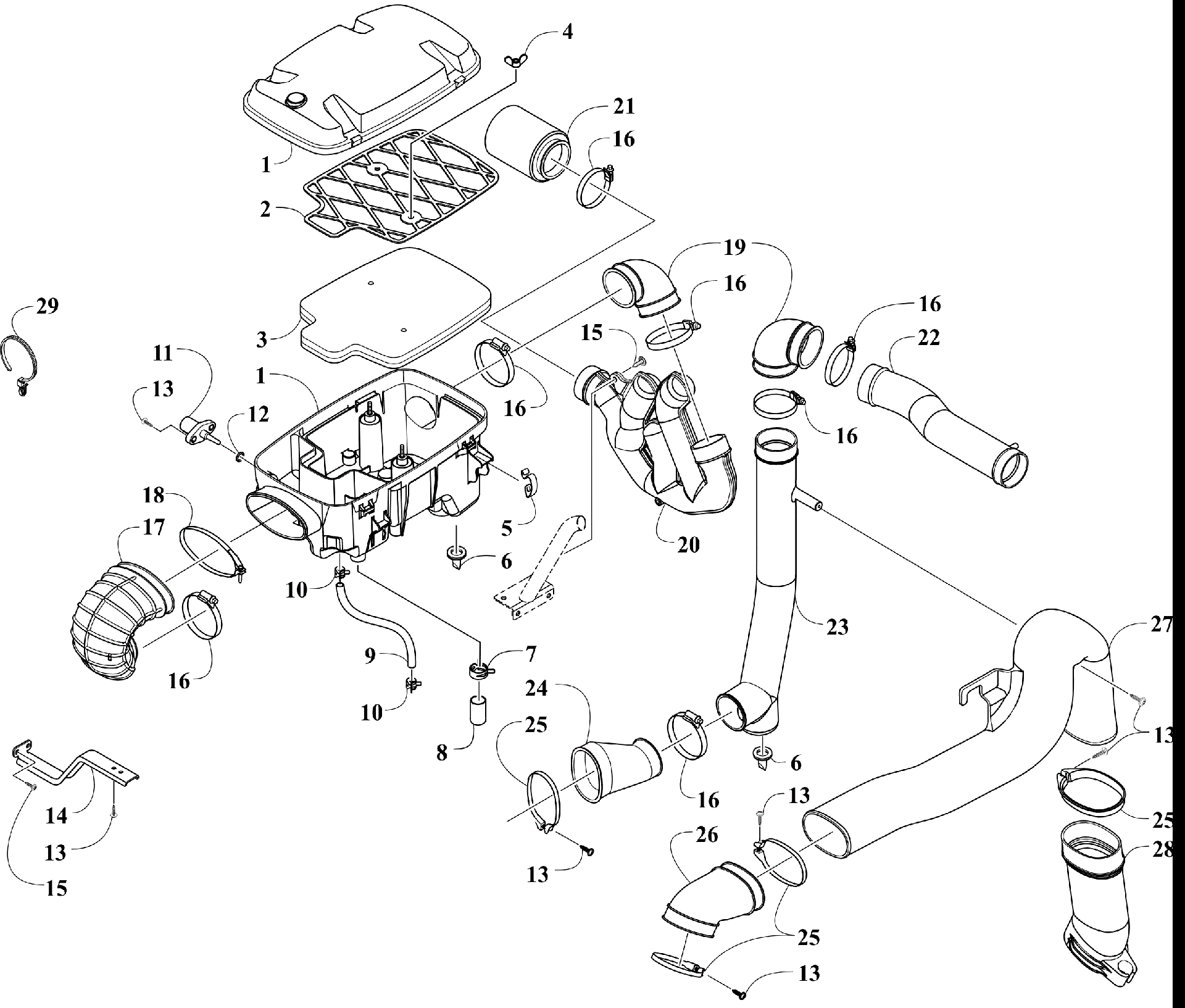

Схема воздушный впуск ASSEMBLY [303587] для PROWLER 700 XT RED (U2017R2T1PUSM)
Схема
Детали
![Воздушный впуск ASSEMBLY [303587]](/upload/schemas/634521e047f398.60118241.gif)
Номер
Наименование детали
Цена
1
AIR BOX, ASSY-UNIVERSAL(SERVICE PARTS) (inc. 2-3) art. 0570-535
По запросу
2
Screen, Air Filter Only used with Twin Tower Air Intake Housing art. 1470-030
По запросу
2
Spacer, Air Filter Only used with New Single Tower Air Intake Housing art. 1470-208
По запросу
3
Filter, Paper Only used with New Single Tower Air Intake Housing art. 1470-197
По запросу
3
Filter, Air Only used with Twin Tower Air Intake Housing art. 1470-029
По запросу
4
NUT,LOCKING WING-M5-.8X26 Only used with Twin Tower Air Intake Housing art. 2623-153
По запросу
5
Защелка корпуса воздушного фильтра Arctic Cat art. 0423-455
от 473 ₽
Аналог
Защелка корпуса воздушного фильтра Arctic Cat б.у
art. 0423-455_б.у
210 ₽
Требуется 4 шт.
Подписаться
6
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
7
Хомут пружинный Arctic Cat art. 1623-287
По запросу
8
Сливная пробка Arctic Cat art. 0423-766
По запросу
9
Патрубок вентиляционный короба воздушного фильтра Arctic Cat art. 0410-172
от 1 520 ₽
OEM
2 814 ₽
Требуется 1 шт.
Подписаться
Аналог
Патрубок вентиляционный короба воздушного фильтра Arctic Cat б.у
art. 0410-172_б.у
1 520 ₽
Требуется 1 шт.
10
CLAMP,HOSE-SPRING(.685"ID X.38") art. 0423-045
По запросу
11
Датчик температуры воздуха Arctic Cat art. 0430-055
от 1 420 ₽
12
O-RING,AIR TEMP SENSOR art. 5507-224
По запросу
13
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
14
Bracket, Support art. 2506-651
По запросу
15
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
16
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
17
Патрубок Arctic Cat art. 0470-511
от 3 500 ₽
18
Хомут овальный Arctic Cat art. 0423-554
от 1 040 ₽
19
BOOT,AIR DUCT art. 0413-098
По запросу
20
Duct, Air-In art. 0513-028
По запросу
21
Filter, Intake art. 0470-834
По запросу
22
Duct, Intake art. 0413-219
По запросу
23
Duct art. 0413-218
По запросу
24
Мажет выхода вариатора Arctic Cat art. 0413-049
По запросу
25
CLAMP,PLASTIC-SCREW-OVAL(9x64x13) art. 0423-550
По запросу
26
Duct, Air-Out art. 0413-109
По запросу
27
Duct, Air-Out - Clutch art. 0413-220
По запросу
28
Duct, Air-Out art. 0413-226
По запросу
29
Tie, Cable - Push Mount art. 0423-075
По запросу
