модель 2017 года
- Модель Prowler 700
- Код модели PROWLER 700 XT RED (U2017R2T1PUSM)

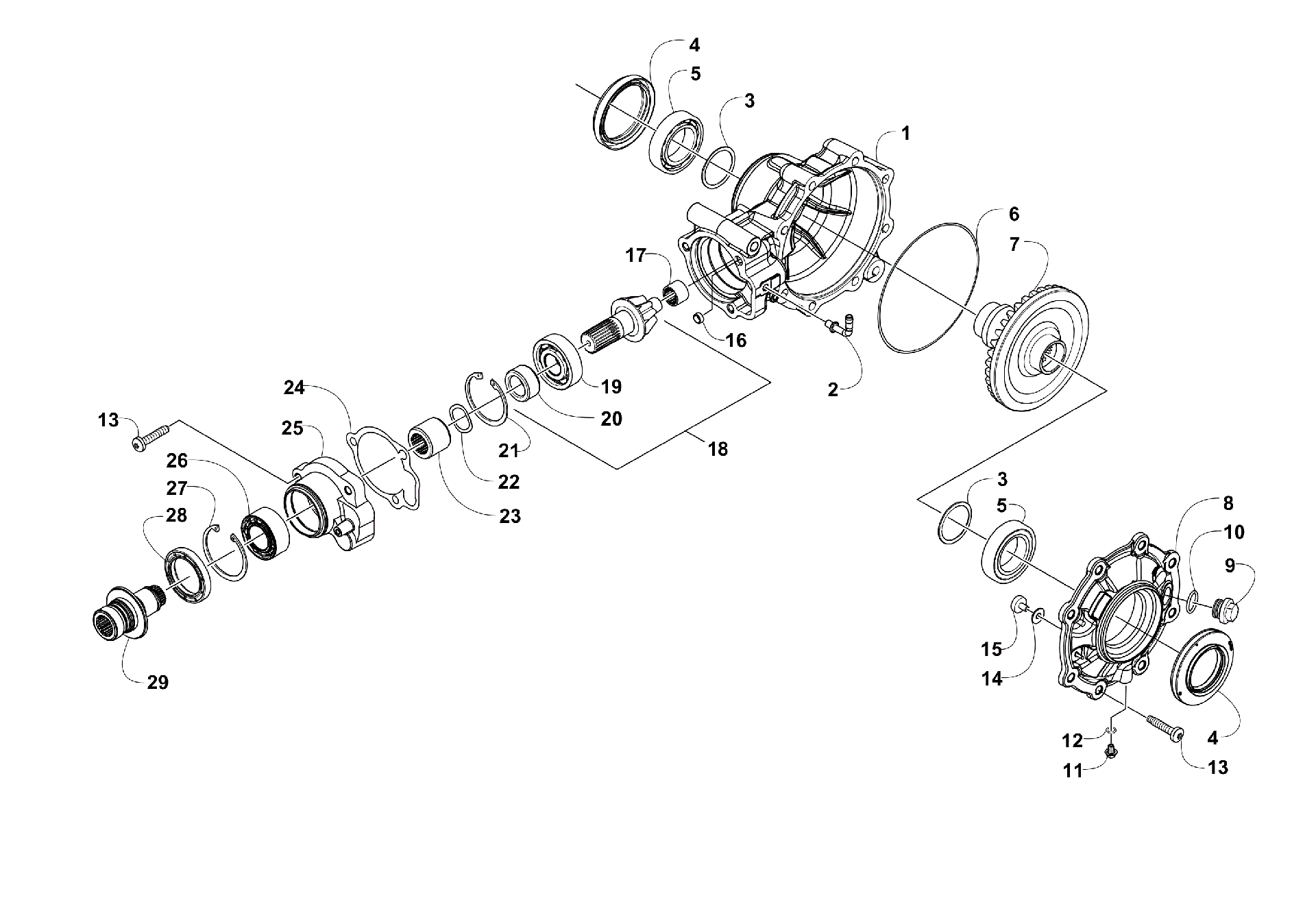

Схема узла заднего редуктора [301319] для PROWLER 700 XT RED (U2017R2T1PUSM)
Схема
Детали
![Узел заднего редуктора [301319]](/upload/schemas/6345396b163512.93907723.gif)
Номер
Наименование детали
Цена
0
Gearcase, Rear art. 2502-251
По запросу
1
Housing, Gearcase art. 2502-243
По запросу
2
Fitting, Elbow art. 2402-162
По запросу
3
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
3
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
3
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
3
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
3
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
4
Сальник Arctic Cat art. 2402-240
от 3 266 ₽
5
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 2 шт.
6
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
7
Шестерня заднего редуктора 36 зубьев Arctic Cat art. 1402-032
По запросу
8
Cover, Gear Case art. 0502-741
По запросу
9
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
10
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
11
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
12
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
13
Screw, Self-Tapping art. 0423-118
По запросу
14
SHIM,6.3X18X1.4 Optional art. 0402-430
По запросу
14
SHIM,6.3X18X1.7 Optional art. 0402-433
По запросу
14
SHIM,6.3X18X1.6 Optional art. 0402-432
По запросу
14
SHIM,6.3X18X1.5 art. 0402-431
По запросу
14
SHIM,6.3X18X1.3 Optional art. 0402-429
По запросу
15
BUTTON,THRUST art. 0402-326
По запросу
16
Pin, Dowel art. 0402-411
По запросу
17
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 13 870 ₽
Аналог
13 870 ₽
Требуется 1 шт.
18
GEAR,10 TOOTH PINION-SUBASSEMBLY (inc. 19-20) art. 1502-863
По запросу
19
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
20
Collar, Retaining art. 1402-977
По запросу
21
Ring, Retaining art. 1423-067
По запросу
22
WASHER,SPRING art. 0402-982
По запросу
23
COLLAR,SHAFT-SPLINED art. 0402-981
По запросу
24
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
25
HOUSING,PINION-MACH art. 0502-529
По запросу
26
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
27
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
28
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
29
Муфта переднего кардана Arctic Cat art. 2502-156
По запросу
