модель 2017 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL LTD WHITE (U2017WXT2PUSW)

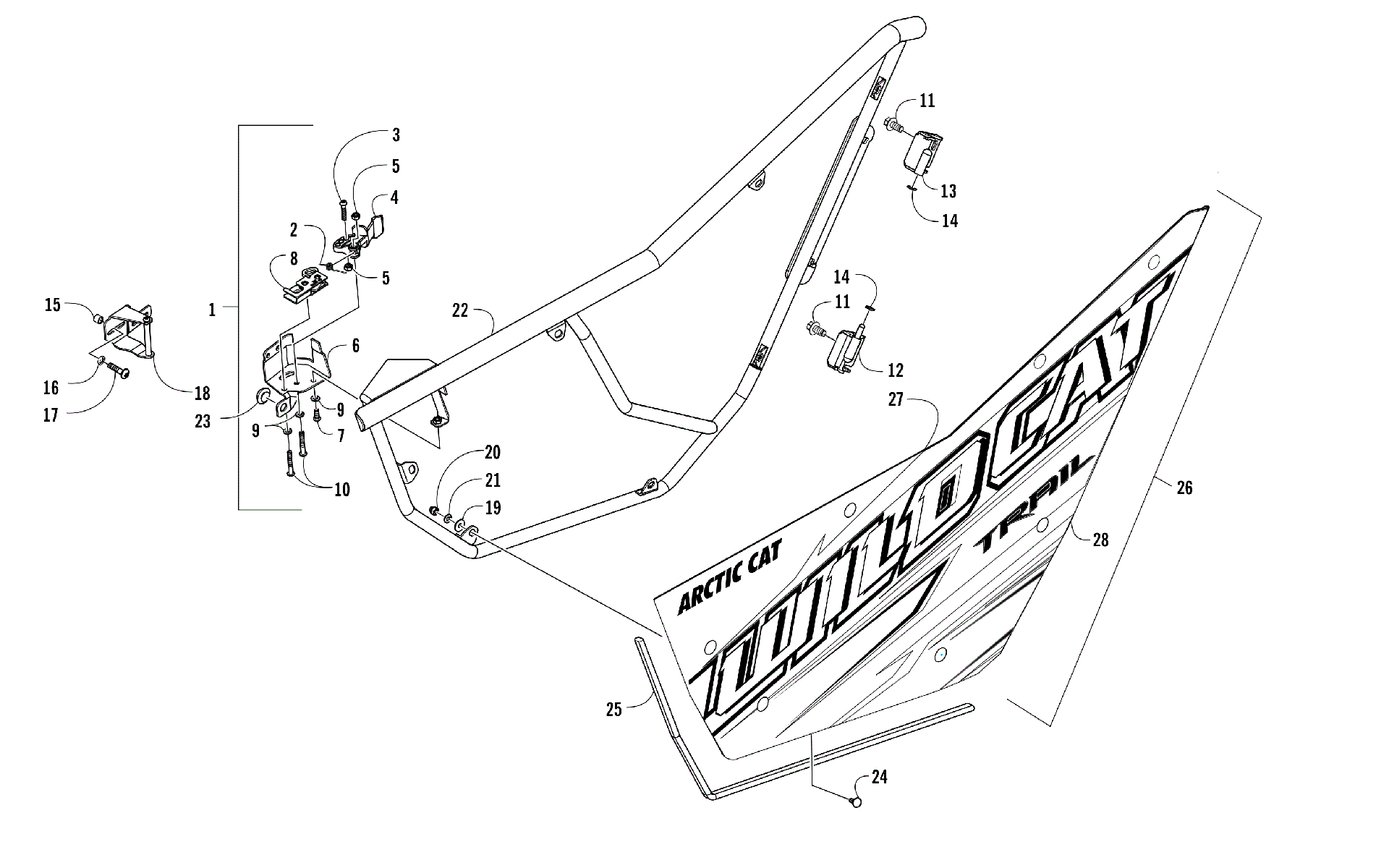

Схема dOOR узел [301910] для WILDCAT TRAIL LTD WHITE (U2017WXT2PUSW)
Схема
Детали
![DOOR узел [301910]](/upload/schemas/634531d7c780d6.58851774.gif)
Номер
Наименование детали
Цена
1
KIT,LATCH-DOOR-LH-ASSY (WC SPRT/TRL LTD (inc. 2-6 and 8-10) art. 2436-263
По запросу
1
KIT,LATCH-DOOR-RH-ASSY (WC SPRT/TRL LTD) (inc. 2-6 and 8-10) art. 2436-262
По запросу
2
SPRING,LATCH HANDLE art. 1423-235
По запросу
3
SCREW,BUTTON HEAD TORX BLK M6X1.0X30 art. 1423-231
По запросу
4
HANDLE,DOOR art. 4406-999
По запросу
5
HEX NYLON NUT CL8 BLK ZINC M6(DIN 985) art. 1423-153
По запросу
6
BRKT,DOOR LATCH-RH art. 4406-730
По запросу
6
BRKT,DOOR LATCH-LH art. 4406-731
По запросу
7
Винт Arctic Cat art. 8468-616
от 116 ₽
8
LATCH,ROTARY (50203) Right art. 4406-908
По запросу
8
LATCH,ROTARY (50202) Left art. 4406-909
По запросу
9
WASHER,LOCK-BLK M6 6.4MM X OD 12MM X 1.6 art. 1423-120
По запросу
10
SCREW,BUTTON HEAD TORX BLK M6X1.0X40 art. 1423-232
По запросу
11
Screw, Cap art. 8408-818
По запросу
12
HINGE,LOWER-LH art. 4406-425
По запросу
12
HINGE,LOWER-RH art. 4406-424
По запросу
13
HINGE,UPPER-LH art. 4406-427
По запросу
13
HINGE,UPPER-RH art. 4406-426
По запросу
14
BUSHING,DOOR HINGE art. 1423-224
По запросу
15
Spacer, Door Striker art. 4406-777
По запросу
16
Washer art. 8050-223
По запросу
17
Screw, Machine art. 8468-626
По запросу
18
STRIKER,DOOR-LH art. 4406-729
По запросу
18
STRIKER,DOOR-RH art. 4406-728
По запросу
19
WASHER,FLAT-18X6.4X1.6-BLK art. 1423-264
По запросу
20
NUT,HEX ACORN M6-1.0 BLK art. 1423-263
По запросу
21
WASHER,6.1x14.0x1.6-LOCK-BLK art. 1423-312
По запросу
22
FRAME,DOOR-LH-BLK art. 5506-839
По запросу
22
FRAME,DOOR-RH-BLK art. 5506-838
По запросу
23
PLUG,BUMPER art. 4406-776
По запросу
24
BOLT,CARRIAGE CL8.8 BLK M6X1.0X16 art. 1423-233
По запросу
25
TRIM,DOOR SEAL-920mm art. 4406-724
По запросу
26
DOOR,PANEL W/DECAL-RH-WM (WC TRL LTD 17) (inc. 27-28) art. 0518-292
По запросу
26
DOOR,PANEL W/DECAL-LH-WM (WC TRL LTD 17) (inc. 27-28) art. 0518-293
По запросу
27
PANEL,DOOR SKIN-RH-BLK art. 4406-726
По запросу
27
PANEL,DOOR SKIN-LH-BLK art. 4406-727
По запросу
28
DECAL,DOOR-RH (WILDCAT TRAIL) art. 5411-814
По запросу
28
DECAL,DOOR-LH (WILDCAT TRAIL) art. 5411-815
По запросу
