модель 2017 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL LTD WHITE (U2017WXT2PUSW)

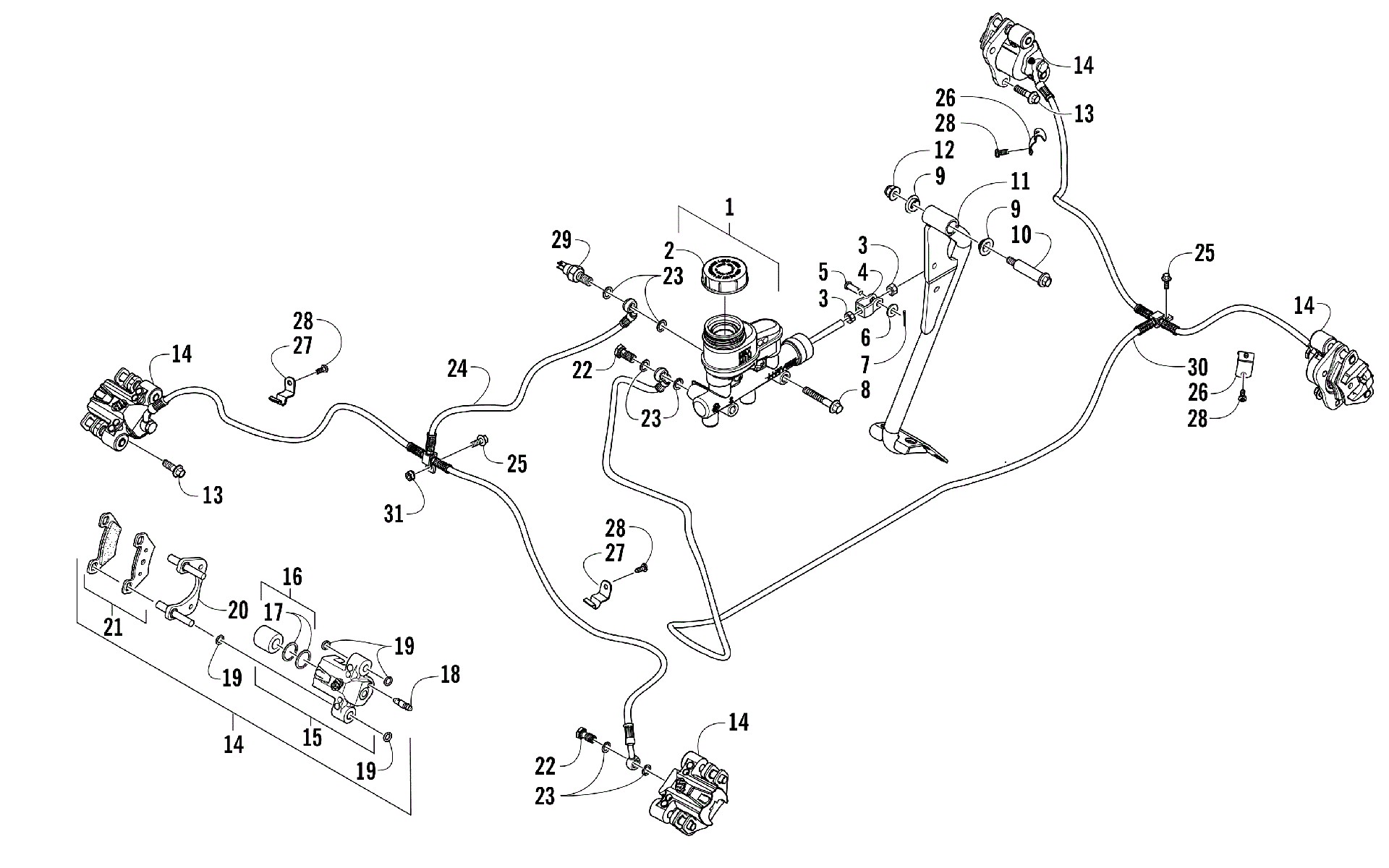

Схема Hydraulic тормоза ASSEMBLY [300016] для WILDCAT TRAIL LTD WHITE (U2017WXT2PUSW)
Схема
Детали
![Hydraulic тормоз ASSEMBLY [300016]](/upload/schemas/63453b37a7d322.44376051.gif)
Номер
Наименование детали
Цена
1
Тормозной цилиндр Arctic Cat art. 2502-043
По запросу
2
Cap, Reservoir art. 2502-044
По запросу
3
Гайка Arctic Cat art. 0402-592
от 168 ₽
4
Clevis art. 1402-520
По запросу
5
PIN,CLEVIS-6.75 DIA X 20.2 L Z&B art. 1423-252
По запросу
6
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
7
Pin, Cotter art. 0117-868
По запросу
8
Screw, Cap art. 8408-850
По запросу
9
Bushing art. 2402-213
По запросу
10
Screw, Shoulder art. 0423-505
от 210 ₽
11
PEDAL,BRAKE-BLACK-MACH art. 2502-102
По запросу
12
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
13
Винт Arctic Cat art. 8408-826
По запросу
14
Тормозной суппорт Arctic Cat art. 2502-575
от 19 047 ₽
Аналог
7 000 ₽
Требуется 2 шт.
Подписаться
14
Тормозной суппорт Arctic Cat art. 2502-574
По запросу
15
Housing, Caliper - Assembly (inc. 16-18) Front & Rear Left art. 1436-161
По запросу
15
Тормозной супппорт Arctic Cat art. 1436-160
от 29 900 ₽
16
Ремкомплект тормозного суппорта Arctic Cat art. 0502-606
от 7 445 ₽
17
Манжеты тормозного суппорта Arctic Cat art. 0502-607
По запросу
18
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
19
Ремкомплект тормозного цилиндра Arctic Cat art. 0502-608
от 3 161 ₽
20
Пластина суппорта Arctic Cat art. 0502-605
По запросу
21
Колодка art. 1436-420
от 2 530 ₽
22
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
23
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
24
HOSE,FRONT BRAKE-P145 (RB 2402-423)(replaces 2402-125) art. 2402-423
По запросу
25
Screw, Cap art. 8408-616
По запросу
26
BRACKET,BRAKE LINE - 1" OD art. 0403-257
По запросу
27
CLIP,BRAKE HOSE art. 2402-149
По запросу
28
Screw, Self Tapping art. 0423-946
По запросу
29
Switch, Brake Pressure art. 3313-239
По запросу
30
Hose, Brake(replaces 2402-124) art. 2402-424
По запросу
31
Nut art. 0623-038
от 110 ₽
