модель 2018 года
- Модель Havoc
- Код модели HAVOC X EPS MEDIUM GREEN (U2018HAX1SUSS)

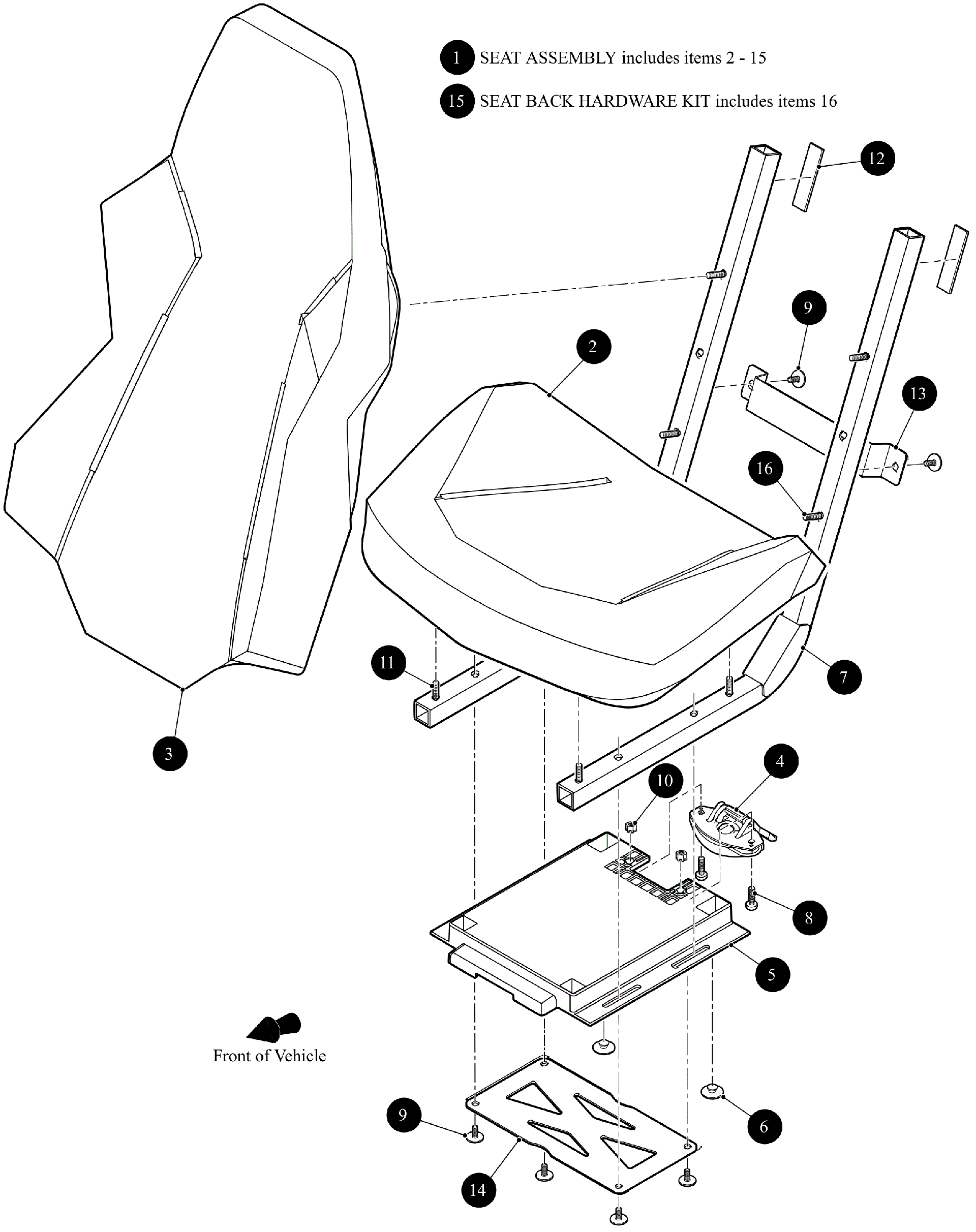

Схема сиденья ASSEMBLY [302588] для HAVOC X EPS MEDIUM GREEN (U2018HAX1SUSS)
Схема
Детали
![Сиденье ASSEMBLY [302588]](/upload/schemas/634564f1e2f5c5.12018607.gif)
Номер
Наименование детали
Цена
1
SEAT,ARCTIC-ASSM art. 667210
По запросу
2
SVC - BASE,ARCTIC SEAT art. 667224
По запросу
3
SVC - BACK,ARCTIC SEAT art. 667223
По запросу
4
Latch, Seat - Assembly art. 2706-164
По запросу
5
MOUNT,SEAT LATCH art. 4406-287
По запросу
6
MOUNT,SEAT LATCH art. 4406-566
По запросу
7
SVC - L-FRAME,ARCTIC SEAT,BLACK-WLD art. 667343G0390
По запросу
8
Screw, Machine art. 8468-625
По запросу
9
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
10
Nut art. 0623-038
от 110 ₽
11
Screw, Machine art. 8468-617
По запросу
12
SVC - TAPE,BLACK FOAM,3 X .75 X .125 art. 669062
По запросу
13
SVC - BRACE,SEAT BACK,BLACK art. 669709G0390
По запросу
14
SVC - BRACE,SEAT BTM,BLACK art. 674297G0390
По запросу
15
OBS - HDW,SEAT BACK-KIT art. 676224
По запросу
16
Screw, Machine art. 8468-617
По запросу
