модель 2018 года
- Модель Havoc
- Код модели HAVOC X EPS MEDIUM GREEN (U2018HAX1SUSS)

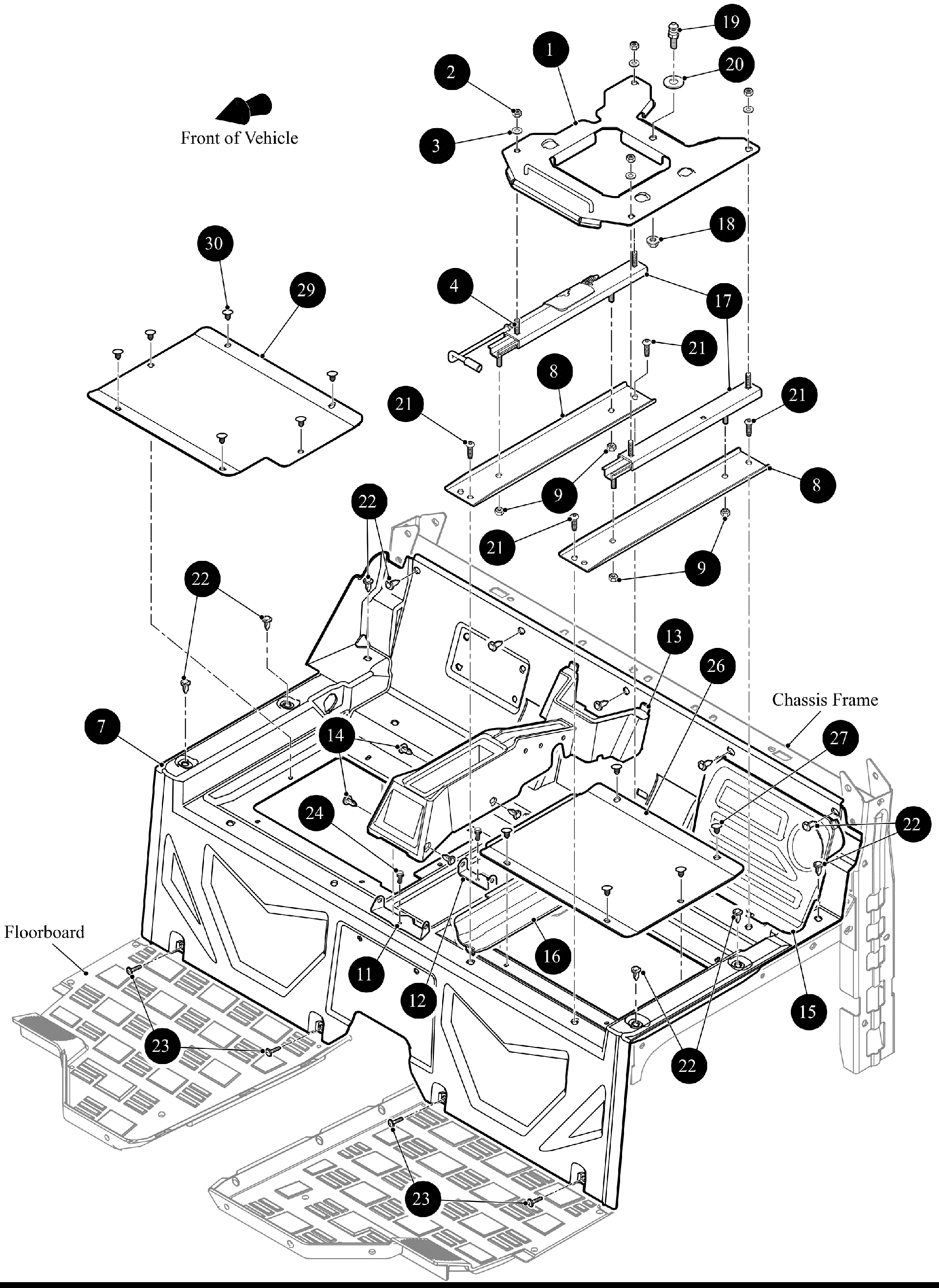

Схема сиденье BASE узел [302589] для HAVOC X EPS MEDIUM GREEN (U2018HAX1SUSS)
Схема
Детали
![сиденье BASE узел [302589]](/upload/schemas/6345662425c163.39396343.gif)
Номер
Наименование детали
Цена
1
SVC - A-CAT SEAT PLATE,BLACK-WLD art. 667278G0390
По запросу
2
NUT-LOCK-PLASTIC INSERT art. 11098G6
По запросу
3
WASHER-5/16-FL--B-CP art. 00559G8
По запросу
4
CUSH BOLT, .31-18.75 YS G5 CARRIAGE art. 800557
По запросу
7
SVC - SEAT CLOSEOUT, ARCTIC SEATS art. 667835
По запросу
8
SVC - C-CHANNEL,A-CAT SEAT,BLACK art. 667903G0390
По запросу
9
NUT-LOCK-PLASTIC INSERT art. 11098G6
По запросу
11
SVC - BRKT,CONSOLE,FRONT,BLACK art. 662146G0390
По запросу
12
BRKT,CONSOLE,REAR,BLACK art. 662160G0390
По запросу
13
SVC - CONSOLE,CENTER,BUCKET SEATS art. 670551
По запросу
14
Rivet, Removable art. 667790
По запросу
15
SVC - ACCESS PANEL, FILTER art. 656132
По запросу
16
SVC - CLOSEOUT, FUSE BOX art. 656791
По запросу
17
SVC - SLIDER, SEAT art. 653558
По запросу
18
Nut, Lock art. 8424-002
По запросу
19
Stud, Latch - Seat art. 1423-254
По запросу
20
Шайба Arctic Cat art. 0423-073
от 221 ₽
21
BOLT,PHD,MAT PT,M8-1.25 X 20 art. 646371
По запросу
22
Rivet, Removable art. 667790
По запросу
23
SCREW,M6X1,PAN WSHR HD,T30 TORX art. 645323
По запросу
24
6mm - 1 x 16 art. 616716
По запросу
26
SVC - HEAT SHIELD, SEAT CLOSEOUT,DS art. 668514
По запросу
27
RIVET,RATCHET,.25X.680 art. 16816G1
По запросу
29
HEAT SHIELD, SEAT CLOSEOUT,PS art. 668515
По запросу
30
RIVET,RATCHET,.25X.680 art. 16816G1
По запросу
