модель 2018 года
- Модель Wildcat XX
- Код модели WILDCAT XX LTD EPS GREEN (U2018RHX1PUSS)

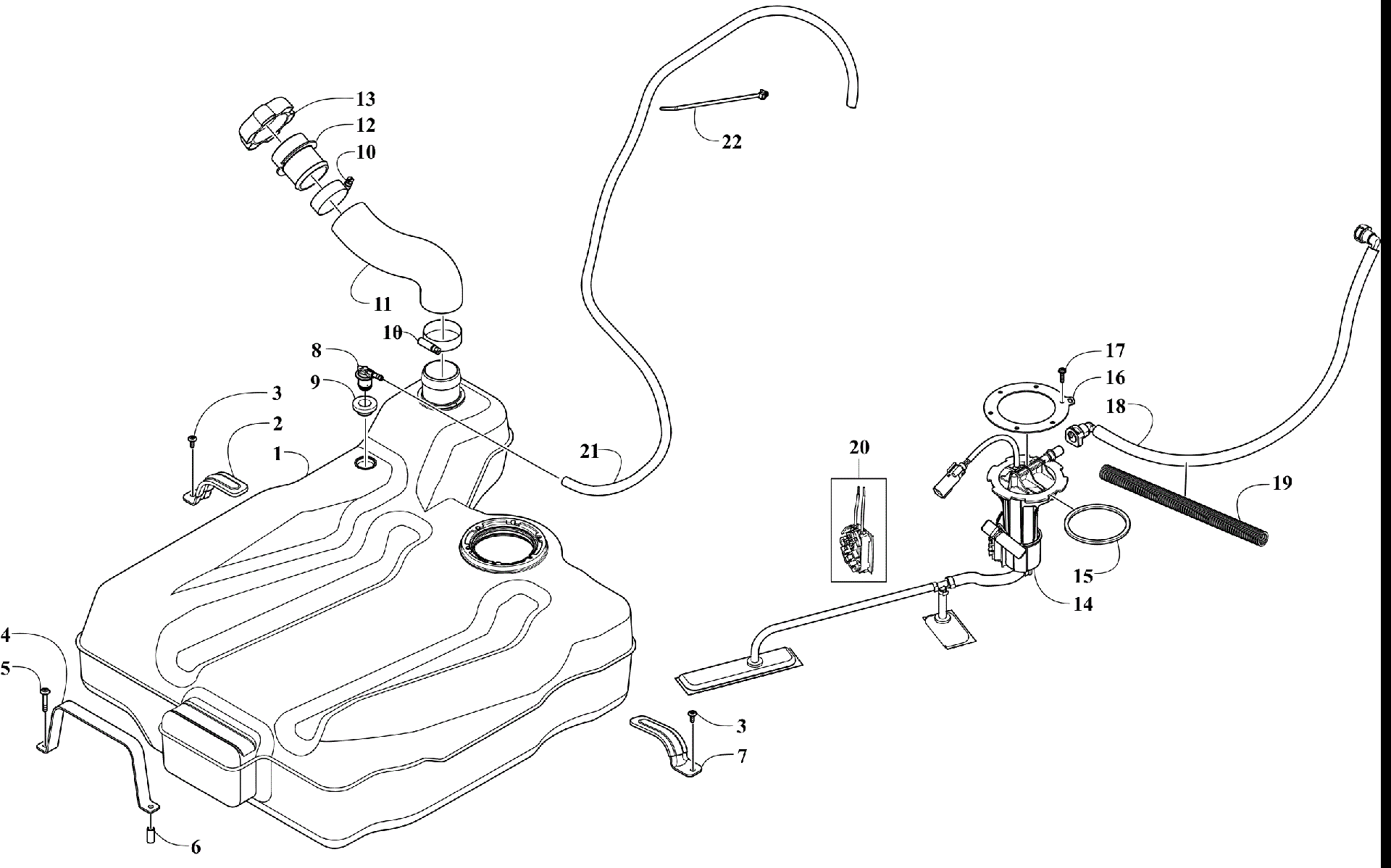

Схема топливный бака ASSEMBLY [302844] для WILDCAT XX LTD EPS GREEN (U2018RHX1PUSS)
Схема
Детали
![топливный бак ASSEMBLY [302844]](/upload/schemas/634573b9137131.89819468.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL (WC XX) art. 0570-482
По запросу
2
BRACKET,HOLD DOWN-RIGHT art. 0570-502
По запросу
3
SCREW,MACH-TSTRH M6X1.0X16 Z&Y W/2353 art. 8476-617
По запросу
4
BRACKET,HOLD DOWN-FRONT-PTD BLK art. 9506-154
По запросу
5
SCREW,MACH-TSTRH M6X1.0X35 Z&Y W/2353 art. 8476-636
По запросу
6
SPACER,STEEL DOM-.277X.375X17.4 art. 1423-604
По запросу
7
BRKT,HOLD DOWN-LEFT art. 0570-503
По запросу
8
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
9
Grommet art. 2670-650
По запросу
10
CLAMP,HOSE- (262) 1.75/2..625 art. 0624-390
По запросу
11
HOSE,FILLER art. 0410-401
По запросу
12
NECK,FILL-REMOTE art. 0470-970
По запросу
13
CAP,FUEL TANK art. 1470-185
По запросу
14
PUMP,FUEL-ASSEMBLY PFA-234 art. 0570-501
По запросу
15
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
16
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
17
Screw, Self-Tapping art. 0423-898
По запросу
18
LINE,FUEL art. 0570-500
По запросу
19
Conduit, Loom art. 3706-670
По запросу
20
Fuel Level Sensor Kit art. 1770-170
По запросу
21
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
22
Tie, Cable - Push Mount art. 0623-677
По запросу
