модель 2018 года
- Модель Wildcat XX
- Код модели WILDCAT XX LTD EPS GREEN (U2018RHX1PUSS)

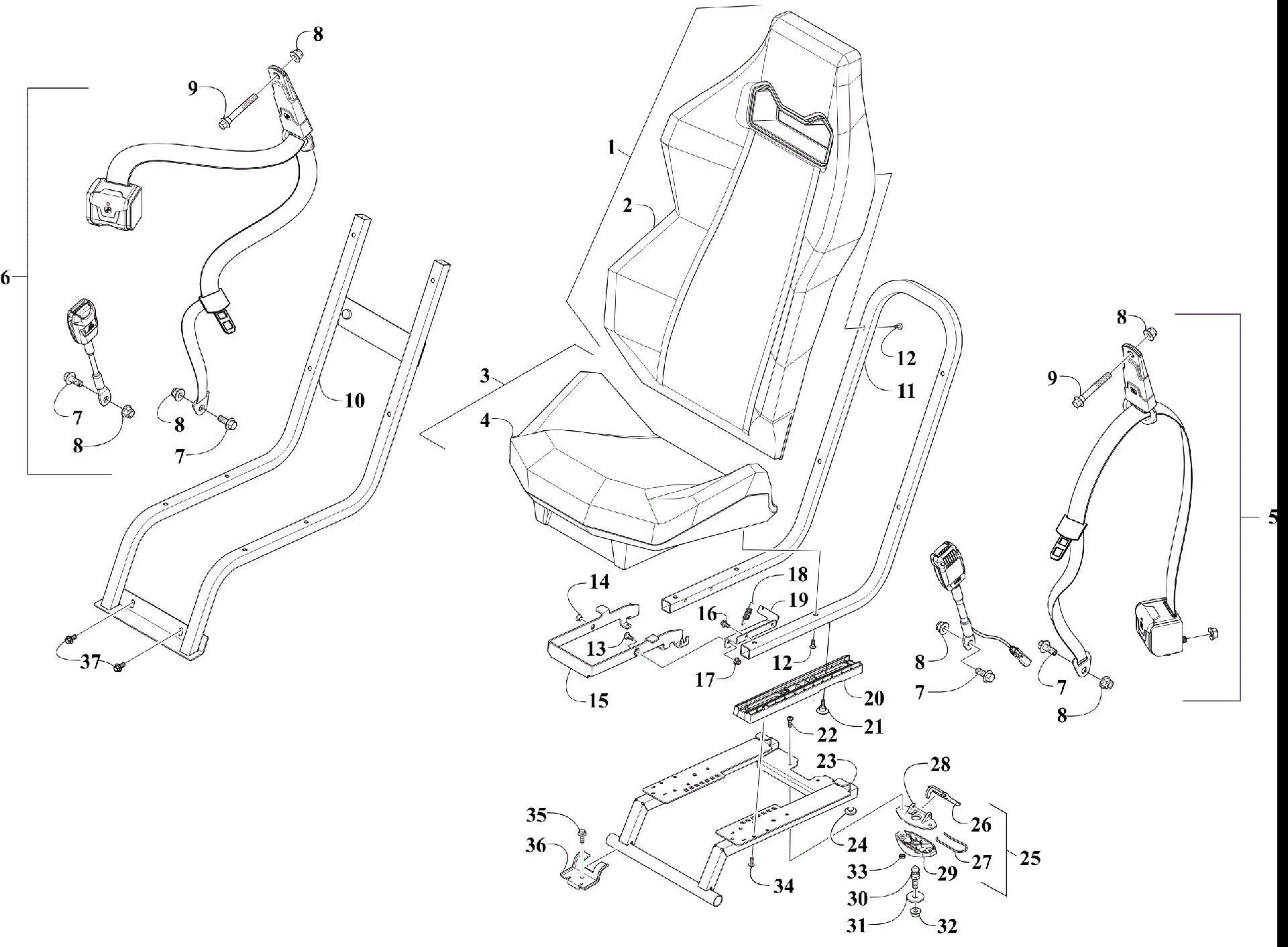

Схема сиденье и сиденье BELT узел [302821] для WILDCAT XX LTD EPS GREEN (U2018RHX1PUSS)
Схема
Детали
![сиденье и сиденье BELT узел [302821]](/upload/schemas/634580045bef09.13347737.gif)
Номер
Наименование детали
Цена
1
BACK,SEAT (inc. 2) art. 9506-151
По запросу
2
COVER,SEAT BACK art. 9506-153
По запросу
3
Base, Seat (inc. 4) art. 9506-150
По запросу
4
COVER,SEAT BASE art. 9506-152
По запросу
5
Belt, Seat - Wired - Driver Side art. 7506-390
По запросу
6
Belt, Seat art. 7506-700
По запросу
7
Screw, Cap art. 1423-182
По запросу
8
Nut, Lock art. 1423-184
По запросу
9
BOLT,SHOULDER-M12X1.75X90 ZINC art. 1423-449
По запросу
10
FRAME,SEAT-PTD BLK-PASSENGER (XX RG) art. 8506-325
По запросу
11
TUBE,DRIVER-SEAT-MOUNT-PTD BLK art. 9506-191
По запросу
12
Screw, Machine art. 8468-617
По запросу
13
Screw, Shoulder art. 1423-220
По запросу
14
Bushing art. 1423-517
По запросу
15
Handle, Adjustment - Assembly (inc. 14) art. 9506-292
По запросу
16
Screw, Cap art. 8408-613
По запросу
17
Nut art. 8427-605
По запросу
18
Пружина глушителя Arctic Cat art. 1612-178
от 578 ₽
Аналог
Пружина выхлопной системы Arctic Cat (10 шт) ( 1612-178 )
art. 02-105-02
1 571 ₽
Требуется 2 шт.
19
BRKT,SEAT ADJUSTMENT-RH art. 7406-056
По запросу
20
BRKT,SEAT ADJUSTMENT-LH art. 7406-057
По запросу
20
Base, Seat Adjustment art. 6406-573
По запросу
21
Screw, Shoulder art. 1423-518
По запросу
22
Screw, Machine art. 8468-620
По запросу
23
FRAME,SEAT-PTD BLK-DRIVER art. 9506-140
По запросу
24
BUMPER,SEAT art. 0406-877
По запросу
25
Latch, Seat - Assembly (inc. 26-29) art. 2706-164
По запросу
26
LEVER,RELEASE-SEATLATCH art. 2606-854
По запросу
27
CLIP,SPRING RETAINING-SS art. 0673-023
По запросу
28
COVER,LATCH-SEAT art. 1673-635
По запросу
29
BACK,LATCH-SEAT art. 1673-634
По запросу
30
Stud, Latch - Seat art. 1423-254
По запросу
31
Шайба Arctic Cat art. 0423-073
от 221 ₽
32
Nut, Lock art. 8424-002
По запросу
33
Nut art. 0623-038
от 110 ₽
34
Screw, Self-Tapping art. 1623-933
По запросу
35
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
36
BRKT,SEAT MOUNTING-PTD BLK art. 5506-078
По запросу
37
Болт Arctic Cat art. 8408-816
от 110 ₽
