модель 2019 года
- Модель Wildcat X
- Код модели WILDCAT X LTD EPS GRAY (U2019WTW1PUSC)

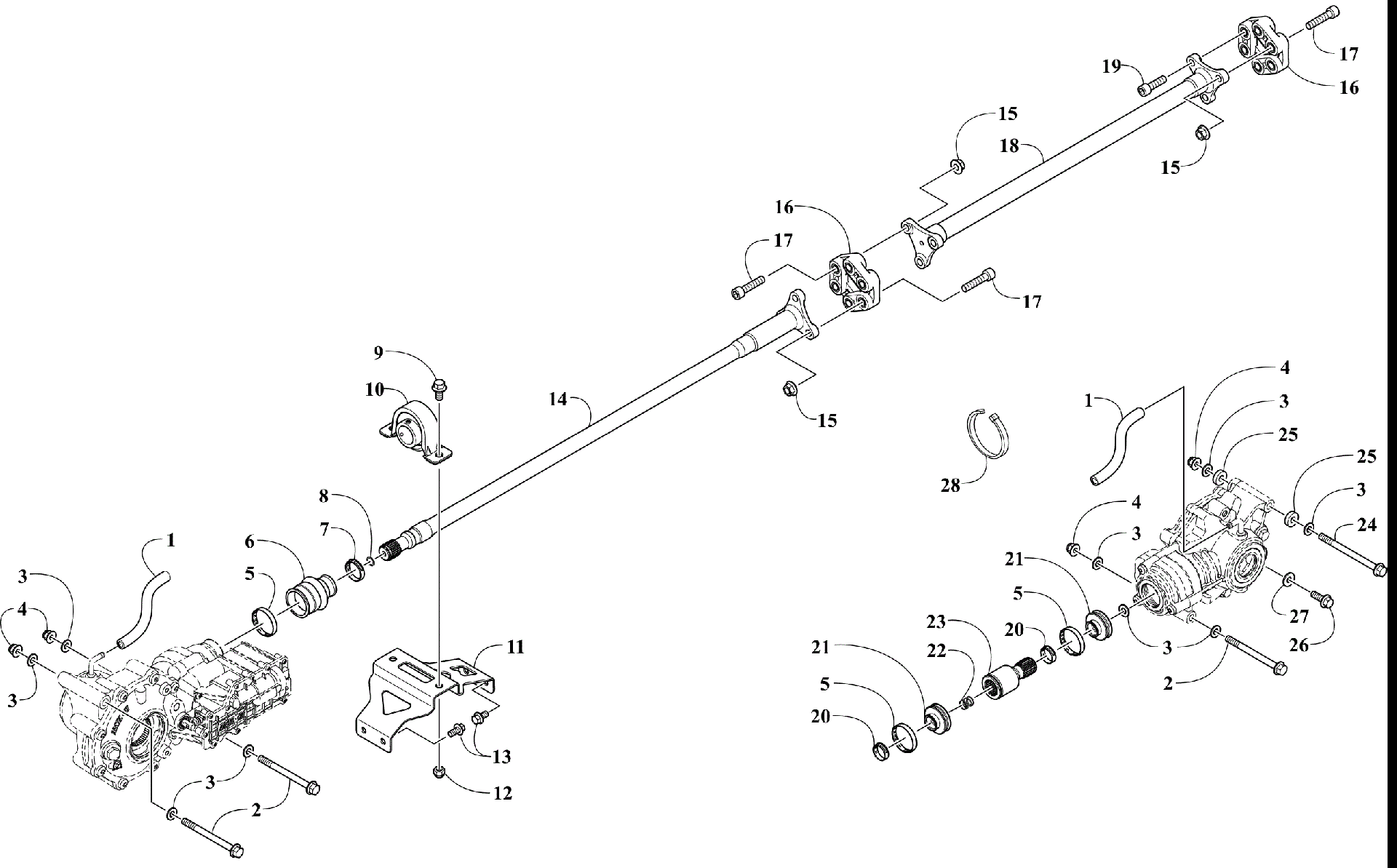

Схема трансмиссии ASSEMBLY [302980] для WILDCAT X LTD EPS GRAY (U2019WTW1PUSC)
Схема
Детали
![Трансмиссия ASSEMBLY [302980]](/upload/schemas/634575f2debed1.34724440.gif)
Номер
Наименование детали
Цена
1
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
2
Screw, Cap art. 0423-404
По запросу
3
Шайба Arctic Cat art. 0423-426
от 110 ₽
4
Nut, Hex art. 1423-334
По запросу
5
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
6
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
7
Хомут Arctic Cat art. 0423-411
По запросу
8
O-Ring art. 1423-090
По запросу
9
Screw, Cap art. 8408-020
По запросу
10
Подвесной подшипник кардана Arctic Cat art. 1402-968
По запросу
11
BRKT,FRONT DRIVE-PTD BLK art. 2502-019
По запросу
12
Nut, Lock art. 8422-002
от 882 ₽
13
Screw, Cap art. 8408-818
По запросу
14
SHAFT,PROPELLER-FRONT art. 2402-058
По запросу
15
Гайка рулевого наконечника Arctic Cat art. 0423-157
от 110 ₽
16
Муфта соединительная Arctic Cat art. 2402-014
от 11 015 ₽
17
SCREW,CAP-HSH M10 X 1.25 X 45 art. 1423-094
По запросу
18
Кардан задний Arctic Cat art. 2402-056
По запросу
19
SCREW,CAP-HSH M10 X 1.25 X 35 art. 1423-093
По запросу
20
CLAMP,BOOT-23MM art. 1423-061
По запросу
21
BOOT,COUPLER-REAR SHAFT art. 1402-951
По запросу
22
Пружина кардана заднего Arctic Cat art. 1402-026
от 221 ₽
23
Вал кардана Arctic Cat art. 2402-134
По запросу
24
SCREW,CAP-HFH M10-1.25X130 art. 0423-576
По запросу
25
SPACER,GEARCASE-REAR art. 1423-062
По запросу
26
Винт Arctic Cat art. 8408-826
По запросу
27
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
28
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
