модель 2019 года
- Модель Wildcat X
- Код модели WILDCAT X LTD EPS GRAY (U2019WTW1PUSC)

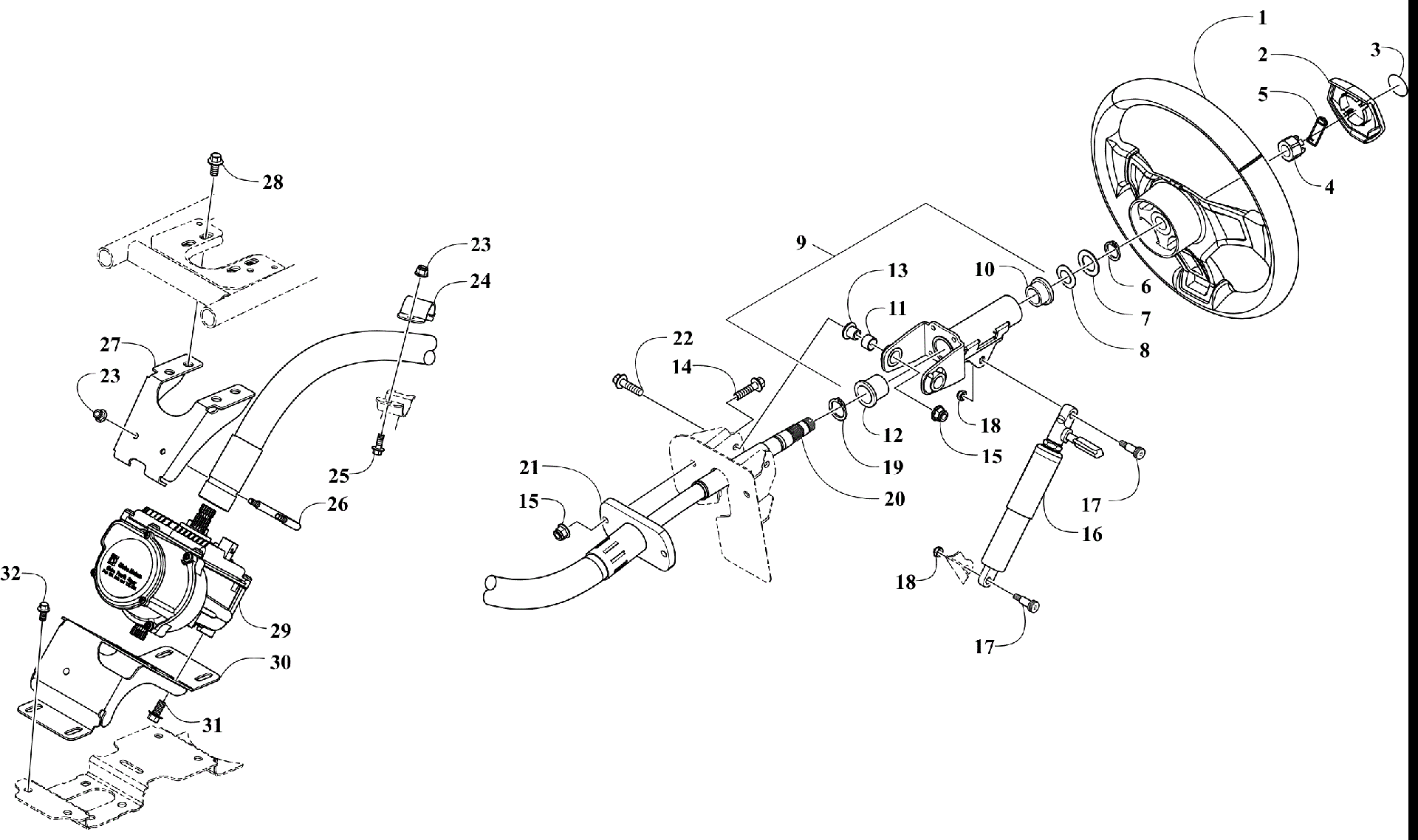

Схема рулевого управления ASSEMBLY [302976] для WILDCAT X LTD EPS GRAY (U2019WTW1PUSC)
Схема
Детали
![Рулевое управление ASSEMBLY [302976]](/upload/schemas/634594a09d0198.83947252.gif)
Номер
Наименование детали
Цена
1
Wheel, Steering (inc. 2-3) art. 0405-576
По запросу
2
Cover, Steering Wheel art. 0405-620
По запросу
3
DECAL,STEERING WHEEL COVER-TEXTRON art. 6411-423
По запросу
4
Nut art. 0423-884
По запросу
5
Clip, Retaining art. 1423-045
По запросу
6
Ring, Retaining art. 1423-110
По запросу
7
Washer art. 0828-071
По запросу
8
WASHER(28X19X1) art. 0423-558
По запросу
9
TILT STEERING-SUB ASSY (inc. 11-13) art. 0505-721
По запросу
10
BUSHING,TILT-REAR-ASSY art. 0405-472
По запросу
11
Bushing art. 0405-405
По запросу
12
Bushing art. 0405-473
По запросу
13
Втулка крепежная Arctic Cat art. 0423-669
По запросу
14
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
15
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
16
SPRING,GAS-TILT ASSY(replaces 0405-468) art. 0405-629
По запросу
17
SCREW, SHOULDER-HSH M6-1.0X8X16-RIE art. 1423-250
По запросу
18
Гайка М6х1 Arctic Cat art. 0623-056
от 116 ₽
19
SNAP RING,7/8 EXT X .086 THK art. 1423-111
По запросу
20
STEERING,INTERMEDIATE-SHAFT art. 0405-403
По запросу
21
BRKT,MOUNTING-STEERING SHAFT art. 0405-506
По запросу
22
Болт Arctic Cat art. 8408-825
По запросу
23
Nut, Lock art. 8427-603
По запросу
24
BRKT,SUPPORT-STRG SHAFT-UPPER-PTD BLK art. 0505-765
По запросу
25
Screw, Cap art. 8408-617
По запросу
26
U-BOLT-M6X1.0X34.3 art. 1423-203
По запросу
27
BRKT,MTG-STEERING SHAFT-LOWER-PTD art. 0505-835
По запросу
28
Болт Arctic Cat art. 8408-816
от 110 ₽
29
EPS ASSY-G5CR (1000 WC) art. 0505-997
По запросу
30
Bracket, Mounting art. 4506-619
По запросу
31
Болт Arctic Cat art. 8409-020
от 110 ₽
32
Screw, Cap art. 8408-818
По запросу
