модель 2019 года
- Модель Wildcat XX
- Код модели WILDCAT XX LTD EPS BLACK (U2019RHX1PUSP)

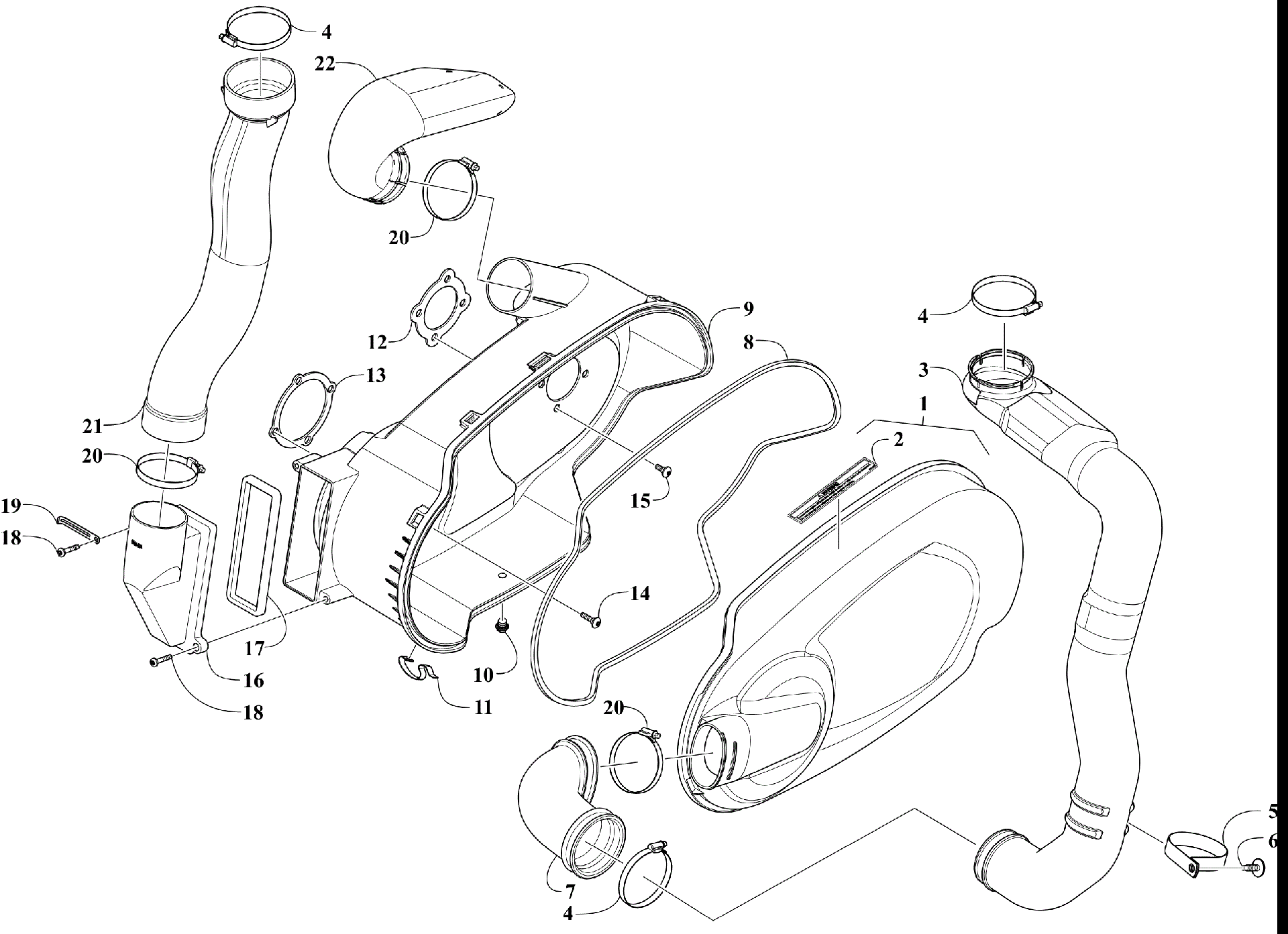

Схема bELT охлаждение и сцепление крышка узел [302841] для WILDCAT XX LTD EPS BLACK (U2019RHX1PUSP)
Схема
Детали
![BELT охлаждение и сцепление крышка узел [302841]](/upload/schemas/6345654bb7ed53.43057490.gif)
Номер
Наименование детали
Цена
1
COVER,CVT-OUTER W/ DECAL (inc. 2) art. 2502-700
По запросу
2
Decal, Warning (English) art. 9611-690
По запросу
3
HOSE,CVT-CONNECTOR art. 0410-415
По запросу
4
CLAMP,WORM 80 X 100 X 9MM X 6MM HEX art. 1423-397
По запросу
5
P-CLAMP,3 INCH art. 1423-632
По запросу
6
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
7
HOSE,CVT-CONNECTOR art. 0413-471
По запросу
8
SEAL,CVT COVER (XX RG) art. 0806-218
По запросу
9
COVER,CVT INNER-ASSY (XX RG) (inc. 10) art. 0806-221
По запросу
10
PLUG,DRAIN art. 0806-194
По запросу
11
CLIP,SPRING-RETAINING art. 1423-563
По запросу
12
Gasket, CVT Cover art. 0806-189
По запросу
13
GASKET,CVT COVER art. 0830-251
По запросу
14
BOLT,SHOULDER-TSH M6-1.0x20 art. 1423-468
По запросу
15
Screw, Shoulder art. 1423-220
По запросу
16
INLET,CVT COVER art. 0413-434
По запросу
17
SEAL,CVT INLET art. 0806-193
По запросу
18
SCREW,TSPH 1/4-10 X 1-1/4 PLASTITE art. 1423-083
По запросу
19
Зажим Arctic Cat art. 1623-984
По запросу
20
Хомут пыльника Arctic Cat art. 0423-057
По запросу
21
DUCT,CVT INLET art. 0413-432
По запросу
22
DUCT,CVT OUTLET art. 0413-433
По запросу
