модель 2019 года
- Модель Wildcat XX
- Код модели WILDCAT XX LTD EPS BLACK (U2019RHX1PUSP)

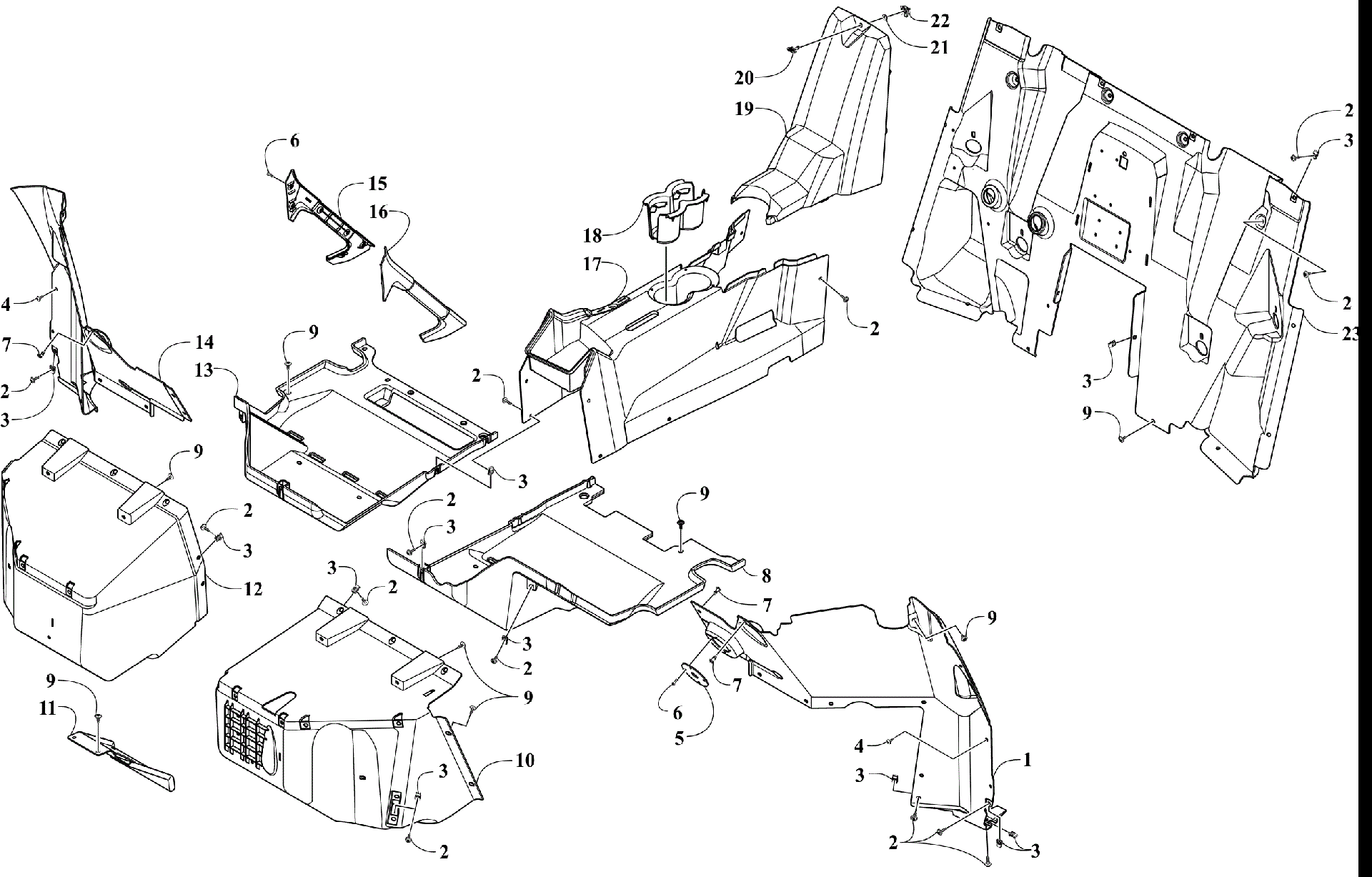

Схема консоли AND FLOOR PANEL ASSEMBLY [303248] для WILDCAT XX LTD EPS BLACK (U2019RHX1PUSP)
Схема
Детали
![Консоль AND FLOOR PANEL ASSEMBLY [303248]](/upload/schemas/63456a259526c1.54958185.gif)
Номер
Наименование детали
Цена
1
PANEL,SPLASH-FRT-UPR-LH-RTD (XX LTD) art. 7406-371
По запросу
2
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
3
Клипса Arctic Cat art. 0423-577
от 168 ₽
4
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
5
SHIELD,HEAT-STEERING SHAFT art. 7406-026
По запросу
6
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 10 шт.
7
RIVET,PLASTIC-REINSTALLABLE art. 1423-276
По запросу
8
PANEL,FLOOR-RTD-LH art. 7406-351
По запросу
9
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
10
PANEL,SPLASH-FRT-LWR-LH-ROUTED art. 7406-349
По запросу
11
PANEL,SPLASH-LWR-CENTER (XX RG) art. 6406-288
По запросу
12
PANEL,SPLASH-FRT-LWR-RH-ROUTED art. 7406-348
По запросу
13
PANEL,FLOOR-RTD-RH art. 7406-350
По запросу
14
PANEL,SPLASH-FRT-UPR-RH-RTD (XX LTD) art. 7406-370
По запросу
15
HANDLE-RH (XX RG) art. 6406-372
По запросу
16
HANDLE-LH (XX RG) art. 6406-373
По запросу
17
Console, Front (XX RG) art. 6406-066
По запросу
18
GROMMET,CUPHOLDER art. 2416-109
По запросу
19
CONSOLE,COVER-REAR (XX RG) art. 6406-200
По запросу
20
KNOB,QUARTER TURN FASTENER art. 1423-207
По запросу
21
RETAINER,QUARTER TURN FASTENER art. 1423-209
По запросу
22
RECEIVER,QUARTER TURN FASTENER art. 1423-208
По запросу
23
Panel, Splash - Rear art. 7406-281
По запросу
