модель 2024 года
- Модель Prowler PRO Crew
- Код модели PROWLER PRO CREW XT EPS 49 PHANTOM GRAY (U2024AFV2PUSP)

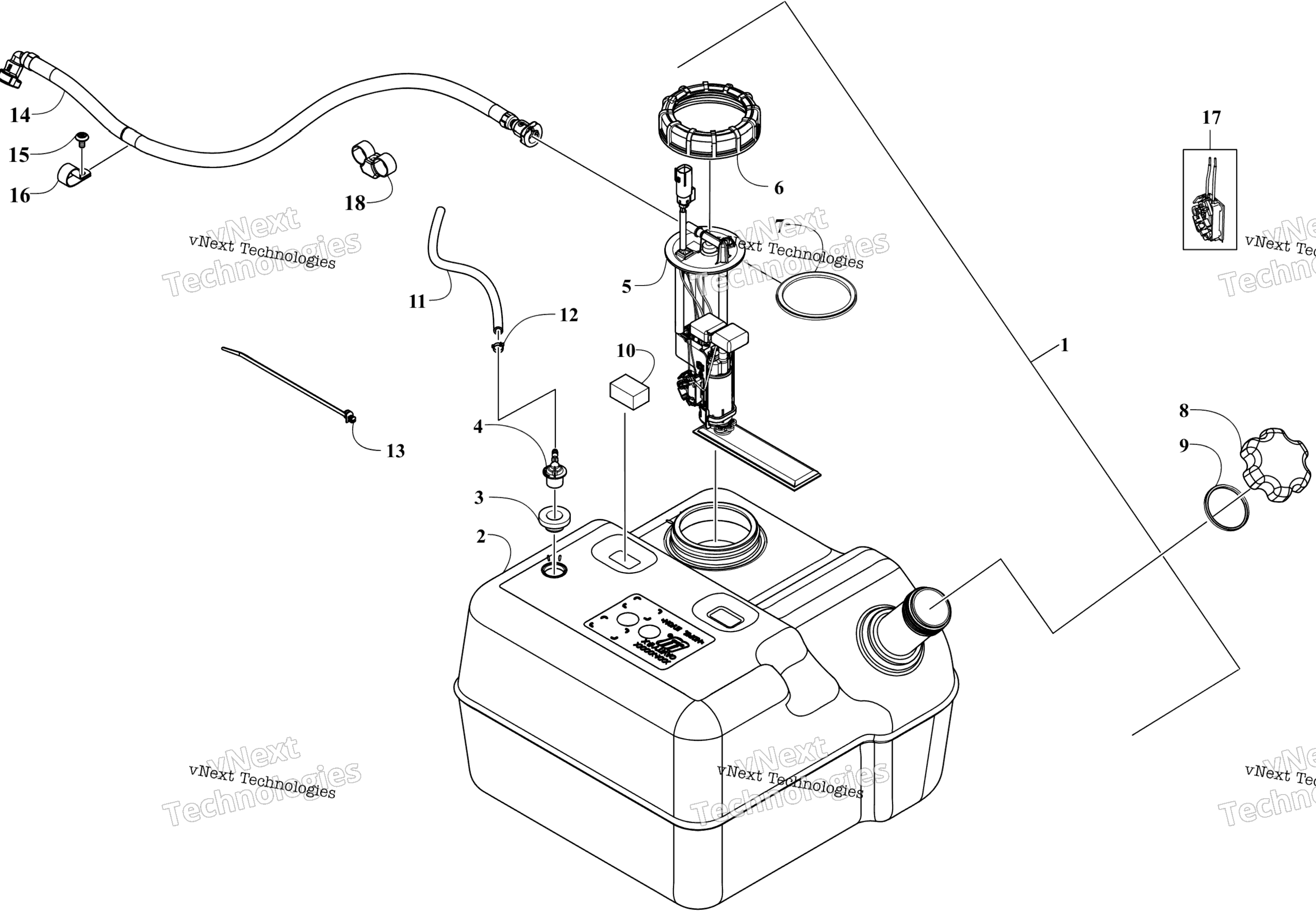

Схема узла топливного бака для PROWLER PRO CREW XT EPS 49 PHANTOM GRAY (U2024AFV2PUSP)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-7) art. 0570-479
По запросу
2
Tank, Gas art. 1470-171
По запросу
3
Grommet art. 1670-822
По запросу
4
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
5
Pump, Fuel - Assembly art. 0570-478
По запросу
6
Nut, Fuel Pump art. 2670-601
По запросу
7
Seal, Fuel Pump art. 1470-164
По запросу
8
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
9
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
10
Foam, Tank art. 1470-049
По запросу
11
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
12
Clamp, Hose art. 0423-688
По запросу
13
Tie, Cable - Push Mount art. 0623-677
По запросу
14
Hose, Fuel art. 1470-160
По запросу
15
Screw, Machine art. 8476-612
По запросу
16
Clamp, Routing art. 1623-675
По запросу
17
Fuel Level Sensor Kit art. 1770-170
По запросу
18
Tie, Cable - Dual Band art. 1423-602
По запросу
