модель 2024 года
- Модель Prowler PRO Crew
- Код модели PROWLER PRO CREW XT EPS 49 PHANTOM GRAY (U2024AFV2PUSP)

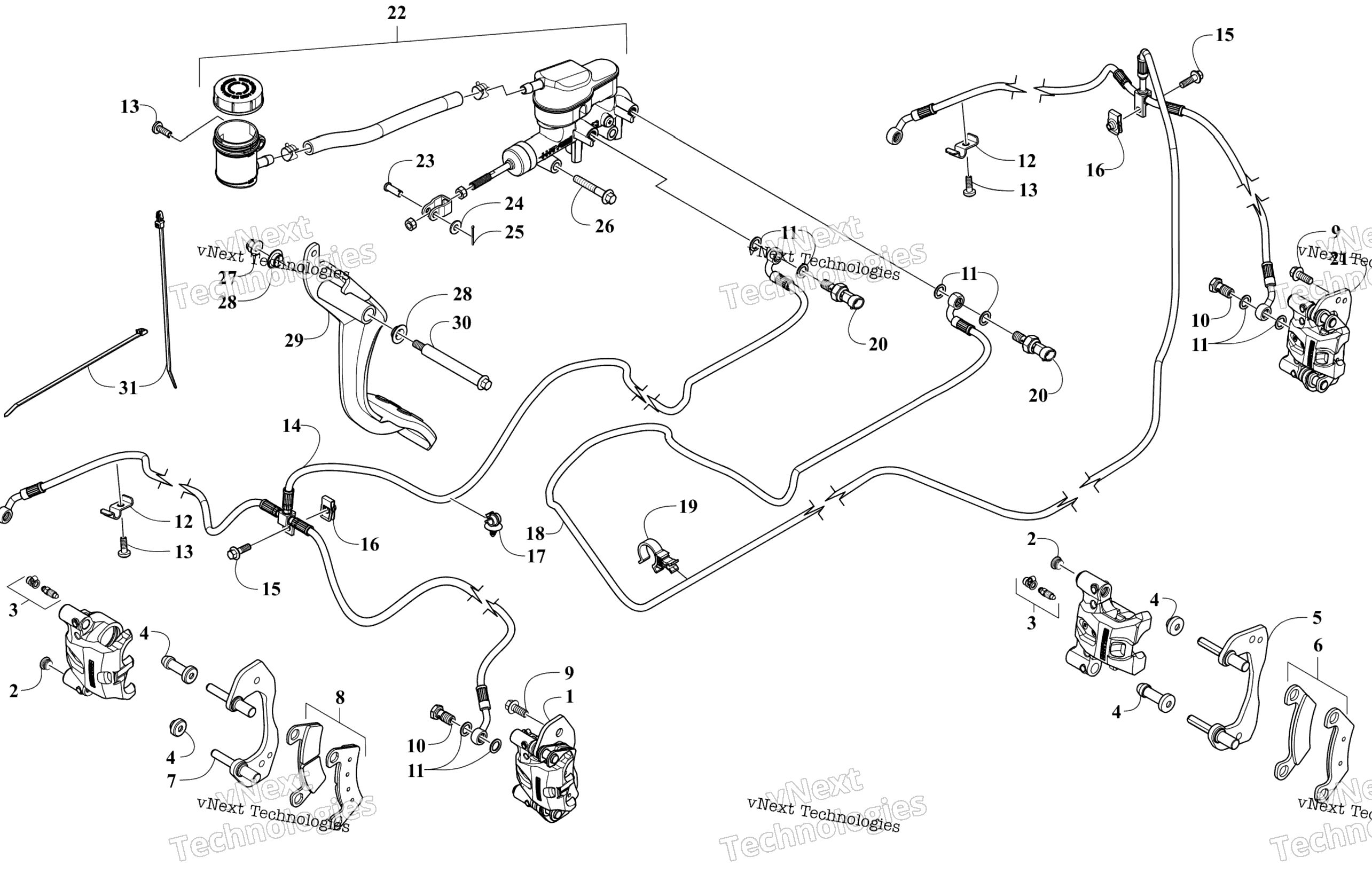

Схема узла гидравлического тормоза для PROWLER PRO CREW XT EPS 49 PHANTOM GRAY (U2024AFV2PUSP)
Схема
Детали
Номер
Наименование детали
Цена
1
Caliper, Brake - Assembly (inc. 2-4 and 7-9) Front Left art. 2502-591
По запросу
1
Caliper, Brake - Assembly (inc. 2-4 and 7-9) Front Right art. 2502-590
По запросу
2
Jam Screw art. 2502-225
По запросу
3
Kit, Bleeder art. 2502-223
По запросу
4
Boots art. 2502-224
По запросу
5
Caliper Mounting Bracket art. 2502-218
По запросу
6
Kit, Brake Pads (inc. 9) art. 2502-712
По запросу
7
Caliper Mounting Bracket art. 2502-376
По запросу
8
Kit, Brake Pads (inc. 9) art. 2502-711
По запросу
9
Screw, Cap art. 8409-026
По запросу
10
Kit - Banjo Bolt w/Washer (inc. 11) art. 2502-905
По запросу
11
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
12
Clip, Brake Hose art. 2402-628
По запросу
13
Винт Arctic Cat art. 0423-538
от 110 ₽
14
Hose, Brake Front art. 2402-613
По запросу
15
Screw, Cap art. 8408-621
По запросу
16
Клипса Arctic Cat art. 0423-577
от 168 ₽
17
CLIP,BRAKE HOSE-7.5MM art. 1423-478
По запросу
18
Hose, Brake Rear (crew) art. 2402-615
По запросу
19
Clip, Routing Accelerator Cable art. 1423-482
По запросу
20
Switch, Brake Pressure art. 0409-224
По запросу
21
Caliper, Brake - Assembly (inc. 2-6 and 9) Left art. 2502-593
По запросу
21
Caliper, Brake - Assembly (inc. 2-6 and 9) Right art. 2502-592
По запросу
22
Cylinder, Master Brake - Assembly art. 2502-542
По запросу
23
Pin, Clevis art. 2402-452
По запросу
24
Washer art. 8050-212
По запросу
25
Pin, Cotter art. 0117-868
По запросу
26
Screw, Cap art. 8408-850
По запросу
27
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
28
Bushing art. 2402-213
По запросу
29
Lever, Brake art. 2502-529
По запросу
30
Screw, Shoulder art. 1423-467
По запросу
31
Зажим Arctic Cat art. 0123-788
По запросу
31
Tie, Cable - Push Mount art. 0623-677
По запросу
31
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
