модель 2014 года
- Модель Pioneer 700
- Код модели Pioneer 700 (SXS700M2 2AC)

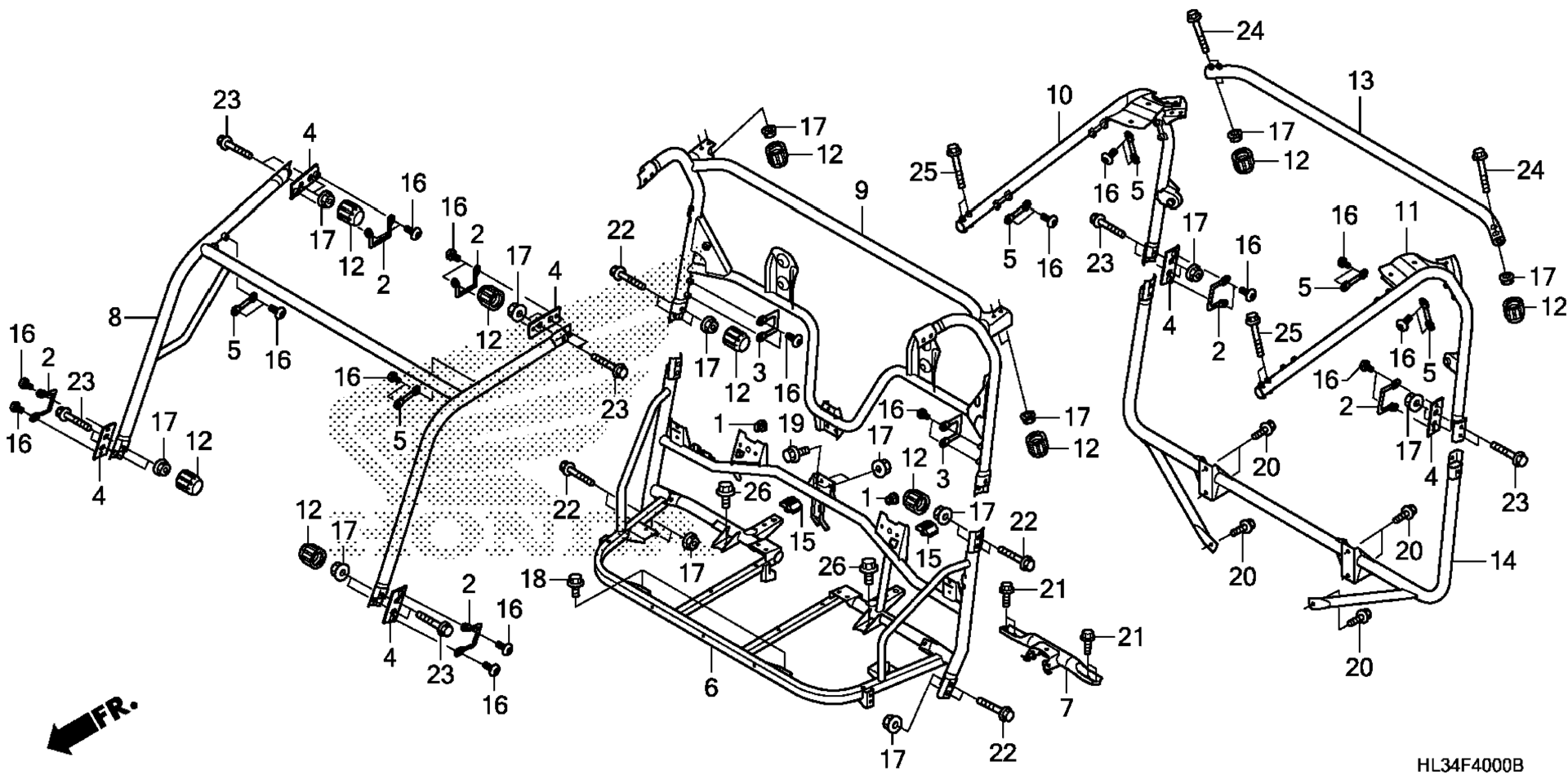

Схема rOLL дуга (SXS700) для Pioneer 700 (SXS700M2 2AC)
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, STOPPER art. 47117-196-000
По запросу
2
WIRE A, SIDE NET art. 67312-HL3-A00
По запросу
4
NUT, PLATE (6MM) art. 67314-HL3-A00
По запросу
5
WIRE, SIDE NET art. 67317-HL1-A00
По запросу
6
PIPE, MIDDLE ROLL BAR (LOWER) art. 71910-HL3-A00
По запросу
7
PIPE, ROLL BAR CROSS art. 71940-HL3-A00
По запросу
8
PIPE, FR. ROLL BAR art. 71950-HL3-A00
По запросу
9
PIPE, MIDDLE ROLL BAR (UPPER) (2P) art. 71960-HL3-A10
По запросу
12
CAP, ROLL BAR NUT art. 71980-HL1-A00
По запросу
15
RUBBER, BED MOUNTING art. 81620-HL3-A00
По запросу
16
BOLT, SOCKET (6X10) art. 90106-HL1-A00
По запросу
17
NUT, FLANGE (10MM) art. 90303-428-900
По запросу
18
BOLT, FLANGE (8X12) art. 95701-08012-00
По запросу
19
BOLT, FLANGE (10X20) art. 95701-10020-00
По запросу
21
BOLT, FLANGE (10X25) art. 95701-10025-00
По запросу
22
BOLT, FLANGE (10X55) art. 95701-10055-07
По запросу
23
BOLT, FLANGE (10X60) art. 95701-10060-07
По запросу
26
BOLT, FLANGE (12X20) art. 95701-12020-08
По запросу
Другие схемы модели
ROLL дуга (SXS700)
