модель 2014 года
- Модель Pioneer 700
- Код модели Pioneer 700 (SXS700M2 2AC)

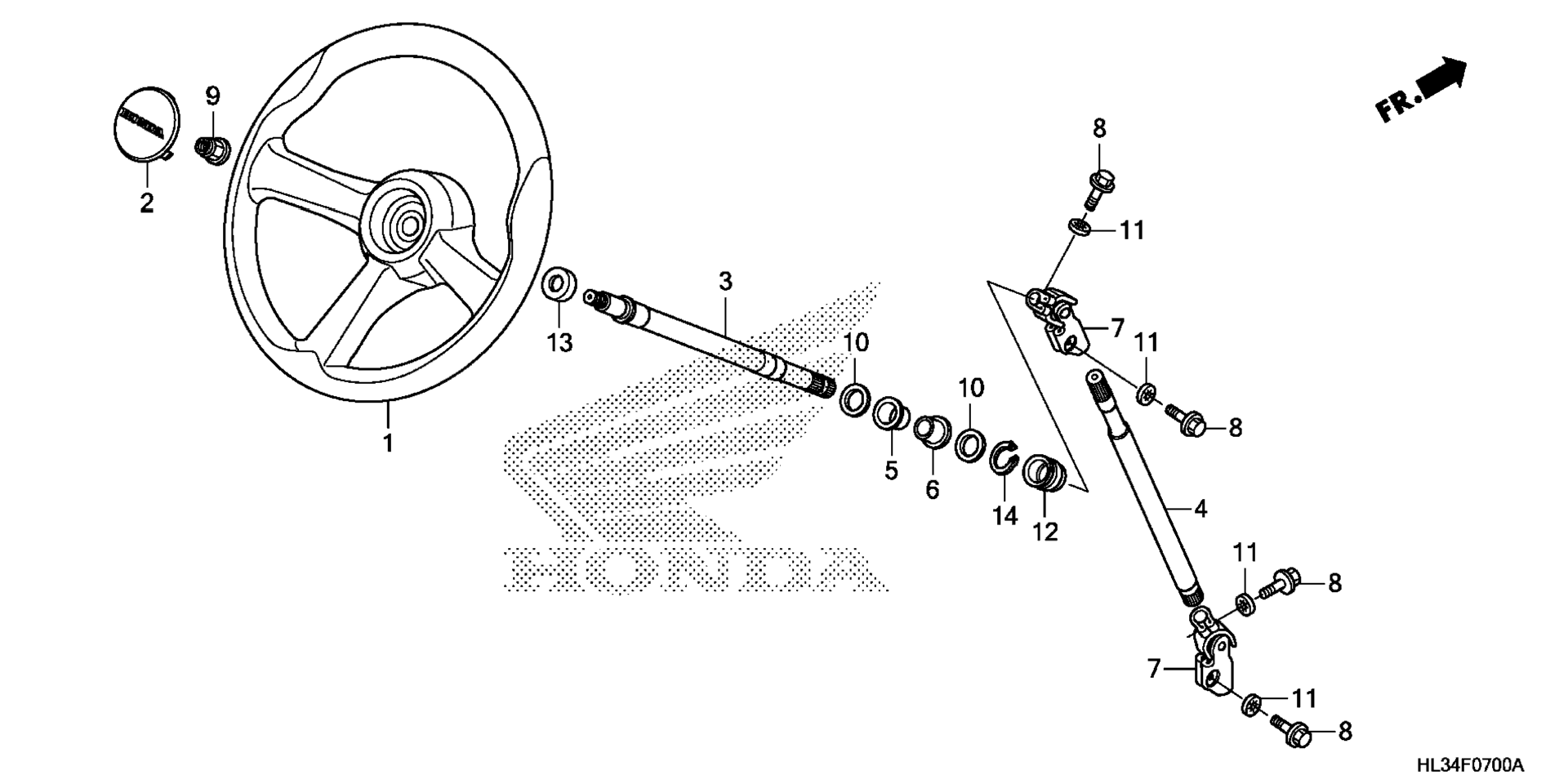

Схема рулевого управления WHEEL / STEERING SHAFT для Pioneer 700 (SXS700M2 2AC)
Схема
Детали
Номер
Наименование детали
Цена
1
WHEEL, STEERING art. 53110-HL3-A01
По запросу
2
CAP, STEERING art. 53122-HL3-A00
По запросу
3
SHAFT, STEERING (UPPER) art. 53314-HL3-A00
По запросу
4
SHAFT, STEERING (LOWER) art. 53315-HL3-A00
По запросу
5
BUSH, STEERING SHAFT (UPPER) art. 53316-HL3-A00
По запросу
6
BUSH, STEERING SHAFT (LOWER) art. 53317-HL3-A00
По запросу
7
JOINT B, STEERING art. 53323-SW5-003
По запросу
8
BOLT, STEERING YOKE (8X28) (NIPPON SEIKO) art. 90135-SB0-003
По запросу
9
NUT, SELF-LOCK (OHASHI) art. 90380-SB2-003
По запросу
10
WASHER, THRUST (20MM) art. 90454-428-000
По запросу
11
WASHER, TOOTHED LOCK art. 90511-671-003
По запросу
12
SEAL, STEERING SHAFT (LOWER) art. 91257-HL3-A01
По запросу
13
SEAL, STEERING SHAFT (UPPER) art. 91262-HL3-A01
По запросу
14
CIRCLIP, OUTER (20MM) art. 94510-20000
По запросу
