модель 2021 года
- Модель Pioneer 700
- Код модели Pioneer 700 (SXS700M2D 2A)

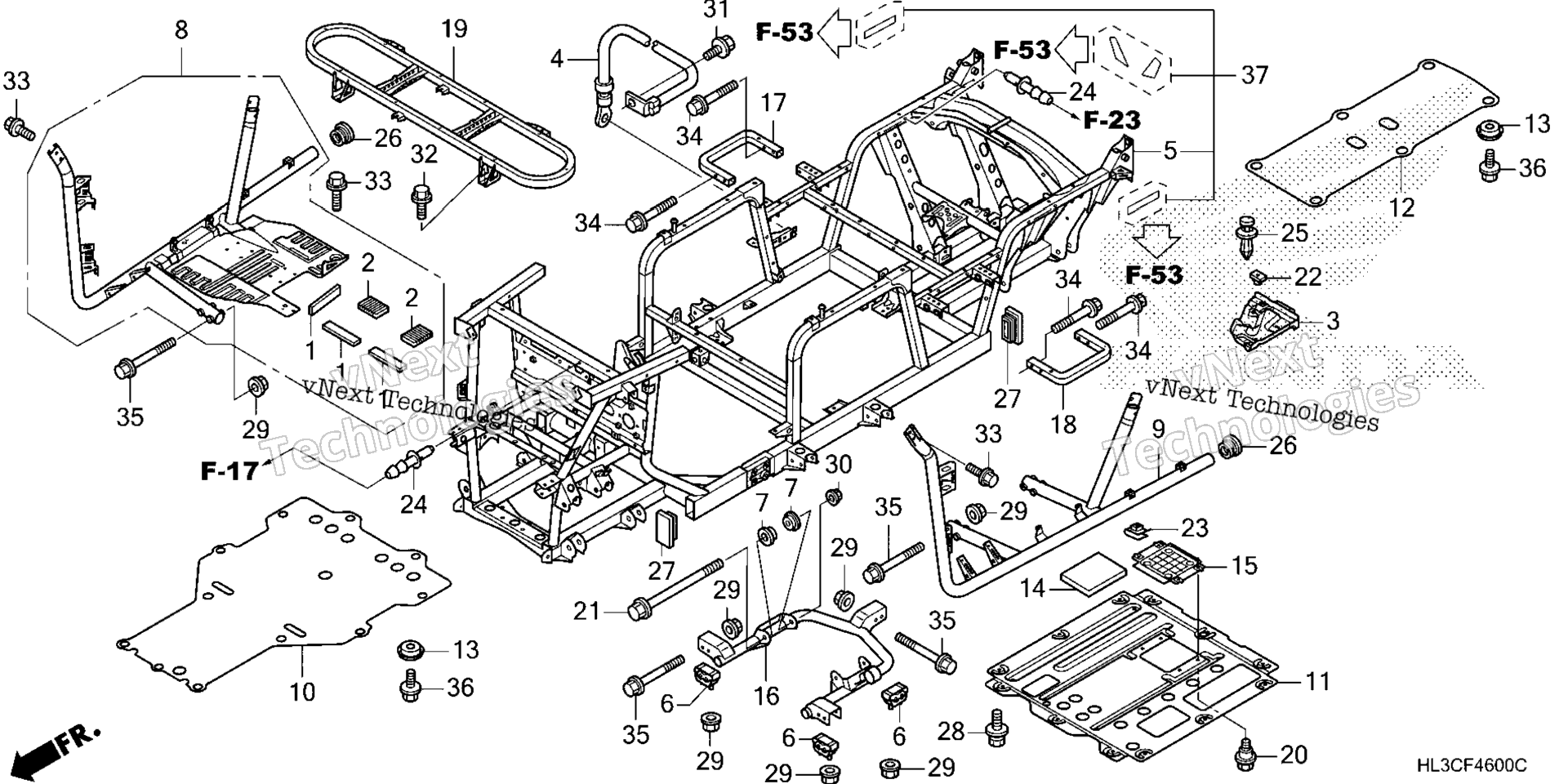

Схема рамы для Pioneer 700 (SXS700M2D 2A)
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, BATTERY TRAY (A) art. 17509-MN5-000
По запросу
2
CUSHION, RR. FUEL TANK art. 17612-HL3-A00
По запросу
3
COVER, RR. EX. PIPE art. 18323-HL3-A00
По запросу
4
CABLE, FRAME GROUND art. 32603-HL3-A00
По запросу
5
FRAME ASSY. (2P) art. 50000-HL3-G20
По запросу
6
RUBBER, ENGINE MOUNTING art. 50301-HL3-A01
По запросу
7
COLLAR, ENGINE MOUNTING art. 50304-HL3-A00
По запросу
8
PIPE ASSY., R. STEP art. 50315-HL3-A10
По запросу
9
PIPE, L. STEP art. 50320-HL3-A10
По запросу
10
PLATE, FR. SKID art. 50400-HL3-A00
По запросу
11
PLATE, MIDDLE SKID art. 50401-HL3-A40
По запросу
12
PLATE, RR. SKID art. 50402-HL3-A00
По запросу
13
WASHER, SKID PLATE art. 50403-HL3-A00
По запросу
14
RUBBER, STOPPER art. 50405-HL3-A00
По запросу
15
GUARD, ENGINE art. 50406-HL3-A00
По запросу
16
FRAME, ENGINE art. 50500-HL3-A00
По запросу
19
PIPE, FLOOR CROSS art. 50600-HL3-A00
По запросу
20
BOLT, FLANGE (6MM) art. 90111-197-890
По запросу
21
BOLT, FLANGE (10X145) art. 90115-HM8-003
По запросу
22
NUT, SPECIAL (6X7) art. 90303-HA0-680
По запросу
23
NUT, CLIP (6MM) art. 90305-SM4-003
По запросу
24
JOINT, BREATHER TUBE art. 90652-HF7-003
По запросу
25
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
26
CAP, PIPE END (1-5/8") art. 90860-HL3-A00
По запросу
27
CAP, PIPE END art. 90883-HL3-A00
По запросу
28
BOLT-WASHER (6X12) art. 93404-06012-07
По запросу
29
NUT, FLANGE (8MM) art. 94050-08000
По запросу
30
Гайка 10мм Honda art. 94050-10000
По запросу
31
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
32
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
33
BOLT, FLANGE (8X16) art. 95701-08016-00
По запросу
35
BOLT, FLANGE (8X65) art. 95701-08065-00
По запросу
36
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
