модель 2021 года
- Модель Pioneer 700
- Код модели Pioneer 700 (SXS700M2D 2A)

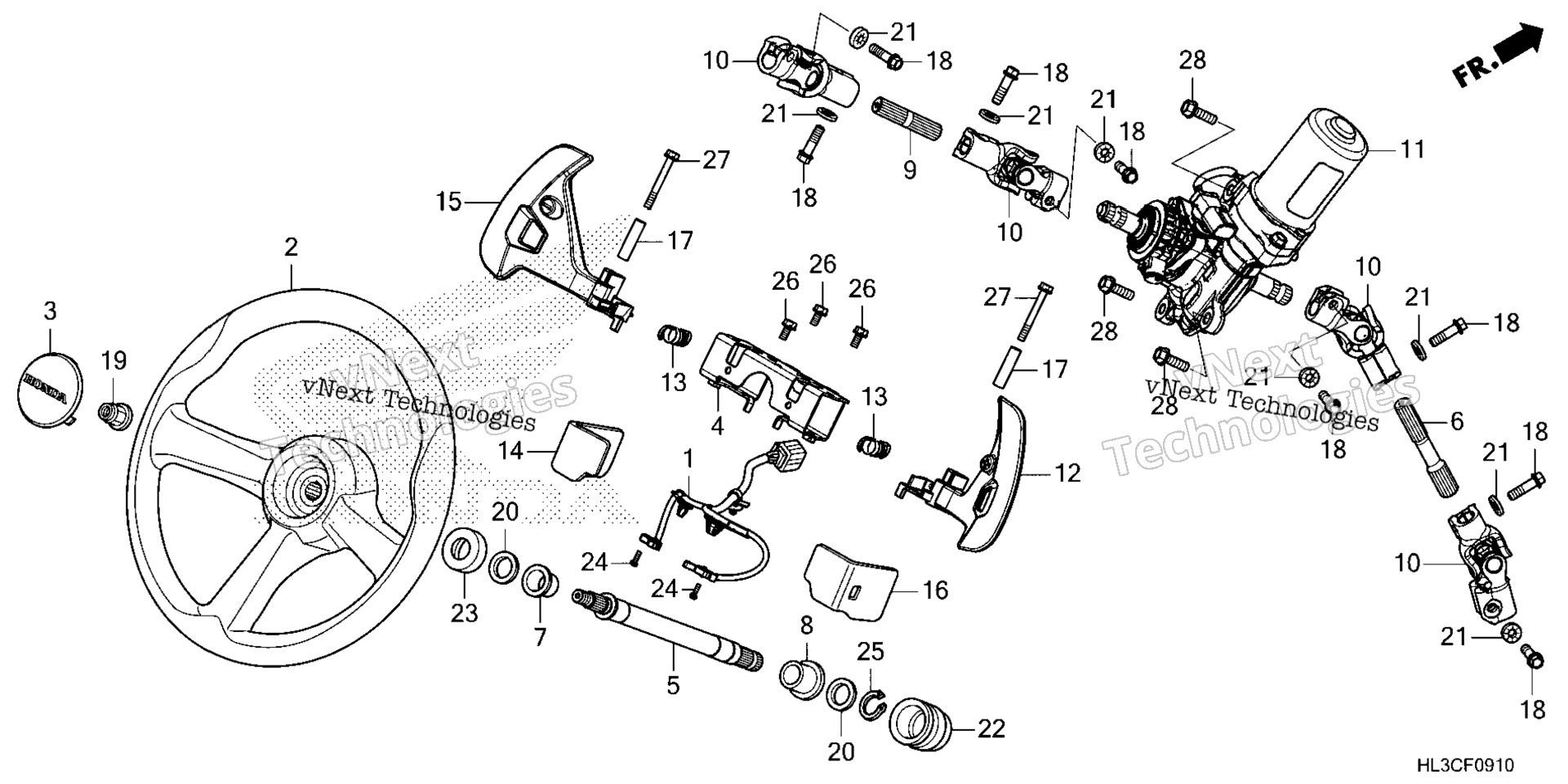

Схема рулевого управления WHEEL / STEERING SHAFT (2) для Pioneer 700 (SXS700M2D 2A)
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., SHIFT CHANGE art. 35440-HL3-611
По запросу
2
WHEEL, STEERING art. 53110-HL3-A01
По запросу
3
CAP, STEERING art. 53122-HL3-A00
По запросу
4
PLATE, PADDLE SHIFT art. 53220-HL5-A00
По запросу
5
SHAFT, STEERING (UPPER) art. 53314-HL3-610
По запросу
6
SHAFT, STEERING (LOWER) art. 53315-HL3-610
По запросу
7
BUSH, STEERING SHAFT (UPPER) art. 53316-HL3-A00
По запросу
8
BUSH, STEERING SHAFT (LOWER) art. 53317-HL3-A00
По запросу
9
SHAFT, STEERING MIDDLE art. 53318-HL3-610
По запросу
10
JOINT B, STEERING art. 53323-SW5-003
По запросу
11
EPS UNIT art. 53600-HL6-A01
По запросу
12
PADDLE, R. art. 78560-HL5-A00
По запросу
13
SPRING, PADDLE art. 78561-HL5-A00
По запросу
14
RUBBER, R. DUST SEAL art. 78562-HL5-A00
По запросу
15
PADDLE, L. art. 78565-HL5-A00
По запросу
16
RUBBER, L. DUST SEAL art. 78567-HL5-A00
По запросу
17
COLLAR, PADDLE PIVOT art. 78570-HL5-A00
По запросу
18
BOLT, STEERING YOKE (8X28) (NIPPON SEIKO) art. 90135-SB0-003
По запросу
19
NUT, SELF-LOCK (OHASHI) art. 90380-SB2-003
По запросу
20
WASHER, THRUST (20MM) art. 90454-428-000
По запросу
21
WASHER, TOOTHED LOCK art. 90511-671-003
По запросу
22
SEAL, STEERING SHAFT (LOWER) art. 91257-HL3-A01
По запросу
23
SEAL, STEERING SHAFT (UPPER) art. 91262-HL3-A01
По запросу
24
SCREW-WASHER (3X10) art. 93892-03010-08
По запросу
25
CIRCLIP (OUTER) (20MM) art. 94510-20000
По запросу
26
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
27
BOLT, FLANGE (6X50) art. 95701-06050-00
По запросу
28
BOLT, FLANGE (8X25) art. 95701-08025-08
По запросу
