модель 2023 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M3D 3A)

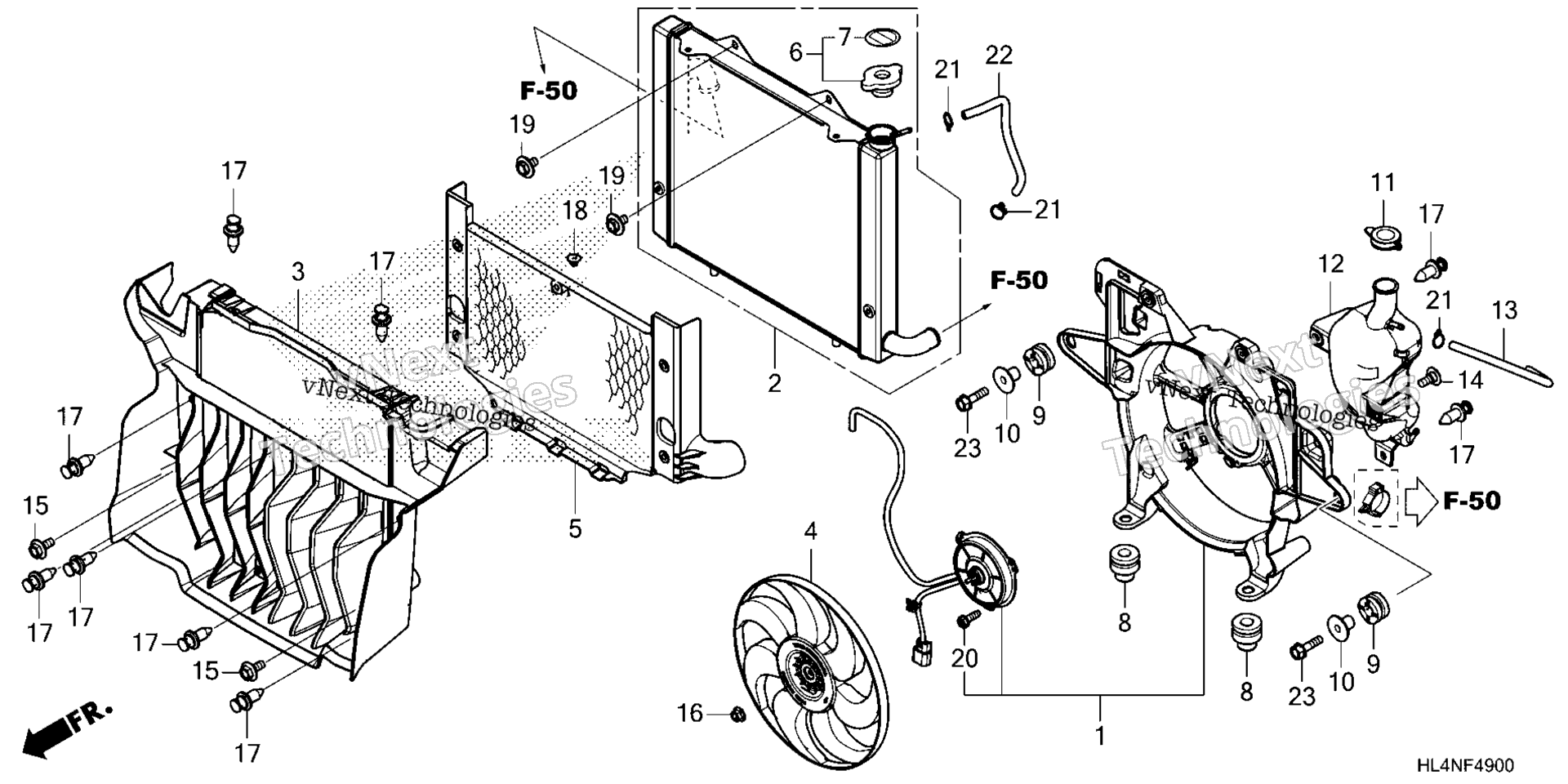

Схема радиатора для Pioneer 1000 (SXS1000M3D 3A)
Схема
Детали
Номер
Наименование детали
Цена
1
FAN SUB-ASSY. art. 19006-HL4-AK1
По запросу
2
RADIATOR (TOYO) art. 19010-HL4-AK1
По запросу
3
SHROUD, RADIATOR art. 19014-HL4-AK0
По запросу
4
FAN, COOLING art. 19020-HL4-AK1
По запросу
5
PLATE, RADIATOR GRILLE art. 19035-HL4-AK0
По запросу
6
CAP, RADIATOR (TOYO) art. 19037-GEE-710
По запросу
7
LABEL, RADIATOR CAP art. 19046-PAA-A00
По запросу
8
RUBBER, RADIATOR MOUNTING art. 19051-HL4-A00
По запросу
9
Втулка резиновая Honda art. 19051-KA3-830
По запросу
10
COLLAR, RADIATOR MOUNTING art. 19052-HR6-MF0
По запросу
11
CAP, RESERVE TANK art. 19104-MB0-700
По запросу
12
TANK, RADIATOR RESERVE art. 19110-HL4-AK0
По запросу
13
TUBE B, RESERVE TANK art. 19112-HL4-AK0
По запросу
14
SCREW, PAN (6X14) art. 90106-KBV-000
По запросу
15
BOLT, FLANGE (6MM) art. 90111-187-000
По запросу
16
NUT, SERRATE (5MM) art. 90315-MK3-003
По запросу
17
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
18
CLIP, WASHER MOUTH art. 91504-SD5-003
По запросу
19
BOLT-WASHER (6X12) art. 93404-06012-07
По запросу
20
SCREW, TAPPING (5X16) art. 93904-25320
По запросу
21
CLIP, TUBE (B10) art. 95002-02100
По запросу
22
BULK HOSE, VACUUM (5.5X3000) (5.3X250) art. 95005-55003-20M
По запросу
23
BOLT, FLANGE (6X22) art. 95701-06022-08
По запросу
