модель 2023 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M3D 3A)

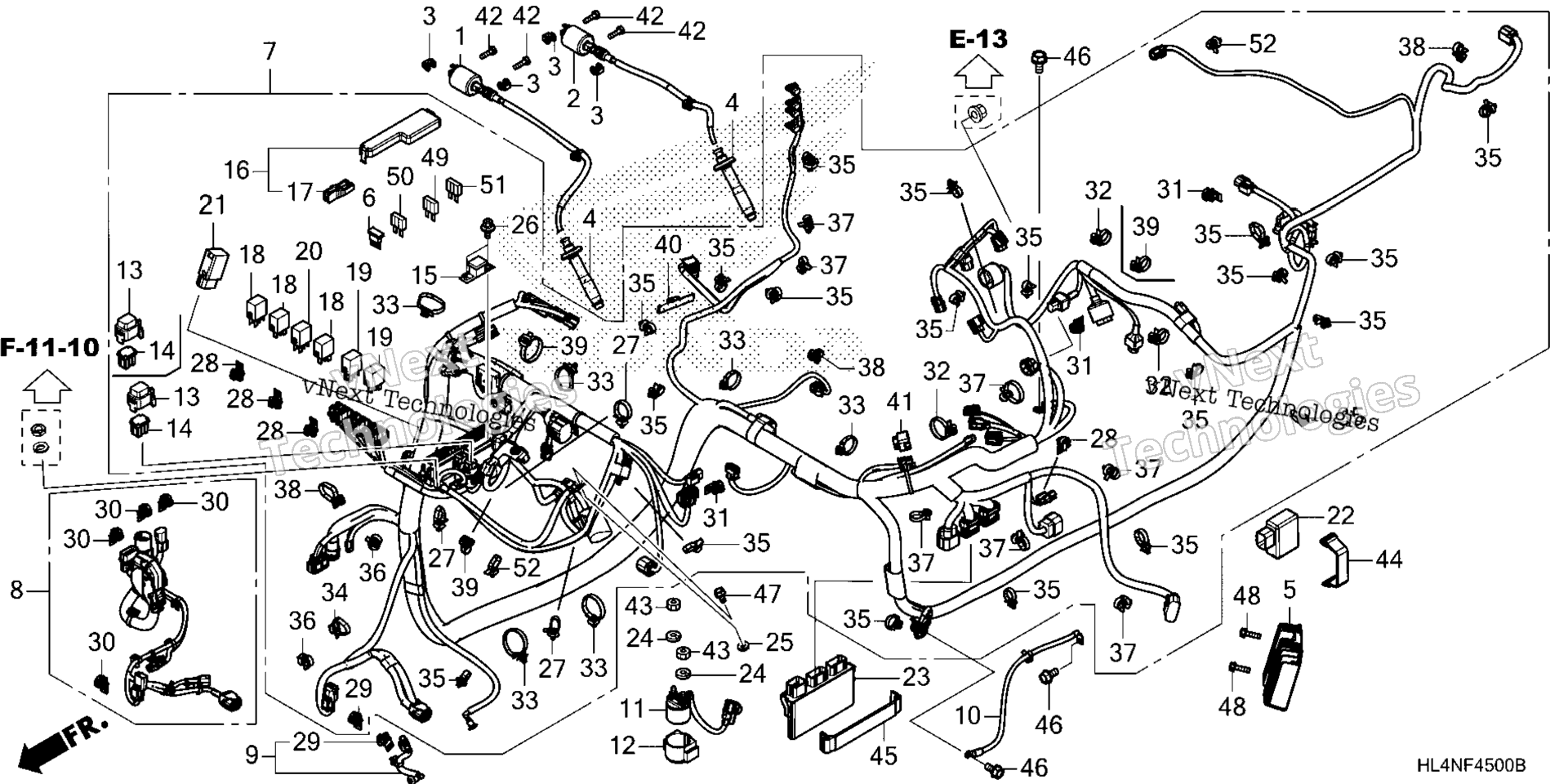

Схема жгута проводов для Pioneer 1000 (SXS1000M3D 3A)
Схема
Детали
Номер
Наименование детали
Цена
1
COIL, FR. IGNITION art. 30510-HL4-AK1
По запросу
2
COIL, RR. IGNITION art. 30520-HL4-AK1
По запросу
3
SPACER, IGNITION COIL art. 30520-ML7-000
По запросу
4
CAP ASSY., NOISE SUPPRESSOR (NGK) art. 30700-HL4-A01
По запросу
5
RECTIFIER, REGULATE art. 31600-HL4-AK1
По запросу
6
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
7
WIRE HARNESS art. 32100-HL4-AK2
По запросу
9
SUB-HARNESS, FR. DIFFERENTIAL art. 32106-HL4-A00
По запросу
10
CABLE, FRAME GROUND art. 32603-HL4-A00
По запросу
11
SWITCH ASSY., STARTER MAGNETIC art. 35850-HL4-A01
По запросу
12
RUBBER, MAGNETIC SHOCK art. 35856-HP5-600
По запросу
13
COVER ASSY., FUSE (40A) art. 38205-HP0-B11
По запросу
14
FUSE, BLOCK (40A) art. 38211-SNA-A21
По запросу
15
FUSE, BLOCK (50A) art. 38213-SM4-003
По запросу
16
COVER SET, FUSE art. 38230-HL4-LK0
По запросу
17
PULLER, MINI FUSE (SUMITOMO) art. 38235-S04-003
По запросу
18
RELAY, POWER (MICRO ISO 4P) art. 38501-MCS-G01
По запросу
19
RELAY, POWER (MICRO ISO 5P) art. 38502-MCS-G01
По запросу
20
RELAY, POWER (MICRO ISO 4P) art. 38503-MCA-A61
По запросу
21
RELAY, WATERPROOF (15AX2) art. 38580-HP5-601
По запросу
22
CONTROL UNIT, FAN art. 38710-HL6-A01
По запросу
23
PGM-FI UNIT art. 38770-HL4-AJ3
По запросу
24
WASHER, SPRING (6MM) art. 90052-ZA0-800
По запросу
26
BOLT (5X13) art. 90114-SG0-003
По запросу
27
CLIP, HARNESS BAND (164.5MM) (BROWN) art. 91507-SNA-003
По запросу
28
CLIP, CONNECTOR (DARK BLUE) art. 91535-STK-003
По запросу
29
CLIP, CONNECTOR (DARK BLUE) art. 91535-STK-003
По запросу
31
CLIP, CONNECTOR (DARK BROWN) art. 91535-TA0-003
По запросу
32
CLIP, HARNESS BAND (157.7MM) (BLACK) art. 91540-S7S-003
По запросу
33
CLIP, HARNESS BAND (155.3MM) (BLACK) art. 91540-STK-003
По запросу
34
CLIP, HARNESS BAND (155.3MM) (BLACK) art. 91540-STK-003
По запросу
35
CLIP, HARNESS BAND (100.1MM) (NATURAL) art. 91540-TA0-003
По запросу
36
CLIP, HARNESS BAND (100.1MM) (NATURAL) art. 91540-TA0-003
По запросу
37
CLIP, HARNESS BAND (159MM) (BLACK) art. 91540-TAA-003
По запросу
39
CLIP, HARNESS BAND (164.5MM) (DARK BLUE) art. 91542-SNA-003
По запросу
41
CONNECTOR, DUMMY (6P 025M) art. 91771-MKG-D81
По запросу
42
BOLT, HEX. (6X20) art. 92101-06020-4J
По запросу
43
NUT, HEX. (6MM) art. 94002-06390-0S
По запросу
44
BAND B2, BATTERY (120MM) art. 95012-13001
По запросу
45
BAND F, BATTERY (155MM) art. 95012-17001
По запросу
46
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
48
BOLT, FLANGE (6X22) art. 95701-06022-08
По запросу
49
FUSE, MINI (10A) art. 98200-41000
По запросу
50
FUSE, MINI (15A) art. 98200-41500
По запросу
51
FUSE, MINI (30A) art. 98200-43000
По запросу
