модель 2004 года
- Модель Ranger 500
- Код модели RANGER 2X4,4X4,6X6 (A04RB42AA)

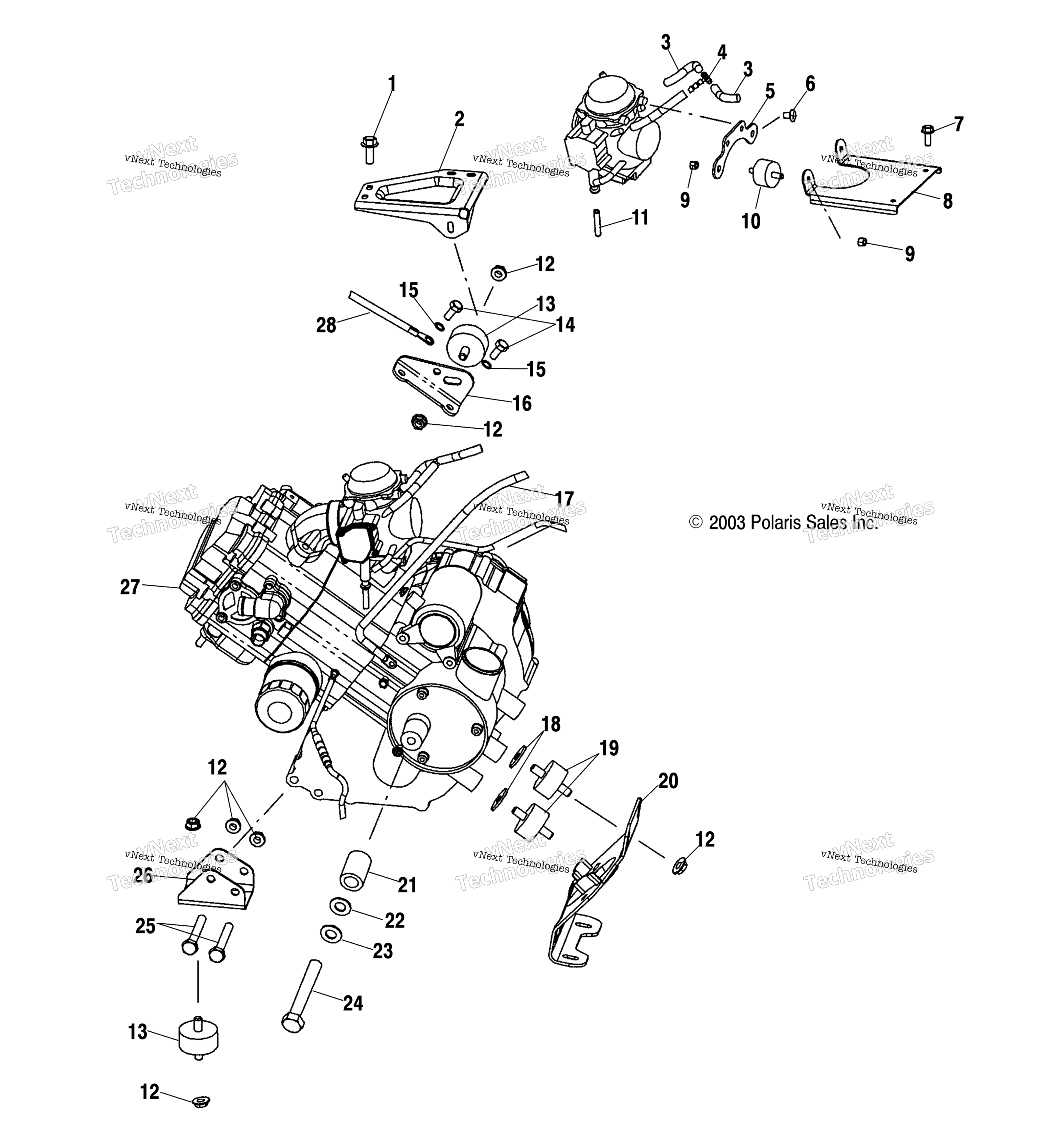

Схема двигателя Mounting /A04rd50aa/Ab/Ac/A04rf50aa для RANGER 2X4,4X4,6X6 (A04RB42AA)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7515399
По запросу
2
BRKT-TOP MOTOR MNT,BLK art. 5244244-067
По запросу
3
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
4
FITTING, TEE art. 7052075
По запросу
5
CARB DAMPNER BRACKET, CARB SIDE art. 5245206
По запросу
6
SCREW AND WASHER art. 3084205
По запросу
7
SCREW art. 7517386
По запросу
8
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
9
Гайка Polaris art. 7542153
По запросу
10
ISOLATOR MOUNT, RUBBER art. 3021398
По запросу
11
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
12
NUT art. 7547108
По запросу
13
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
14
BOLT art. 7512315
По запросу
15
Шайба гровер Polaris art. 7552901
от 116 ₽
16
MOUNT-ENGINE,TOP PLTD art. 5241453
По запросу
17
STARTER SOLENOID CABLE, art. 4010539
По запросу
18
FLAT WASHER art. 7555815
По запросу
19
Подушка двигателя Polaris art. 3022076
от 3 833 ₽
20
ENGINE MOUNT, REAR, MEDIUM GLOS art. 1013134-067
По запросу
21
Втулка Polaris art. 5430261
По запросу
22
Шайба Polaris art. 5210748
По запросу
23
Шайба Polaris art. 7575202
от 263 ₽
24
Болт подвески Polaris art. 7512566
По запросу
25
SCREW art. 7515417
По запросу
26
BRKT-FRONT MOTOR MNT,BLK art. 5244245-067
По запросу
27
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
27
N/A,USE COMPONENTS [EH50PLE15] [4x4, 6x6] NOTE: The Short Block assembly contains a crankcase assembly, cylinder and cylinder head assembly, and a piston & crankshaft assembly. Prior authorization required for warranty consideration. art. 9990000
По запросу
28
BATTERY/FRAME/ENGINE CABLE art. 4010605
По запросу
