модель 2004 года
- Модель Ranger 500
- Код модели RANGER 2X4,4X4,6X6 (A04RB42AA)

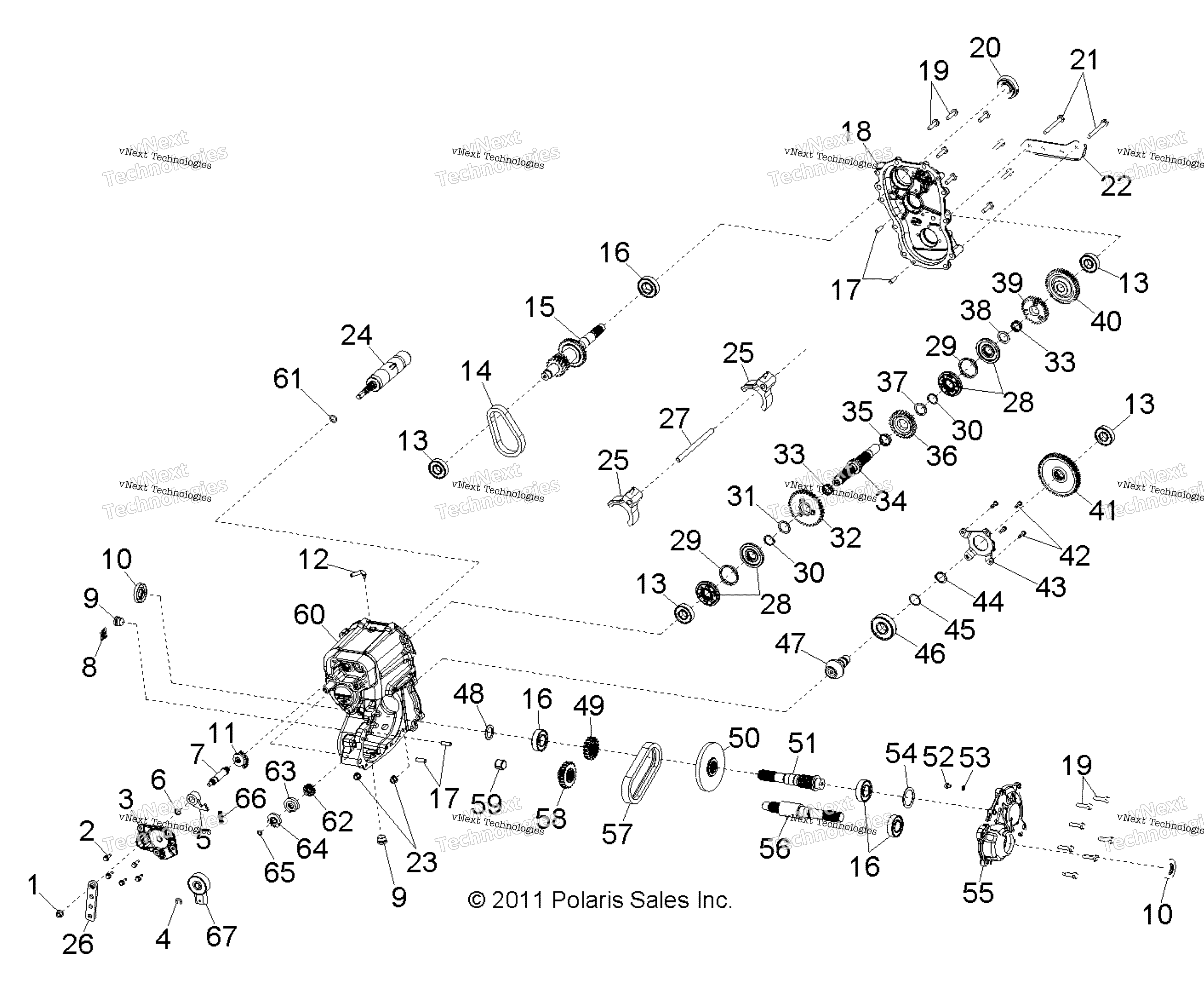

Схема картера редуктора /A04rd50aa/Ab/Ac/A04rf50aa для RANGER 2X4,4X4,6X6 (A04RB42AA)
Схема
Детали
Номер
Наименование детали
Цена
0
MAIN GEARCASE ASSEMBLY, 500 [6x6] art. 1332702
По запросу
0
N/A,USE COMPONENTS [4x4] art. 9990000
По запросу
1
NUT-LOCK HEX FLANGE NYLON 5/16 art. 3233961
По запросу
2
SCREW art. 3233826
По запросу
3
GEARCASE COVER art. 3234188
По запросу
4
RETAINING RING art. 3233834
По запросу
5
Собачка КПП Polaris art. 3233829
По запросу
6
O-RING art. 3233828
По запросу
7
Вал переключения КПП Polaris art. 3233831
По запросу
8
LABEL-OIL FILL/LEVEL CHECK art. 3234143
По запросу
9
Пробка КПП заливная Polaris art. 3233794
По запросу
10
Сальник Polaris art. 3234892
от 5 000 ₽
11
Шестерня переключения передач Polaris art. 3233832
По запросу
12
TUBE-VENT,90-1/4 HOSE art. 3234230
По запросу
13
Подшипник КПП Polaris art. 3233018
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
14
Цепь КПП Polaris art. 3233036
По запросу
15
SUBASM-INPUT SHAFT art. 3233889
По запросу
16
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
17
PIN, DOWEL art. 3233247
По запросу
18
COVER,LH MAIN art. 3234127
По запросу
19
Болт крышки КПП Polaris art. 3234114
По запросу
20
Сальник Polaris art. 3234851
от 5 250 ₽
Аналог
18 820 ₽
Требуется 1 шт.
21
SCREW art. 3234042
По запросу
22
BRACKET art. 3234044
По запросу
23
NUT art. 3234043
По запросу
24
SHIFT DRUM art. 3233841
По запросу
25
SHIFT FORK WITH PIN SUBASSEMBLY [Incl. 26] art. 3234141
По запросу
26
BELLCRANK-HLNRP art. 3233825
По запросу
27
SHIFT SHAFT RAIL, C VERSION art. 3233860
По запросу
28
Шестерня переключения передач Polaris art. 3233875
от 21 900 ₽
29
WAVE SPRING, 1.35 IN X .353 IN art. 3234144
По запросу
30
Стопорное кольцо коробки передач Polaris art. 3233850
от 935 ₽
31
WASHER [4x4][6x6] art. 3233851
По запросу
32
Шестерня КПП Polaris art. 3233852
от 31 900 ₽
33
Подшипник игольчатый Polaris art. 3233718
По запросу
34
REVERSE SHAFT art. 3233892
По запросу
35
Подшипник игольчатый КПП Polaris art. 3233103
от 4 490 ₽
Аналог
18 820 ₽
Требуется 1 шт.
36
SPROCKET, 24 TOOTH, 6 FACE art. 3233893
По запросу
37
WASHER art. 3233894
По запросу
38
Шайба КПП 1.250 X 0.876 X 0.05 Polaris art. 3233855
По запросу
39
6 FACE GEAR, 30 TOOTH art. 3233856
По запросу
40
GEAR-HELICAL,MID OUTPUT,47T art. 3234138
По запросу
41
GEAR-HELICAL,MID OUTPUT,60T art. 3234139
По запросу
42
SCREW-TORX TRUSS HD art. 3234086
По запросу
43
BEARING COVER art. 3234122
По запросу
44
SNAP RING art. 3233106
По запросу
45
SPACER art. 3233357
По запросу
46
BALL BEARING art. 3233607
По запросу
47
SPIRAL BEVEL [Incl. 50] art. 3234911
По запросу
48
WASHER,THRUST art. 3233619
По запросу
49
SPROCKET, 19 TOOTH [4x4][6x6] art. 3233843
По запросу
50
SPIRAL BEVEL [4x4][6x6][Incl. 47] art. 3234911
По запросу
51
OUTPUT SHAFT, REAR [6x6] art. 3233911
По запросу
51
SHAFT,REAR OUTPUT [2x4][4x4] art. 3233622
По запросу
52
BUTTON,THRUST art. 3233582
По запросу
53
SHIM, .450 X .265 art. 3233583
По запросу
54
SHIM KIT art. 3233611
По запросу
55
COVER-FRONT OUTPUT,MACH [2x4] art. 3234131
По запросу
55
COVER-FRONT OUTPUT,MACH [4x4][6x6] art. 3234132
По запросу
56
Вал КПП Polaris art. 3233625
По запросу
57
Цепь КПП Polaris art. 3233408
По запросу
58
SPROCKET, 22 TOOTH [4x4][6x6] art. 3233844
По запросу
59
GARLOCK BUSHING [4x4][6x6] art. 3233552
По запросу
60
MAIN GEARCASE, MACHINED art. 3234129
По запросу
61
O-RING art. 3233840
По запросу
62
Шестерня переключения КПП Polaris art. 3233839
По запросу
63
LOCKOUT DISC art. 3233838
По запросу
64
STAR DETENT art. 3233837
По запросу
65
O-RING art. 3233836
По запросу
66
Пружина КПП Polaris art. 3233830
По запросу
67
Датчик включенной передачи Polaris art. 3236115
от 15 593 ₽
