модель 2008 года
- Модель Ranger 700
- Код модели RANGER 4X4 700 EFI/XP ALL OPTIONS (R08RH68)

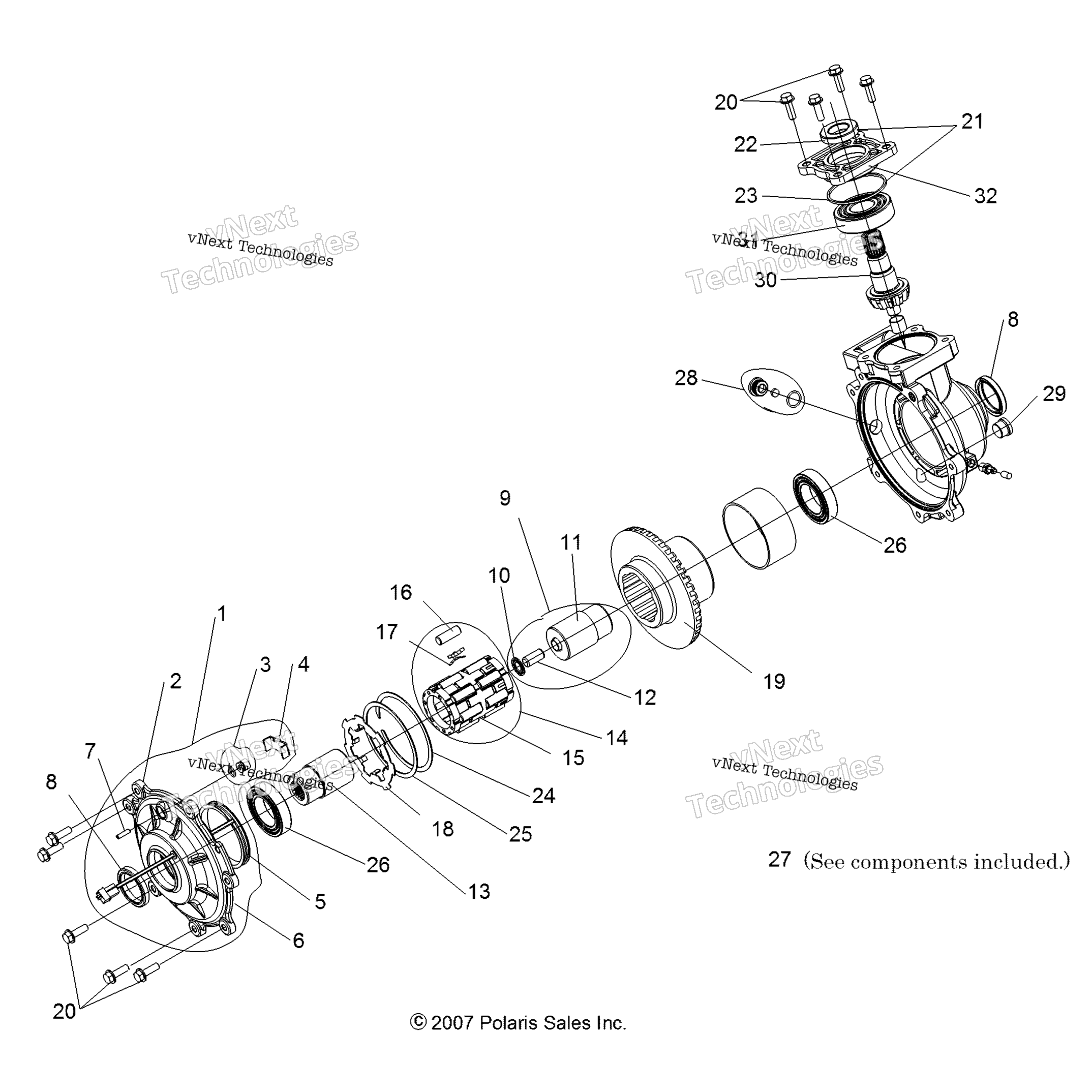

Схема трансмиссии, внутренностей переднего редуктора All Options (49Rgrtransintl08crew для RANGER 4X4 700 EFI/XP ALL OPTIONS (R08RH68)
Схема
Детали
Номер
Наименование детали
Цена
0
GEARCASE ASSEMBLY, FRONT art. 1332990
По запросу
1
COVER PLATE [Incl. 2-8] art. 3234159
По запросу
2
Cover art. -------
По запросу
3
BUTTON-THRUST art. 3234375
По запросу
4
THRUST PLATE art. 3234165
По запросу
5
Coil art. -------
По запросу
6
O-Ring, Squar art. -------
По запросу
7
SET-SCREW,#10-14 W/NYLOK art. 3234408
По запросу
8
Seal art. -------
По запросу
9
RACE OUTPUT HUB [Incl. 10-13] art. 3233953
По запросу
10
Подшипник-шайба роликовый Polaris art. 3233929
По запросу
11
Hub, Output, Race art. -------
По запросу
12
PIN-DOWEL,1/2 DIA X 1 IN art. 3233928
По запросу
13
Hub, Output, Race, Male art. -------
По запросу
14
CLUTCH ASSEMBLY [Incl. 15-19] art. 3234380
По запросу
15
Asm., Roll Cage art. -------
По запросу
16
Набор роликов сепаратора переднего редуктора Polaris art. 3233957
По запросу
17
Clip, Spring art. -------
По запросу
18
Магнитная пластина переднего редуктора Polaris art. 3234101
По запросу
19
CLUTCH-HOUSING/RING GEAR art. 3234376
По запросу
20
KIT-BOLT [Incl. 11 Bolts] art. 3233955
По запросу
21
Комплект сальников переднего редуктора Polaris art. 3233956
от 1 292 ₽
Аналог
Комплект сальников переднего редуктора Polaris Magnum 330 / 500 / Sportsman 400 / 500 / 600 / 800 Ranger 500 / 700 EPI
art. WE290122
1 292 ₽
Требуется 1 шт.
22
Seal art. -------
По запросу
23
O-Ring, Square art. -------
По запросу
24
RING-RETAINING,INTERNAL art. 3234162
По запросу
25
ARMATURE PLATE, SHIM art. 3234161
По запросу
26
Подшипник Polaris art. 3233926
от 7 900 ₽
27
ROLL CAGE ASSEMBLY AND ARM PLAT [Incl. 15,17,18] art. 3234377
По запросу
28
Пробка сливная переднего редуктора Polaris art. 3234412
По запросу
29
Пробка контрольная заливная Polaris art. 3233942
По запросу
30
KIT-GEAR,HARD TURNED,62039U117 art. 3235387
По запросу
31
Подшипник хвостовика редуктора Polaris art. 3234112
По запросу
32
INPUT COVER art. 3234619
По запросу
