модель 2008 года
- Модель Ranger 700
- Код модели RANGER 4X4 700 EFI/XP ALL OPTIONS (R08RH68)

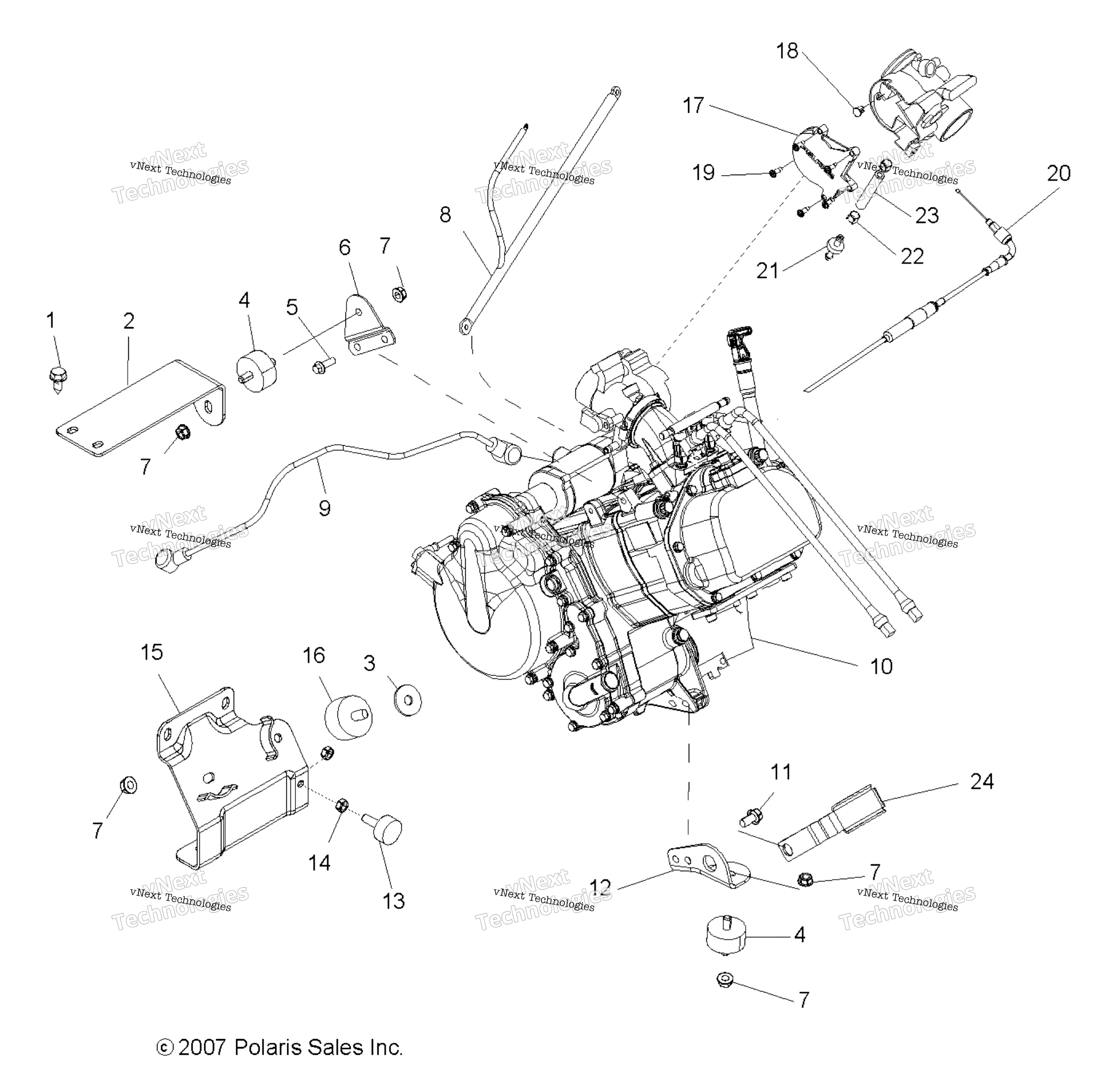

Схема двигателя, крепления All Options для RANGER 4X4 700 EFI/XP ALL OPTIONS (R08RH68)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7515399
По запросу
2
BRKT-ENGINE MNT,TOP,6X6,700 art. 5249454
По запросу
3
Шайба Polaris art. 7555823
от 683 ₽
4
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
5
SCREW art. 7516734
По запросу
6
BRKT-MNT,ENGINE,TOP PLTD art. 5247368
По запросу
7
Гайка Polaris art. 7547263
По запросу
8
CABLE-GROUND,78 /10 art. 4011214
По запросу
9
SOLENOID STARTER CABLE art. 4011249
По запросу
10
N/A,USE COMPONENTS NOTE: The Short Block assembly contains a crankcase assembly, cylinder and cylinder head assembly, and a piston & crankshaft assembly. Prior authorization required for warranty consideration. art. 9990000
По запросу
11
BOLT-3/8-16X7/8 HEX FLANGE GR5 art. 7518364
По запросу
12
ENGINE MOUNT, LOWER, FRONT, GS art. 5244771-067
По запросу
13
STOP-TORQUE,COURSE,3/8-16 1.50 art. 3021354
По запросу
14
Гайка Polaris art. 7542404
По запросу
15
WELD-ENG/TRANS MNT art. 1015065-329
По запросу
16
Подушка двигателя Polaris art. 3022076
от 3 833 ₽
17
O-RING COVER AND ASSEMBLY art. 1202578
По запросу
18
GUIDE CABLE art. 3130543
По запросу
19
SHOULDER SCREW art. 3131515
По запросу
20
THROTTLE CABLE art. 7081247
По запросу
21
CHECK VALVE art. 7052038
По запросу
22
HOSE CLAMP art. 7080307
По запросу
23
Hose art. 8450113
По запросу
24
BRACKET-HOSE RETENTION art. 5250738
По запросу
