модель 2009 года
- Модель Ranger 500
- Код модели RANGER 4X4 500 EFI (R09HH50AG/AR)

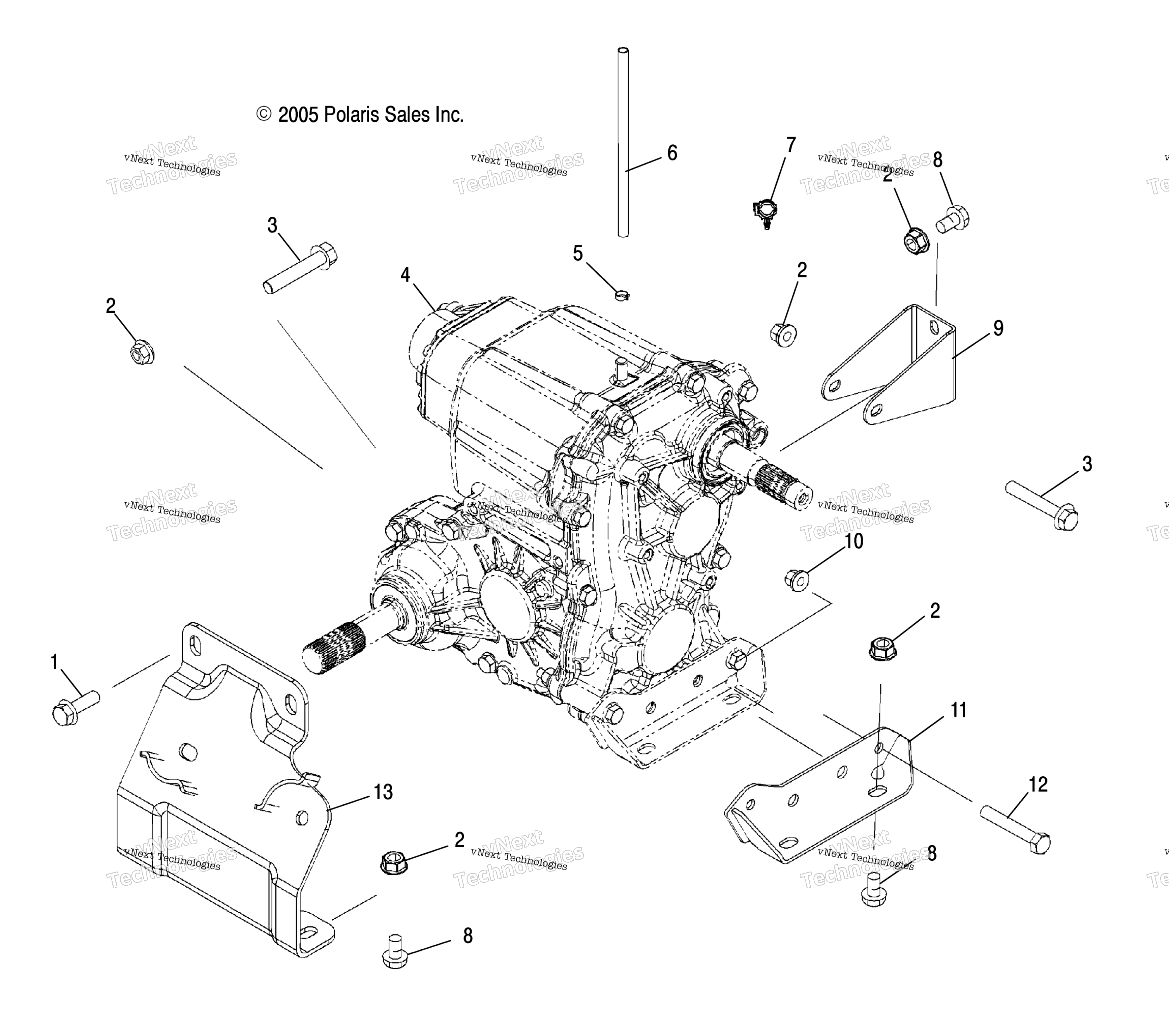

Схема трансмиссии, главного редуктора Mounting для RANGER 4X4 500 EFI (R09HH50AG/AR)
Схема
Детали
Номер
Наименование детали
Цена
1
HEX FLANGE BOLT OLIVE 10MMX1.25 art. 7518558
По запросу
2
Гайка Polaris art. 7547333
от 261 ₽
3
BOLT-M10X1.25X70,HXFLG-OLIVE D art. 7518561
По запросу
4
MAIN GEARCASE ASSEMBLY, 500 art. 1332702
По запросу
5
HOSE CLAMP art. 7080307
По запросу
6
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
7
ROSEBUD CLIP art. 4020139
По запросу
8
SCR-M10X1.25X20 HXFL ZOD art. 7519037
По запросу
9
BRKT-TRANNY MNT,REAR art. 5252521
По запросу
10
NUT art. 3234043
По запросу
11
BRKT-TRANSMISSION MNT art. 5252611
По запросу
12
SCREW art. 3234042
По запросу
13
WELD-ENG/TRANS MNT art. 1015065-329
По запросу
