модель 2009 года
- Модель Ranger 500
- Код модели RANGER 4X4 500 EFI (R09HH50AG/AR)

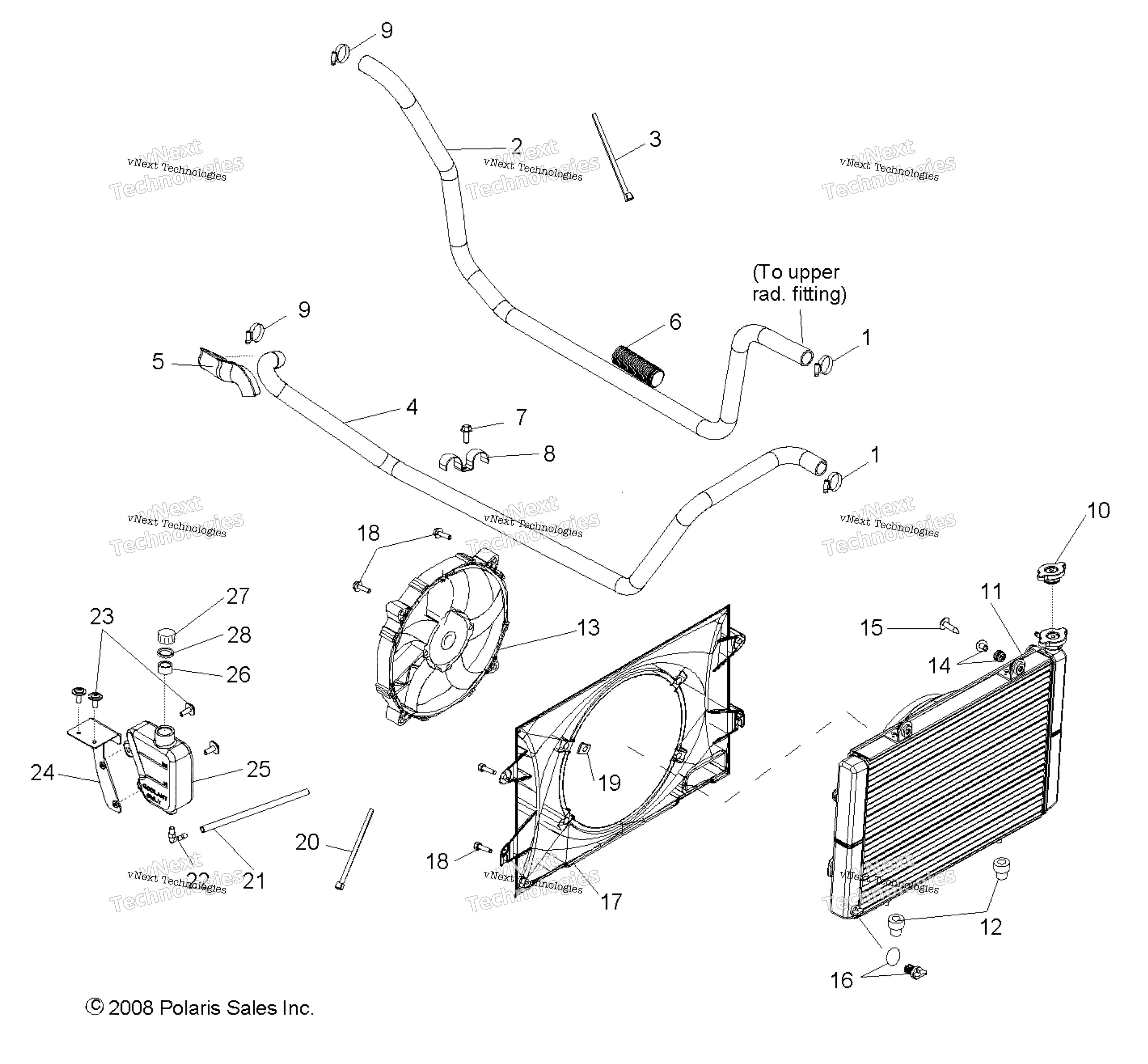

Схема двигателя, системы охлаждения для RANGER 4X4 500 EFI (R09HH50AG/AR)
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP-HOSE,13/16 -1 1/2 art. 7081174
По запросу
2
HOSE-.75 ID RAD INLET art. 5413584
По запросу
3
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 1 шт.
Подписаться
4
ASM-HOSE,RAD OUT,ENG IN,500 art. 1240395
По запросу
5
SHEATH-REFLECT SLEEVE, 28CM art. 8450111-28
По запросу
6
TUBING,CONVOLUTED(1 X6 ) art. 5521324
По запросу
7
SCREW art. 7517386
По запросу
8
CLAMP-DOUBLE HOSE 1 IN (10) art. 7080898
По запросу
9
HOSE CLAMP art. 7080614
По запросу
10
Крышка радиатора Polaris art. 1240300
от 9 963 ₽
Аналог
9 963 ₽
Требуется 1 шт.
11
FLAT RADIATOR art. 1240385
По запросу
12
RADIATOR MOUNT BUSHING, LOWER art. 5410584
По запросу
13
FAN ASSEMBLY art. 2410865
По запросу
14
GROMMET AND INSERT ASSEMBLY art. 5413155
По запросу
15
SCREW art. 7517685
По запросу
16
VALVE-PLASTIC RAD/COOLER DRAIN art. 7052410
По запросу
17
FAN SHROUD art. 5436852
По запросу
18
SCREW art. 7516822
По запросу
19
U CLIP, 6.0 MM X 1.0 MM art. 7547366
По запросу
20
TIE CABLE, 14 IN art. 7080761
По запросу
21
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
22
Штуцер расширительного бачка Polaris art. 7052065
от 1 029 ₽
23
SCREW art. 7512084
По запросу
24
BRKT-SURGE TANK,BLK art. 5252305-329
По запросу
25
Расширительный бачок Polaris art. 5436936
По запросу
26
CAP,PLUG9X(GRN),FLEX TEMP(10) art. 5433774
По запросу
27
OVERFLOW CAP art. 5430743
По запросу
28
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
