модель 2009 года
- Модель Ranger 700
- Код модели RANGER 4X4 700 EFI ALL OPTIONS (R09HH68/HY68)

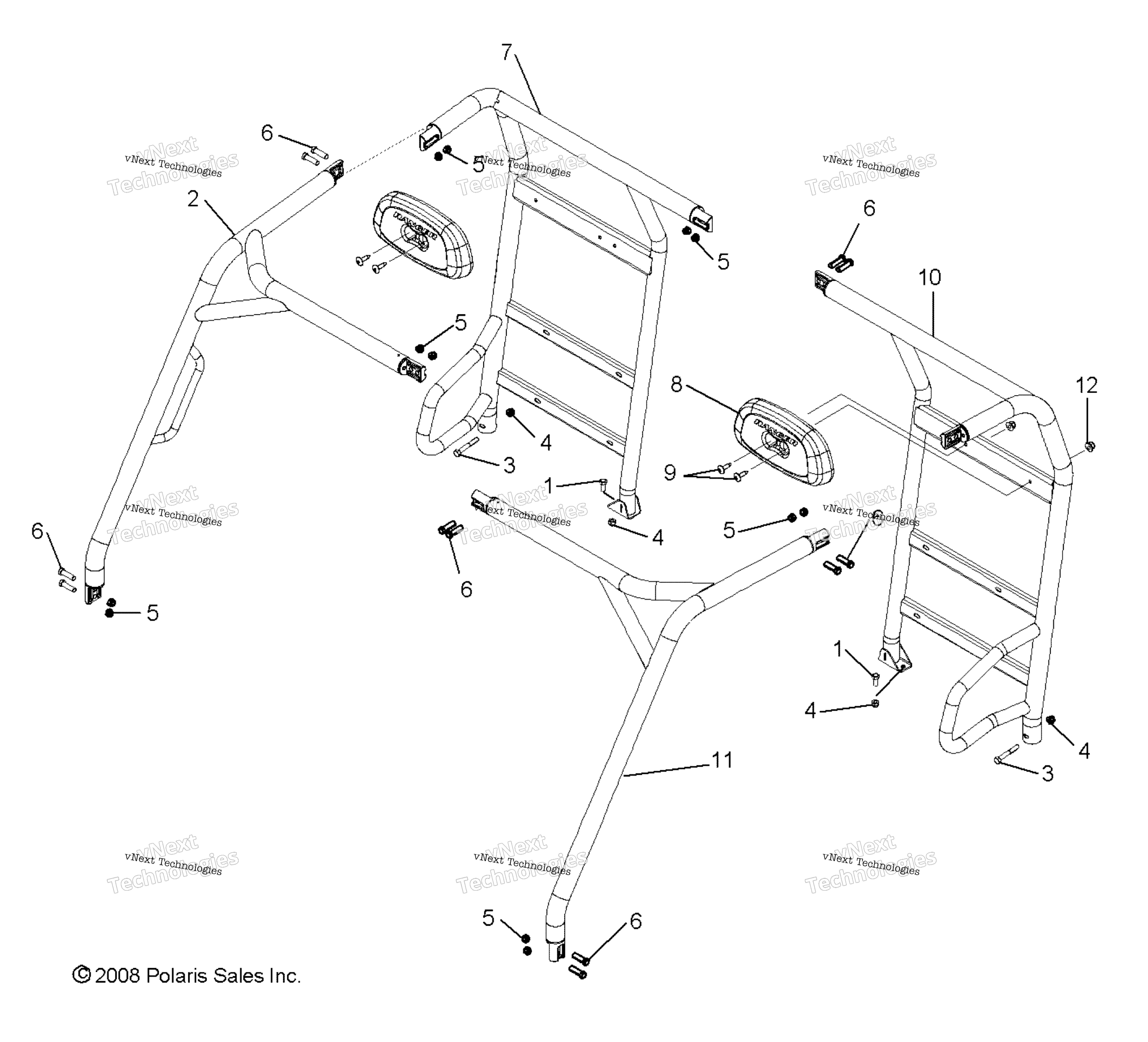

Схема шасси, рамы кабины All Options для RANGER 4X4 700 EFI ALL OPTIONS (R09HH68/HY68)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT art. 7515321
По запросу
2
CAB FRAME WELD, FRONT, RIGHT, B art. 1016250-521
По запросу
3
BOLT art. 7515339
По запросу
4
Гайка Polaris art. 7542324
от 160 ₽
5
NYLOK NUT art. 7542451
По запросу
6
HEX SOCKET SCREW, 3/8, 16 X 1 1 art. 7517935
По запросу
7
WELD-CAB FRAME,REAR,RH,EWB art. 1016252-521
По запросу
8
HEADREST, GLOSS BLACK, art. 5437938-070
По запросу
9
Винт поддона Polaris art. 7517230
По запросу
10
WELD-CAB FRAME,REAR,LH,EWB art. 1016251-521
По запросу
11
CAB FRAME ASSEMBLY, FRONT, LEFT art. 1016249-521
По запросу
12
Гайка Polaris art. 7542153
По запросу
