модель 2009 года
- Модель Ranger 700
- Код модели RANGER 4X4 700 EFI ALL OPTIONS (R09HH68/HY68)

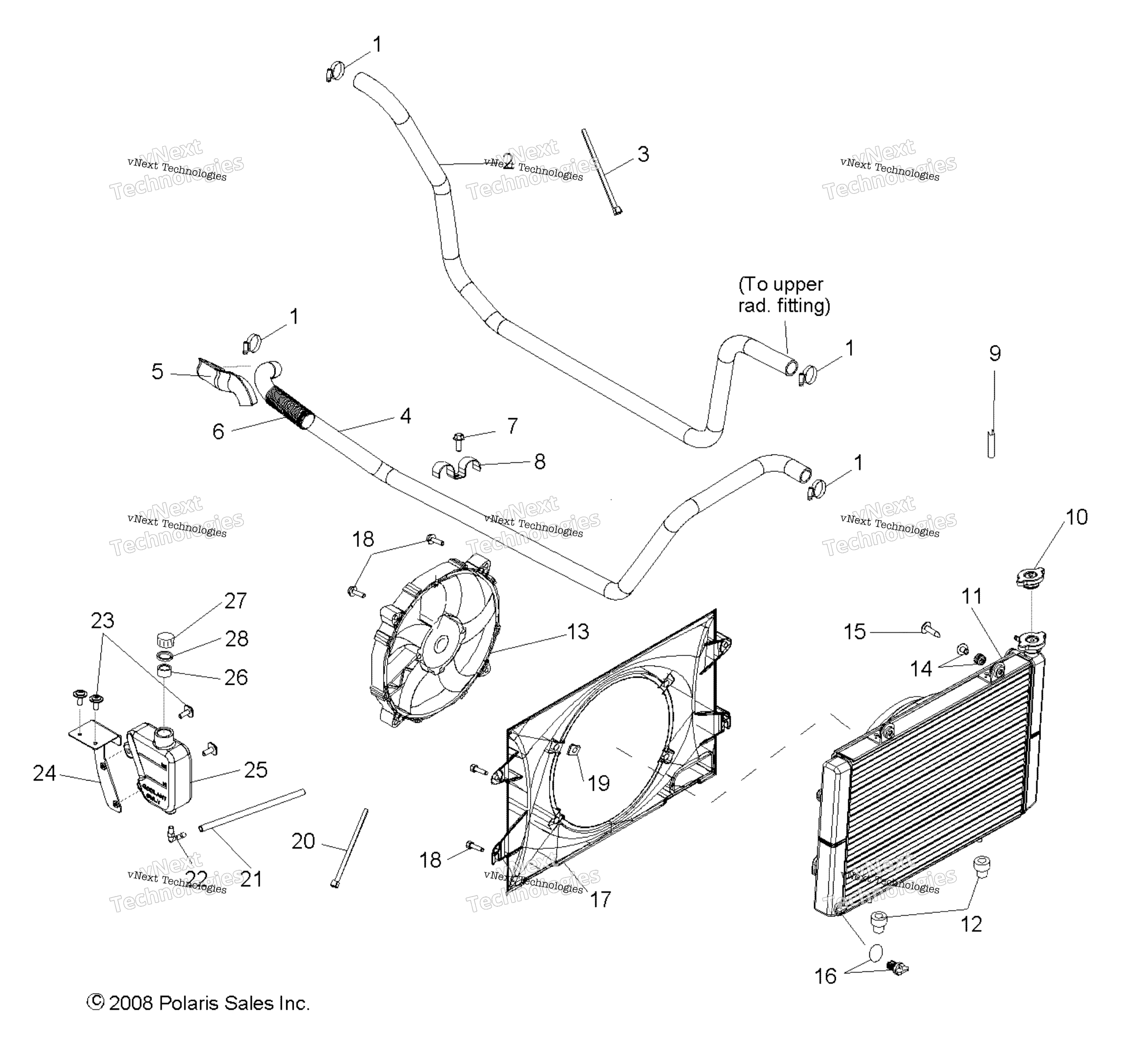

Схема двигателя, системы охлаждения All Options для RANGER 4X4 700 EFI ALL OPTIONS (R09HH68/HY68)
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP-HOSE,13/16 -1 1/2 art. 7081174
По запросу
2
HOSE-1 IN ID RAD INLET art. 5413488
По запросу
3
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 1 шт.
Подписаться
4
ASM-HOSE,RAD OUT,ENG IN,700 art. 1240394
По запросу
5
SHEATH-REFLECT SLEEVE, 28CM art. 8450111-28
По запросу
6
CONDUIT,FLEX,1.250ID art. 5521287-20
По запросу
7
SCREW art. 7517386
По запросу
8
CLAMP-DOUBLE HOSE,1-3/8 art. 7081250
По запросу
9
EDGE TRIM, 6 FT, BLACK art. 5521131
По запросу
10
Крышка радиатора Polaris art. 1240300
от 9 963 ₽
Аналог
9 963 ₽
Требуется 1 шт.
11
FLAT RADIATOR art. 1240385
По запросу
12
RADIATOR MOUNT BUSHING, LOWER art. 5410584
По запросу
13
Вентилятор радиатора Polaris art. 2204347
от 31 175 ₽
14
GROMMET AND INSERT ASSEMBLY art. 5413155
По запросу
15
SCREW art. 7517685
По запросу
16
VALVE-PLASTIC RAD/COOLER DRAIN art. 7052410
По запросу
17
FAN SHROUD art. 5437140
По запросу
18
SCREW art. 7516822
По запросу
19
U CLIP, 6.0 MM X 1.0 MM art. 7547366
По запросу
20
TIE CABLE, 14 IN art. 7080761
По запросу
21
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
22
Штуцер расширительного бачка Polaris art. 7052065
от 1 029 ₽
23
SCREW art. 7512084
По запросу
24
BRKT-SURGE TANK,BLK art. 5252305-329
По запросу
25
Расширительный бачок Polaris art. 5436936
от 7 035 ₽
26
CAP,PLUG9X(GRN),FLEX TEMP(10) art. 5433774
По запросу
27
OVERFLOW CAP art. 5430743
По запросу
28
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
