модель 2012 года
- Модель Ranger Crew XP 800
- Код модели RANGER CREW 800 (R12WH76AG/AR/EAH/EAV/EAW)

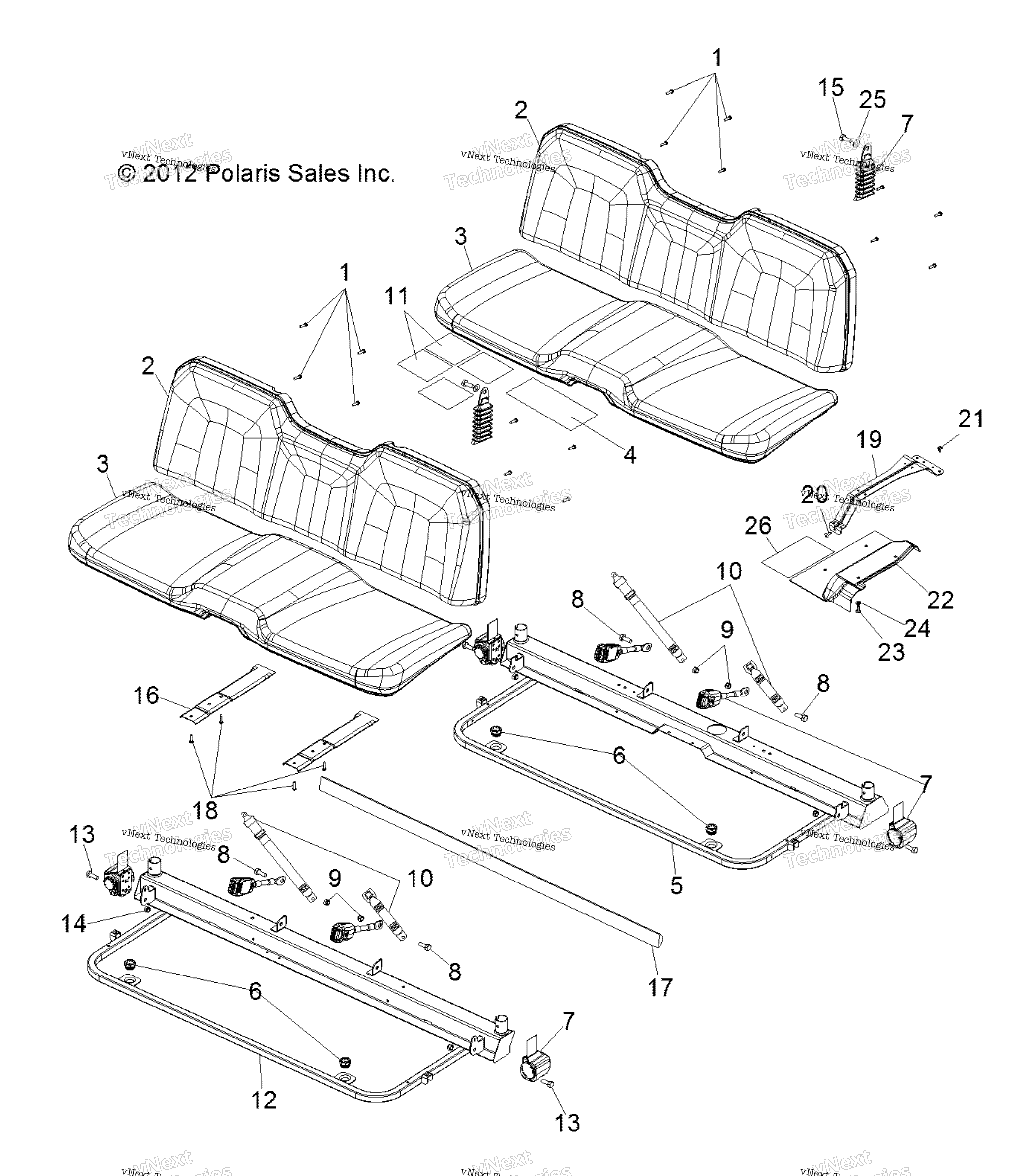

Схема кузова, сиденья & Base для RANGER CREW 800 (R12WH76AG/AR/EAH/EAV/EAW)
Схема
Детали
Номер
Наименование детали
Цена
1
SCR-TXPH-#14X3/4 HI/LO RIE art. 7519274
По запросу
2
BACK SEAT, GLOSS BLACK, [6AG][6AR][EAH] art. 2684885-070
По запросу
2
ASM-SEAT,RNGR,BACK,BLK,SUEDE M [EAV] art. 2684988
По запросу
2
ASM-SEAT,RNGR,BACK,BLK/P.WHITE [EAW] art. 2685001
По запросу
2
BACK PANEL-SEAT,BLK art. 5437641-070
По запросу
3
BOTTOM SEAT ASSEMBLY, GLOSS BLA [6AG][6AR][EAH] art. 2684884-070
По запросу
3
BOTTOM SEAT ASM BLACK/SUEDE MET [EAV] art. 2685384
По запросу
3
SEAT BOTTOM ASSEMBLY, [EAW] art. 2685386
По запросу
3
PIN-SEAT LATCH art. 5632536
По запросу
3
MOUNT TAB, SEAT art. 5437903
По запросу
3
RIVET art. 7621479
По запросу
4
FOIL TAPE art. 5810128
По запросу
5
CAB SEAT BASE WELD, MEDIUM GLOS art. 1017809-067
По запросу
6
Втулка резиновая Polaris art. 5412507
По запросу
7
Ремень безопасности Polaris art. 2634154
По запросу
8
BOLT art. 7512520
По запросу
9
NYLOK NUT, 7-16-20 art. 7547066
По запросу
10
CENTER SEAT BELT ASSEMBLY art. 2634093
По запросу
11
SEAT FOIL art. 5812295
По запросу
12
CAB AND SEAT BASE WELD, FRONT, art. 1017808-067
По запросу
13
Bolt art. TBA
По запросу
14
Nut art. TBA
По запросу
15
BOLT-SHOULDER,7/16 X 20 X 0.89 art. 7519255
По запросу
16
SUPPORT BRACKET, SEAT BASE, BLA art. 5253488-329
По запросу
17
SEAT BASE PAD, REAR art. 5813241
По запросу
18
SCREW, #14 X 1, HI/LO art. 7518158
По запросу
19
CENTER SUPPORT SEAT BRACKET, BL art. 5255263-329
По запросу
20
Болт 1/4-20 X .75 TORX Polaris art. 7518280
По запросу
21
Клипса Polaris art. 7661855
По запросу
22
SEAT BASE SHIELD art. 5813738
По запросу
23
SCR-TXPH-#14X3/4 HI/LO CLR art. 7519290
По запросу
24
FLAT WASHER art. 7555859
По запросу
25
SEATBELT WASHER, RUBBER art. 5813829
По запросу
26
FOIL TAPE art. 5810128
По запросу
