модель 2012 года
- Модель Ranger Crew XP 800
- Код модели RANGER CREW 800 (R12WH76AG/AR/EAH/EAV/EAW)

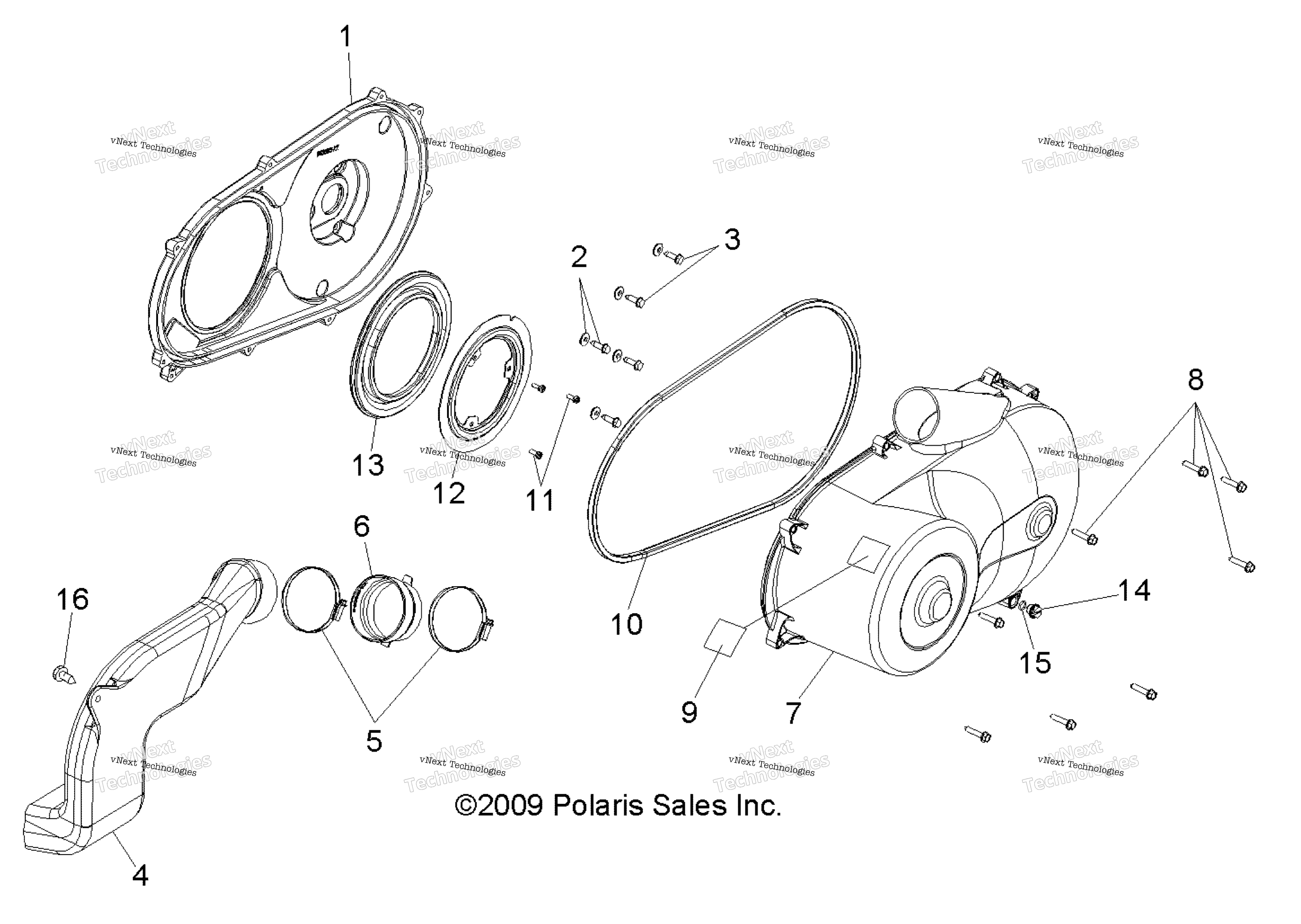

Схема трансмиссии, крышки сцепления для RANGER CREW 800 (R12WH76AG/AR/EAH/EAV/EAW)
Схема
Детали
Номер
Наименование детали
Цена
1
CLUTCH COVER ASSEMBLY, INNER [Incl. 10,13] art. 2634028
По запросу
2
BOLT ASSEMBLY, WASHER [Incl. 3] art. 7517599
По запросу
2
WASHER art. 7555748
По запросу
3
SCREW art. 7517312
По запросу
4
CLUTCH DUCT, AIR OUTLET art. 5438197
По запросу
5
NARROW BAND CLAMP, 70-90 MM art. 7081279
По запросу
6
Манжета вариатора Polaris art. 5412636
По запросу
7
Крышка вариатора Polaris art. 2633926
По запросу
8
Болт-саморез Polaris art. 7512094
от 263 ₽
9
DECAL-WARN,CLUTCH COVER art. 7172563
По запросу
10
Прокладка крышки вариатора Polaris art. 5526450
от 1 943 ₽
11
SCREW,M5X0.8X10,PHPN ZY,L/W SEM art. 7517867
По запросу
12
RETAINER BRACKET SEAL, PLATED art. 5244527
По запросу
13
CLUTCH COVER SEAL, INNER art. 5413923
По запросу
14
Сливная пробка вариатора Polaris art. 5434264
от 578 ₽
15
Кольцо резиновое Polaris art. 5411432
от 882 ₽
16
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
