модель 2013 года
- Модель Ranger 400
- Код модели RANGER 400 MIDSIZE (R13RH45AG)

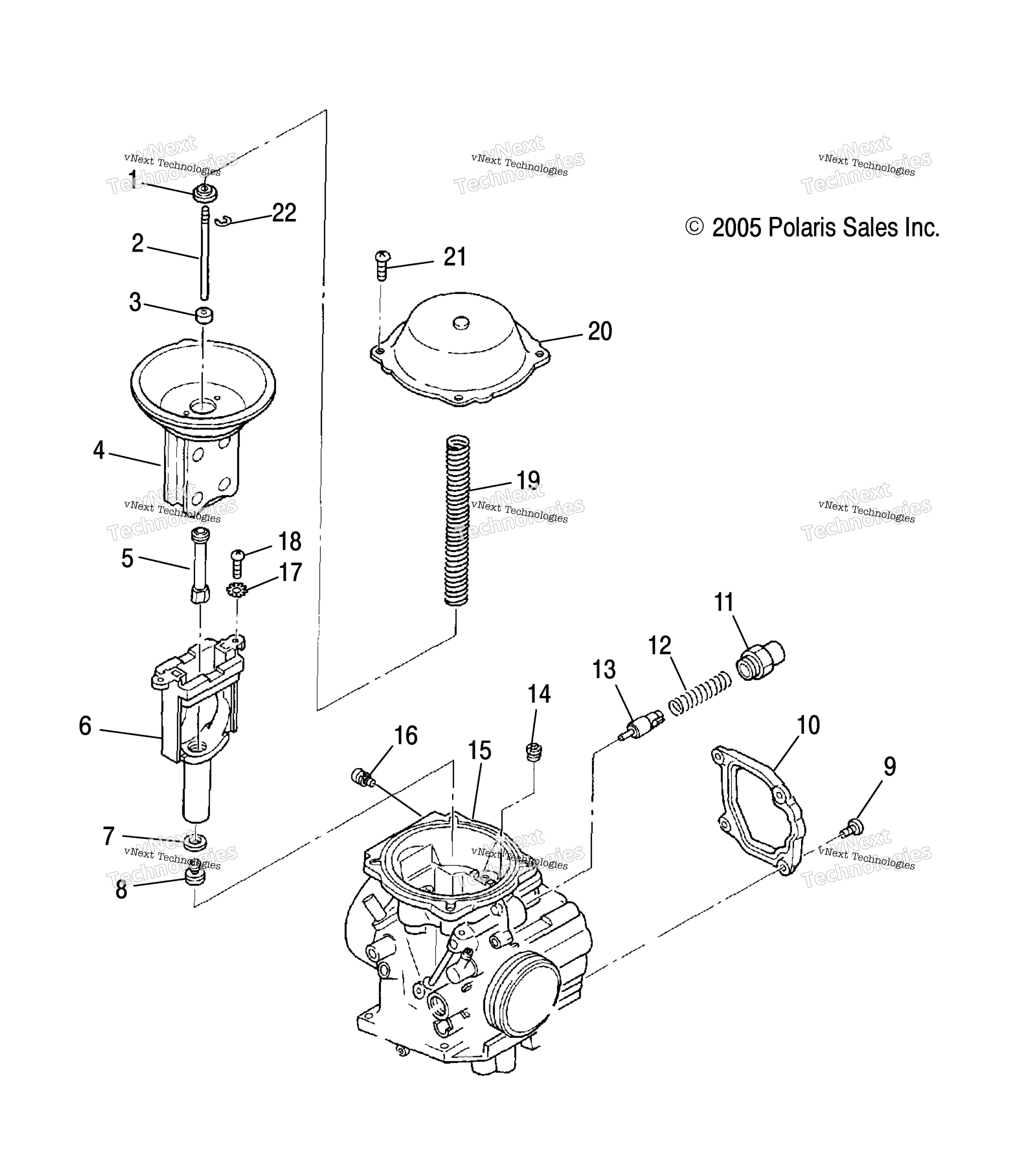

Схема engine, Carburetor, верхний для RANGER 400 MIDSIZE (R13RH45AG)
Схема
Детали
Номер
Наименование детали
Цена
1
RING art. 3130507
По запросу
2
NEEDLE JET art. 3131604
По запросу
3
RING art. 3130752
По запросу
4
DIAPHRAGM ASSEMBLY art. 3130732
По запросу
5
NEEDLE JET art. 3131363
По запросу
6
JETBLOCK ASSEMBLY art. 3130504
По запросу
7
WASHER art. 3130014
По запросу
8
MAIN JET, #167.5 art. 3131144
По запросу
9
SCREW art. 3130535
По запросу
10
COVER art. 3130511
По запросу
11
GUIDE HOLDER art. 3131396
По запросу
12
SPRING art. 3130538
По запросу
13
PLUNGER ASSEMBLY art. 3131606
По запросу
14
AIR PILOT JET art. 3130625
По запросу
15
CARBURETOR ASSEMBLY art. 3131600
По запросу
16
SCREW AND WASHER ASSEMBLY art. 3085698
По запросу
17
WASHER,SPRING art. 3130540
По запросу
18
SCREW art. 3130541
По запросу
19
SPRING art. 3130505
По запросу
20
COVER ASSEMBLY art. 3130503
По запросу
21
SCREW art. 3130924
По запросу
22
E-RING art. 3130508
По запросу
