модель 2013 года
- Модель Ranger 400
- Код модели RANGER 400 MIDSIZE (R13RH45AG)

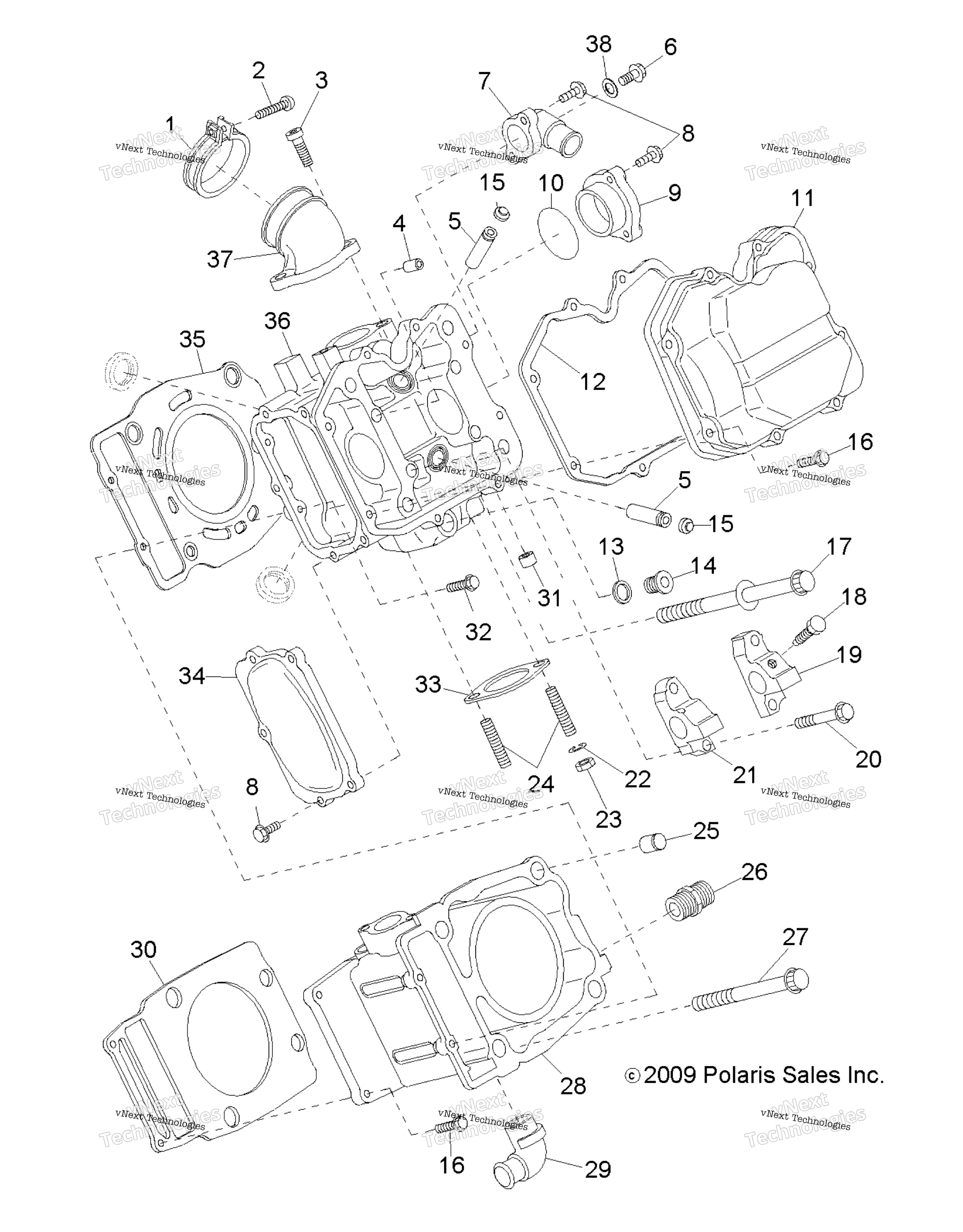

Схема двигателя, цилиндра для RANGER 400 MIDSIZE (R13RH45AG)
Схема
Детали
Номер
Наименование детали
Цена
1
BAND ADAPTER ASSEMBLY [INCL. 2] art. 3090180
По запросу
2
PAN HEAD SCREW art. 3081497
По запросу
3
SOCKET HEAD BOLT art. 3081330
По запросу
4
STRAIGHT PIN art. 3084857
По запросу
5
Направляющая клапана Polaris art. 3084994
По запросу
6
BOLT,FLANGE(10) art. 3085359
По запросу
7
ADAPTER art. 3088208
По запросу
8
FLANGE BOLT art. 3084877
По запросу
9
CAMSHAFT ADAPTER art. 3084866
По запросу
10
O-RING art. 3084867
По запросу
11
ROCKER COVER art. 3085073
По запросу
12
Прокладка Polaris art. 3085074
от 310 ₽
13
GASKET art. 3084861
По запросу
14
PLUG art. 3084860
По запросу
15
Маслосъемный колпачок Polaris art. 3090098
от 1 292 ₽
16
FLANGE BOLT art. 3084874
По запросу
17
BOLT art. 3084875
По запросу
18
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
19
VALVE ROCKER SHAFT SUPPORT art. 3084864
По запросу
20
BOLT art. 3084876
По запросу
21
ROCKER SHAFT SUPPORT VALVE, MAG art. 3084863
По запросу
22
LOCK WASHER art. 3080530
По запросу
23
NUT art. 3087199
По запросу
24
STUD art. 3085326
По запросу
25
KNOCK, PIPE art. 3087266
По запросу
26
OIL FILTER UNION art. 3089956
По запросу
27
FLANGE BOLT art. 3084873
По запросу
28
CYLINDER ASSEMBLY [INCL. 29] art. 3090289
По запросу
29
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
30
Прокладка цилиндра Polaris art. 3089966
от 4 760 ₽
31
PLUG, BLIND art. 3084862
По запросу
32
BOLT,FLANGE art. 3086781
По запросу
33
Прокладка выпускного коллектора Polaris art. 3085075
от 3 024 ₽
34
CAMSHAFT COVER art. 3089242
По запросу
35
Прокладка ГБЦ Polaris art. 3085337
По запросу
36
COMPLETE CYLINDER HEAD [INCL. 4,5,13-15,24,31] art. 3090038
По запросу
37
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
38
FLAT WASHER art. 7555998
По запросу
