модель 2014 года
- Модель Ranger XP 800
- Код модели RANGER 800 (R14TH76AA/AC/EAS/AAC/ACC/EASC)

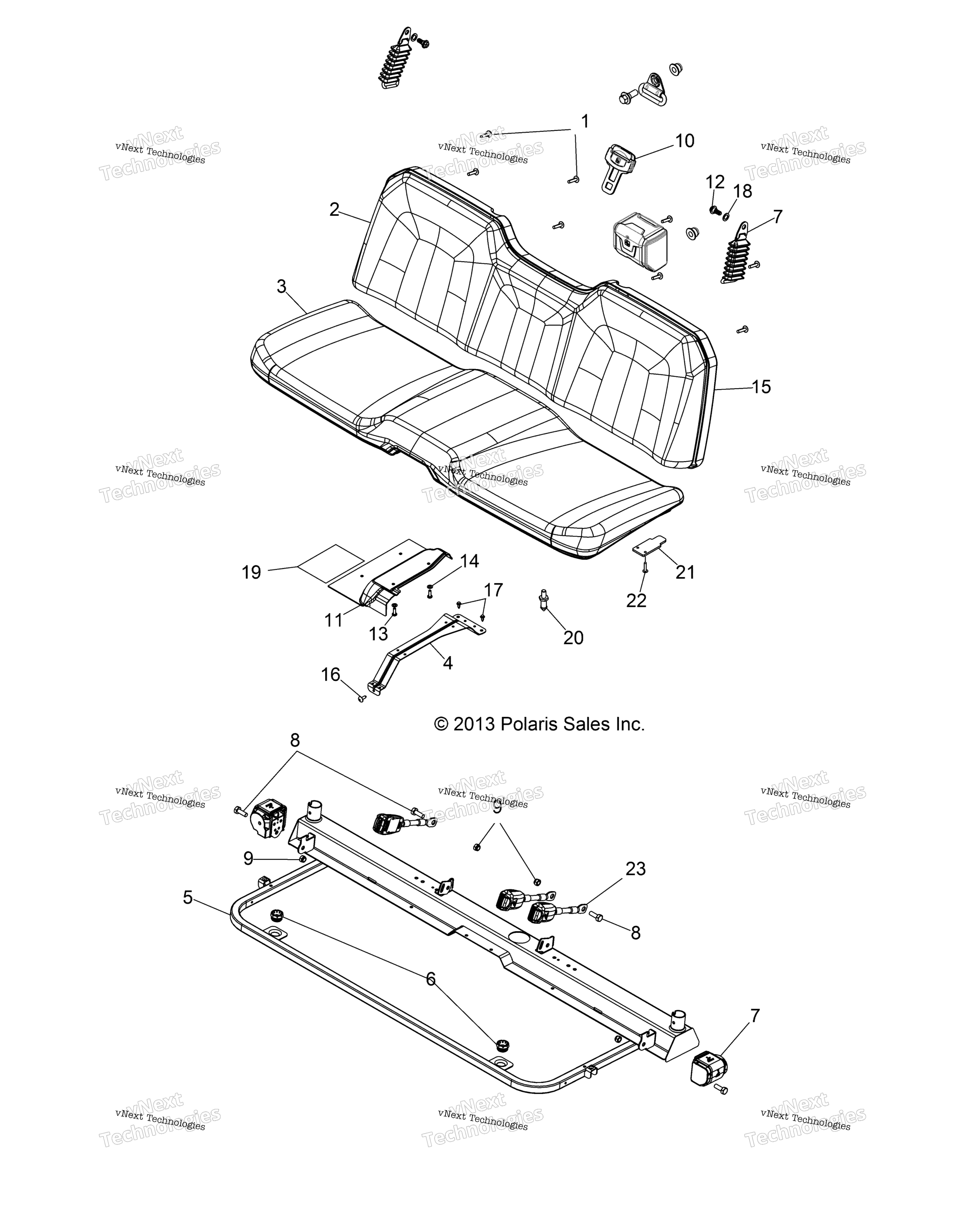

Схема кузова, сиденья & Base для RANGER 800 (R14TH76AA/AC/EAS/AAC/ACC/EASC)
Схема
Детали
Номер
Наименование детали
Цена
1
SCR-TXPH-#14X3/4 HI/LO RIE art. 7519274
По запросу
2
BACK SEAT, GLOSS BLACK, [AA][AC] art. 2684885-070
По запросу
2
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
3
SEAT ASSEMBLY, BOTTOM, BLACK/SU [Incl. 20-22][EAS] art. 2685380
По запросу
3
BOTTOM SEAT ASSEMBLY, GLOSS BLA [Incl. 20][AA][AC] art. 2684884-070
По запросу
4
CENTER SUPPORT SEAT BRACKET, BL art. 5255263-329
По запросу
5
CAB AND SEAT BASE WELD, MATTE B art. 1019938-458
По запросу
6
Втулка резиновая Polaris art. 5412507
По запросу
7
3 POINT SEAT BELT ASSEMBLY [INCL. 12] art. 2635049
По запросу
8
HEX FLANGE SCREW 12 MM X 1.75 M art. 7519730
По запросу
9
HEX FLANGE NUT, 12 MM X 1.75 MM art. 7547441
По запросу
10
SEAT BELT, 3 POINT art. 2635051
По запросу
11
SEAT BASE SHIELD art. 5813738
По запросу
12
BOLT-SHOULDER,7/16 X 20 X 0.89 art. 7519255
По запросу
13
SCR-TXPH-#14X3/4 HI/LO CLR art. 7519290
По запросу
14
FLAT WASHER art. 7555859
По запросу
15
COVER-SEAT,BACK,BLK art. 5450902-070
По запросу
16
Болт 1/4-20 X .75 TORX Polaris art. 7518280
По запросу
17
Клипса Polaris art. 7661855
По запросу
18
SEATBELT WASHER, RUBBER art. 5813829
По запросу
19
FOIL TAPE art. 5810128
По запросу
20
PIN-SEAT LATCH art. 5632536
По запросу
21
MOUNT TAB, SEAT art. 5437903
По запросу
22
RIVET art. 7621479
По запросу
23
SEATBELT BUCKLE CABLE art. 2635104
По запросу
