модель 2014 года
- Модель Ranger XP 800
- Код модели RANGER 800 (R14TH76AA/AC/EAS/AAC/ACC/EASC)

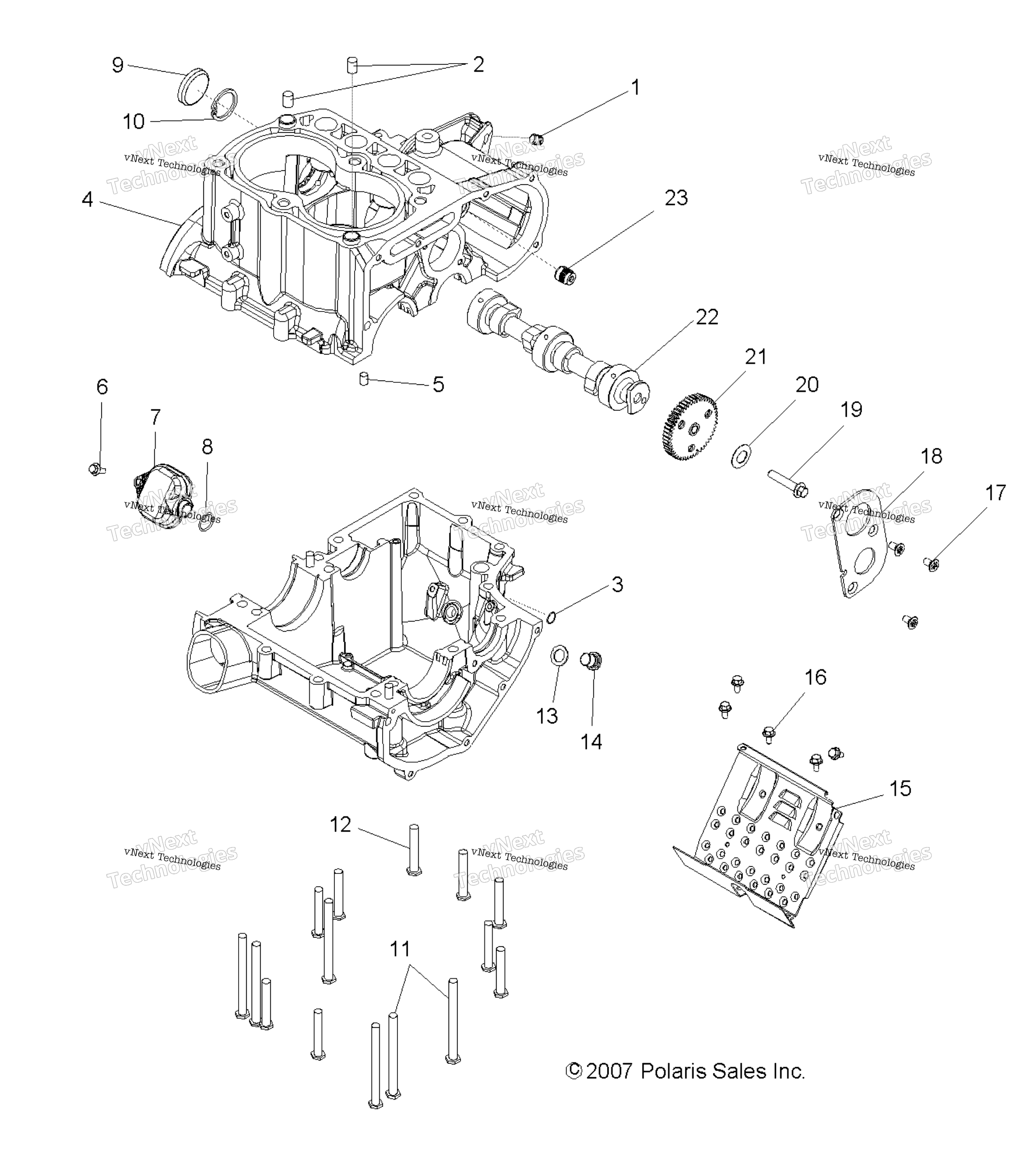

Схема двигателя, картера для RANGER 800 (R14TH76AA/AC/EAS/AAC/ACC/EASC)
Схема
Детали
Номер
Наименование детали
Цена
1
PLUG,EXPANSION,9MM,500PSI art. 7051531
По запросу
2
HOLLOW DOWEL, 16 MM X 12 MM art. 7661175
По запросу
3
EXPANSION PLUG, 19 MM art. 7051530
По запросу
4
CRANKCASE KIT 1204194 [INCL. 1-3,5-16,23, ALSO FROM ENGINE, CRANKSHAFT PAGE 1,7, AND FROM ENGINE, OIL FILTER AND DIPSTICK PAGE 3-6,10] art. 2204395
По запросу
5
PIN, DOWEL art. 7663001
По запросу
6
BOLT(1) art. 7516603
По запросу
7
OIL PICKUP ASSEMBLY art. 1202663
По запросу
8
O-RING SEAL, .070 X .614 art. 5812016
По запросу
9
EXPANSION PLUG, 48 MM art. 3060004
По запросу
10
RING-RETAINING,1 5/8 (10) art. 7710512
По запросу
11
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7517792
По запросу
12
SCR-M8X1.25X50 HX/FL-Y art. 7517793
По запросу
13
Уплотнительная шайба Polaris art. 5812232
от 578 ₽
14
Пробка сливная M12x1,5 Polaris art. 7052306
от 1 901 ₽
15
CRANKCASE BAFFLE PLATE art. 5211785
По запросу
16
HEX FLANGE SCREW, 5 MM X .80 MM art. 7518045
По запросу
17
Болт Polaris art. 7517598
По запросу
18
THRUST PLATE art. 5244286
По запросу
19
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7517865
По запросу
20
SPRING WASHER, 1.1 X .559 X .03 art. 7556183
По запросу
21
Набор шестерней балансирного вала Polaris art. 2203106
от 53 718 ₽
22
Распредвал Polaris 800 art. 2203740
По запросу
23
PLUG-EXPANSION,13MM,500 PSI art. 7052288
По запросу
Другие схемы модели
Двигатель, картер
