модель 2015 года
- Модель Ace 570
- Код модели SPORTSMAN ACE 570 HD (A15DAH57EJ)

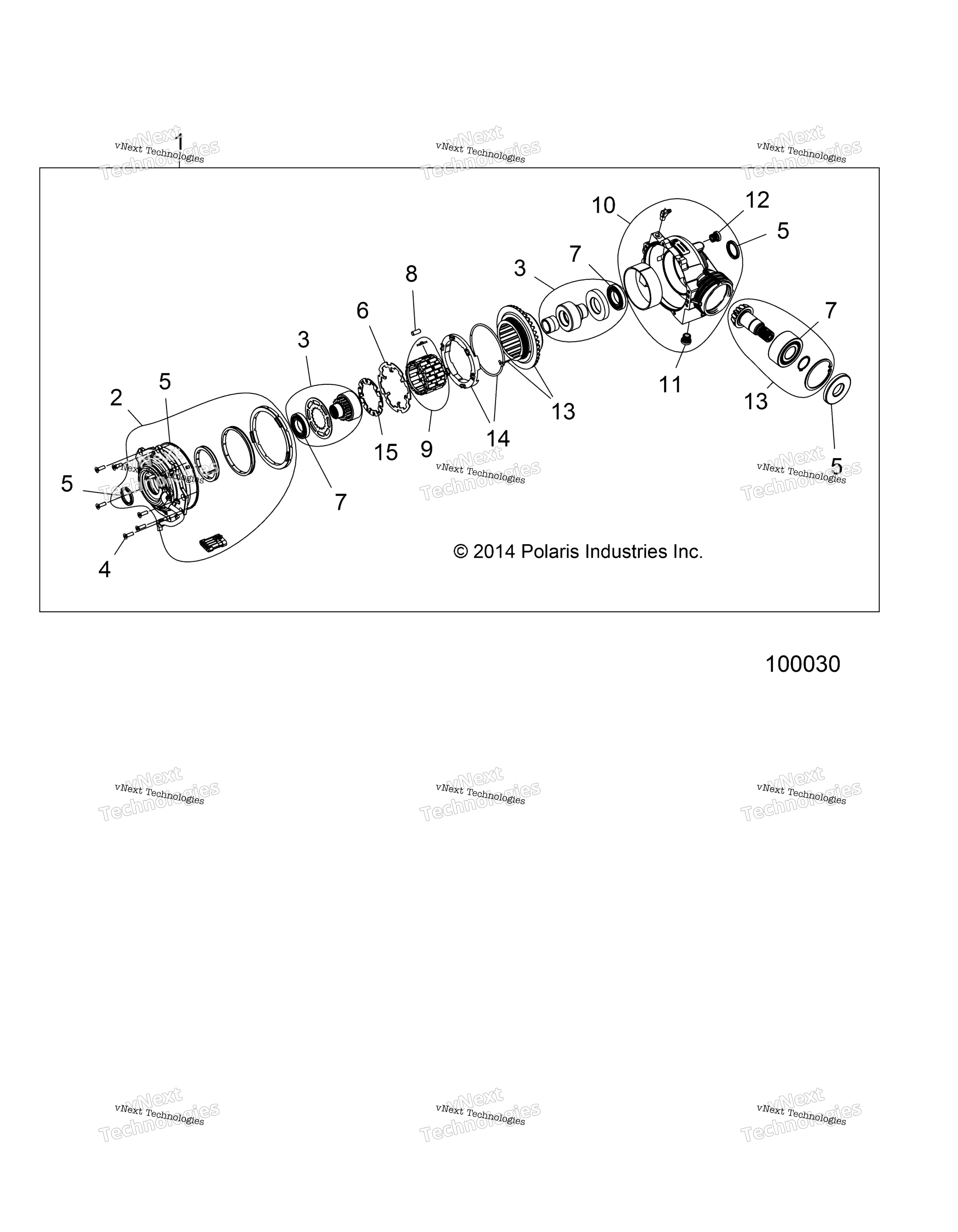

Схема трансмиссии, внутренностей переднего редуктора для SPORTSMAN ACE 570 HD (A15DAH57EJ)
Схема
Детали
Номер
Наименование детали
Цена
1
GEARCASE SEAL ASSEMBLY, FRONT [INCL. ALL] art. 1334265
По запросу
2
ASSY, COVER OUTPUT W/O-RING, DOWEL PIN, OIL SEAL, COVER, CONNECTOR ASSY, BACKLASH SPACER, 4WD COIL, GROMMET & HEAT SHRINK TUBING art. 3235621
По запросу
3
ASM-OUTPUT HUB W/BUSHING, HUB SUB. ASSY & NYLON SPACER art. 3236676
По запросу
4
FASTENER KIT W/ALL FASTENERS art. 3235170
По запросу
5
Комплект сальников переднего редуктора Polaris art. 3236682
от 2 310 ₽
6
Магнитная пластина переднего редуктора Polaris art. 3236048
По запросу
7
PINION BEARING W/ALL BEARINGS art. 3235174
от 7 907 ₽
Аналог
17 000 ₽
Требуется 1 шт.
8
Ролик сепаратора редуктора Polaris art. 3235624
По запросу
9
ROLL CAGE ASSEMBLY ROLL CAGE & H-CLIPS art. 3235625
По запросу
10
GEARCASE ASSEMBLY KIT W/HOSE FITTING, BUSHING, SEAL, GEARCASE, FILL PLUG & DRAIN PLUG art. 3235440
По запросу
11
Пробка сливная Polaris art. 2203738
По запросу
12
Пробка заливная переднего редуктора Polaris art. 2203739
По запросу
13
PINION GEAR HOUSING ASSEMBLY KI W/RING GEAR ASSY, PINION, BEARING, INTERNAL RING & SHAFT RING art. 3235623
По запросу
14
Седло магнитной пластины переднего редуктора Polaris art. 3235712
По запросу
15
ARMATURE PLATE, BD art. 3235626
По запросу
