модель 2015 года
- Модель Ace 570
- Код модели SPORTSMAN ACE 570 HD (A15DAH57EJ)

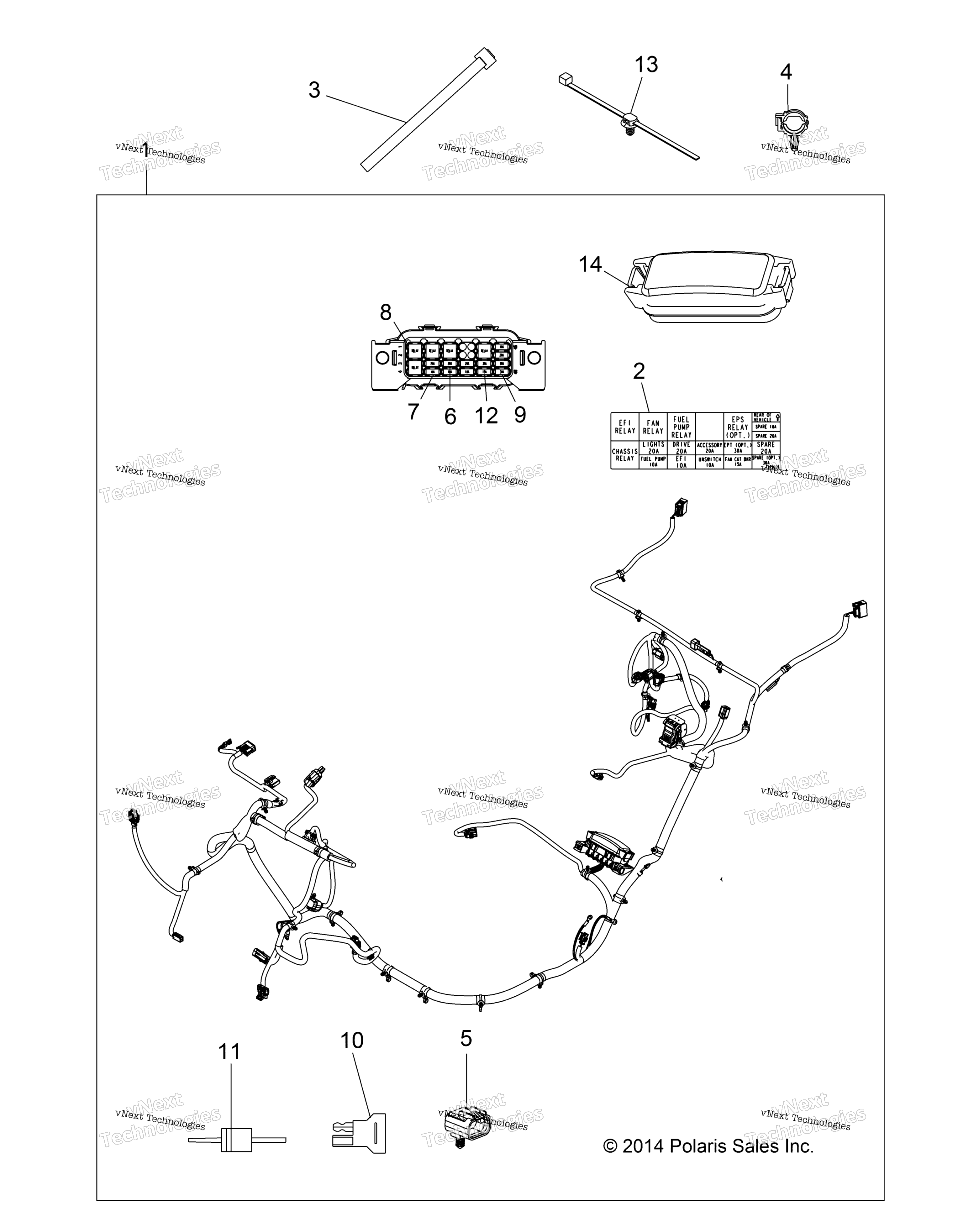

Схема электрооборудования, жгута проводов для SPORTSMAN ACE 570 HD (A15DAH57EJ)
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS-CHASSIS,SPM ACE 570 PS art. 2412899
По запросу
2
LABEL-FUSE BOX art. 7179666
По запросу
3
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 5 шт.
Подписаться
4
ROSEBUD CLIP art. 4020149
По запросу
5
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
6
FUSE, 20 AMP art. 4012811
По запросу
7
FUSE, 10 AMP art. 2434016
По запросу
8
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
9
MAIN FUSE, 30 AMP art. 2434015
По запросу
10
DIODE-6 AMP art. 2410000
По запросу
11
Диод Polaris art. 2411035
По запросу
12
CIRCUIT BREAKER, 15 AMP art. 4011406
По запросу
13
ROUTING CLIP art. 7081496
По запросу
14
FUSEBOX COVER art. 4015011
По запросу
14
SEAL FUSE CENTER art. 5415598
По запросу
Другие схемы модели
Электрооборудование, жгут проводов
