модель 2015 года
- Модель Ranger Diesel
- Код модели RANGER HST (R151DPD1AA/2D)

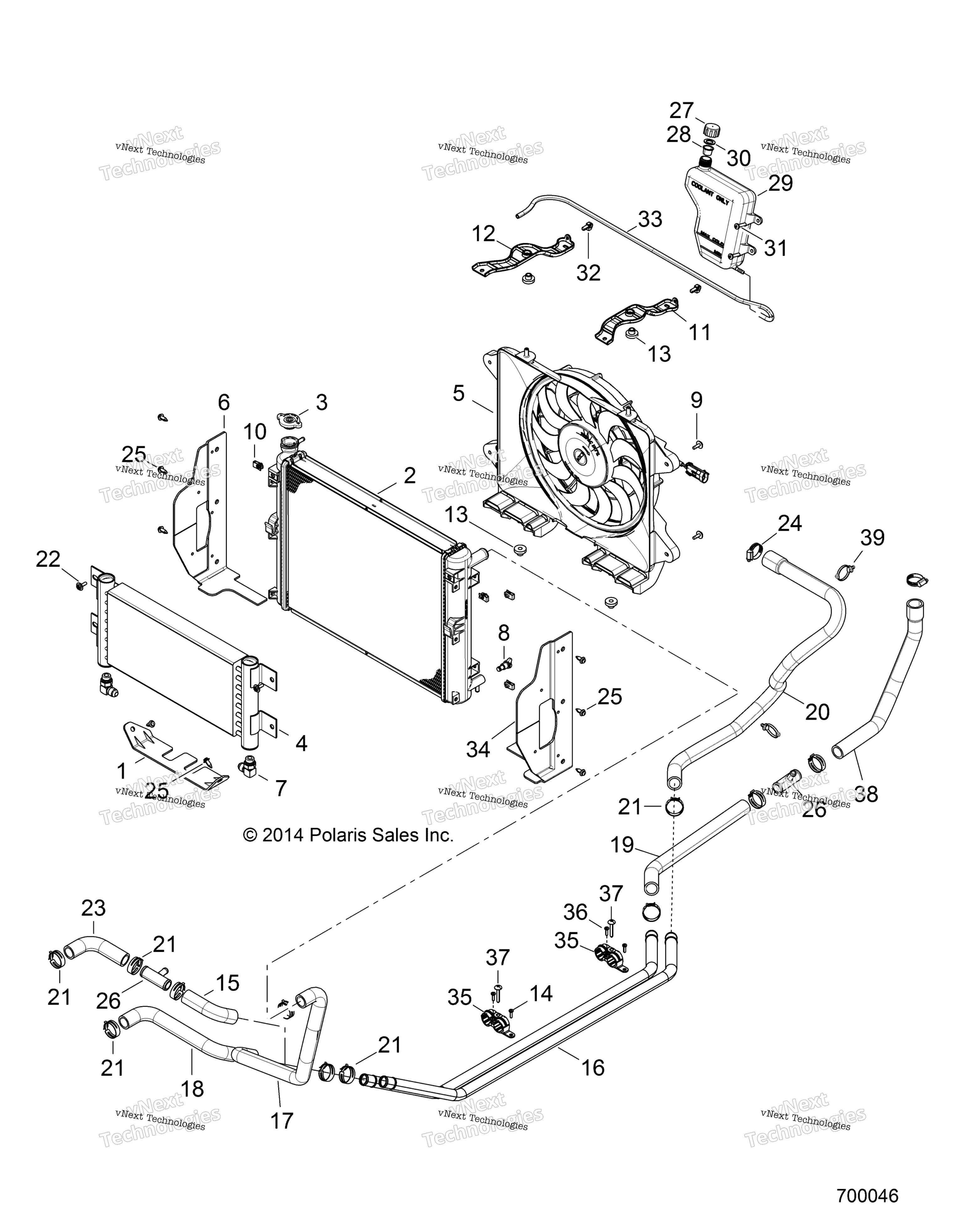

Схема двигателя, системы охлаждения для RANGER HST (R151DPD1AA/2D)
Схема
Детали
Номер
Наименование детали
Цена
1
SHROUD-RADIATOR,CENTER,BLK art. 5439647-070
По запросу
2
CORE RADIATOR art. 1240690
По запросу
3
CAP art. 1240694
По запросу
4
OIL COOLER, HYD art. 1240723
По запросу
5
FAN SHROUD ASSEMBLY art. 2412474
По запросу
6
SHROUD-RADIATOR,FRONT,RH,BLK art. 5439646-070
По запросу
7
FITTING-8 37DEGX-8 ORING,90DEG art. 3120080
По запросу
8
VALVE-RADIATOR,CORE DRAIN art. 7052557
По запросу
9
BOLT-M6X20MM art. 7519584
По запросу
10
U CLIP, 6.0 MM X 1.0 MM art. 7547366
По запросу
11
RADIATOR MOUNT BRACKET, LEFT, B art. 5256596-329
По запросу
12
RADIATOR MOUNT BRACKET, RIGHT, art. 5256597-329
По запросу
13
GROMMET art. 7052028
По запросу
14
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
15
HOSE TUBE, LOWER [2D] art. 5414414
По запросу
16
COOLANT TUBE, 1 IN art. 5137818
По запросу
17
RADIATOR HOSE, UPPER art. 5414293
По запросу
18
HOSE-LOWER,RAD [1D] art. 5414294
По запросу
19
ENGINE HOSE, DIESEL art. 5415076
По запросу
20
HOSE-ENG,OUT,DSL art. 5415454
По запросу
21
Хомут Polaris art. 7080844
По запросу
22
BOLT-M6X20MM art. 7519584
По запросу
23
HOSE-LOWER,RAD [2D] art. 5414415
По запросу
24
HOSE CLAMP, 25-40 MM art. 7081192
По запросу
25
Клипса Polaris art. 7661855
По запросу
26
TEE CONNECTOR, 1 X 1 X 0.5 [2D] art. 7052530
По запросу
27
OVERFLOW CAP art. 5430743
По запросу
28
CAP,PLUG9X(GRN),FLEX TEMP(10) art. 5433774
По запросу
29
SURGE TANK art. 5439202
По запросу
30
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
31
SCREW, #14 X 1, HI/LO art. 7518158
По запросу
32
CLIP art. 7670102
По запросу
33
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
34
SHROUD-RADIATOR,FRONT,LH,BLK art. 5439294-070
По запросу
35
COOLANT TUBE BRACKET art. 5451221
По запросу
36
SCREW art. 7512026
По запросу
37
SCR-M6X1X40,TR/TX-M art. 7519001
По запросу
38
ENGINE HOSE BYPASS, DIESEL art. 5415078
По запросу
39
ROUTING CLIP art. 7081496
По запросу
