модель 2015 года
- Модель Ranger Diesel
- Код модели RANGER HST (R151DPD1AA/2D)

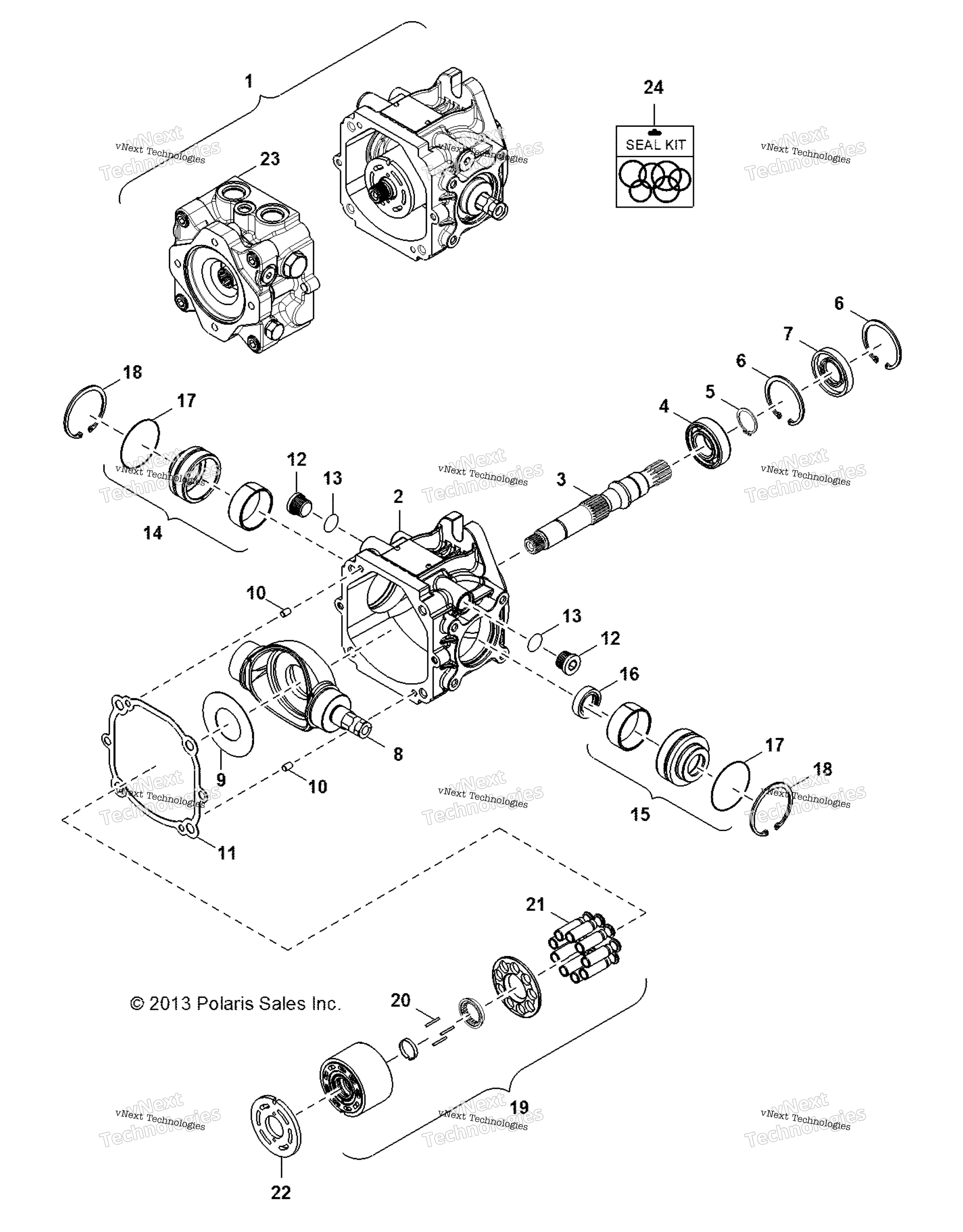

Схема hydraulics, насос Main Housing для RANGER HST (R151DPD1AA/2D)
Схема
Детали
Номер
Наименование детали
Цена
1
HST PUMP [INCL. 2-23] art. 3120014
По запросу
2
HOUSING art. 3120678
По запросу
3
SHAFT art. 3120680
По запросу
4
BEARING-BALL art. 3120665
По запросу
5
RING-RETAINING art. 3120670
По запросу
6
RING-RETAINING art. 3120672
По запросу
7
SEAL-SHAFT art. 3120674
По запросу
8
SWASHPLATE art. 3120682
По запросу
9
PLATE-THRUST art. 3120668
По запросу
10
PIN-STRAIGHT art. 3120725
По запросу
11
GASKET art. 3120677
По запросу
12
PLUG [INCL. 13] art. 3120625
По запросу
13
O-RING 10 art. 3120740
По запросу
14
HOUSING-BEARING [INCL. 17] art. 3120656
По запросу
15
HOUSING-BEARING [INCL. 16,17] art. 3120655
По запросу
16
SEAL-SHAFT art. 3120673
По запросу
17
O-RING art. 3120647
По запросу
18
RING-RETAINING art. 3120669
По запросу
19
KIT-BLOCK ROTATING [INCL. 20,21] art. 3120660
По запросу
20
PIN-HOLDDOWN art. 3120657
По запросу
21
PISTON-ASSY art. 3120662
По запросу
22
PLATE-VALVE art. 3120659
По запросу
23
ASM., BODY, VALVE [ORDER ALSO #1 FROM HYDRAULICS, PUMP, VALVE HOUSING PAGE.] art. -------
По запросу
24
KIT-SEAL [INCL. 7,16,17 AND 7,12,13,16 FROM HYDRAULICS, PUMP, VALVE HOUSING PAGE.] art. 3120661
По запросу
