модель 2015 года
- Модель RZR 170
- Код модели RZR 170 (R15YAV17AA/AF/BA/BF)

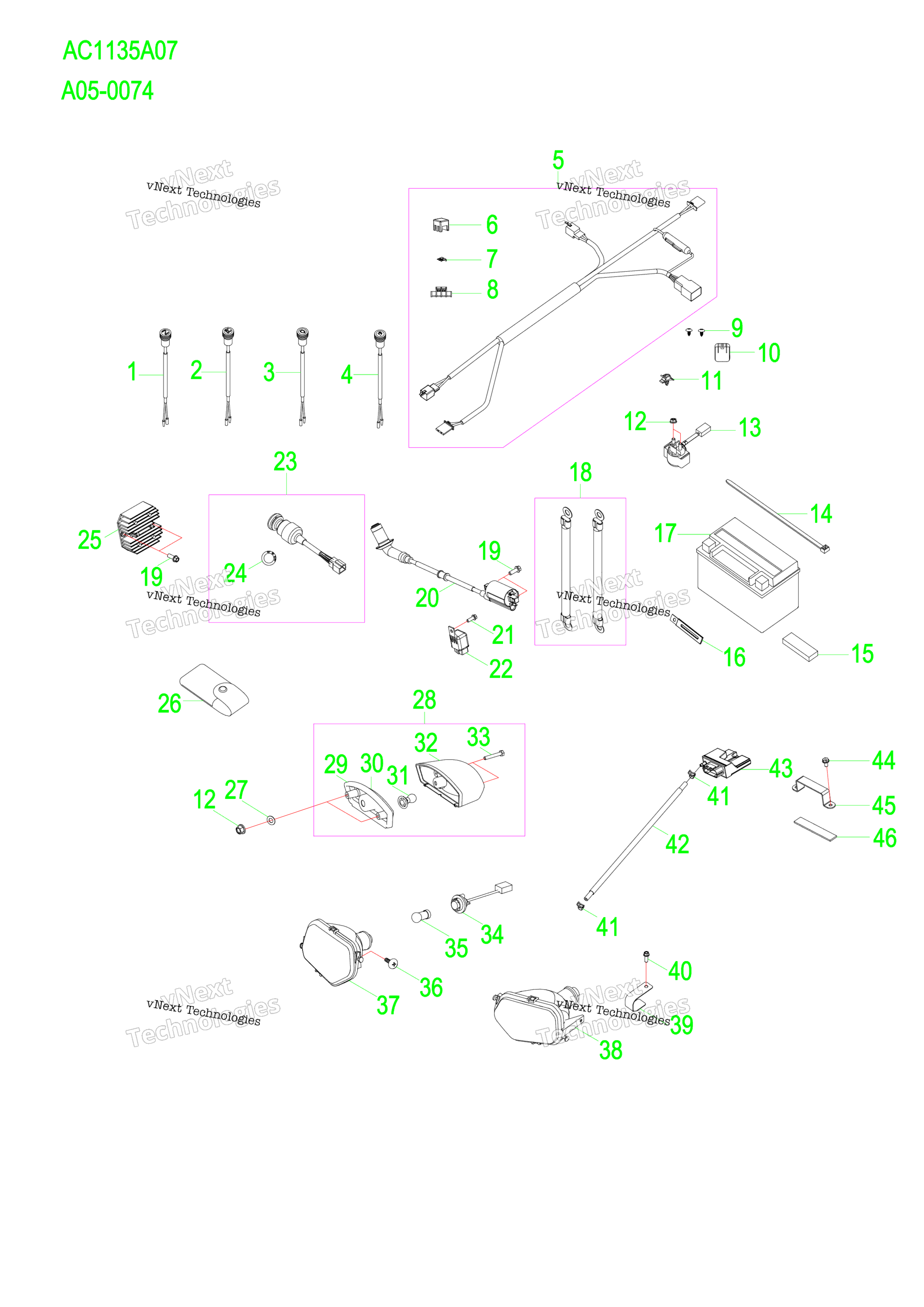

Схема электрооборудования Parts для RZR 170 (R15YAV17AA/AF/BA/BF)
Схема
Детали
Номер
Наименование детали
Цена
1
NEUTRAL LNDICATOR art. 0454654
По запросу
2
REVERSE INDICATOR art. 0454655
По запросу
3
TROUBLE INDICATOR art. 0455023
По запросу
4
LOW FUEL INDICATOR, OUTLAW 110 art. 0455202
По запросу
5
MAIN HARNESS WIRE, RZR 170 art. 0455319
По запросу
6
CAP-RUBBER art. 0455189
По запросу
7
JUMPER art. 0451019
По запросу
8
SPEED CONTROL TERMINAL BOARD art. 0455188
По запросу
9
SCREW art. 0455026
По запросу
10
COVER-DUST art. 0455027
По запросу
11
GROUND-CABLE,BATTERY art. 0455079
По запросу
12
NUT-FLG W/SERR(10) art. 0450880
По запросу
13
RELAY STARTER art. 0455028
По запросу
14
STRAP art. 0450559
По запросу
15
PAD-RUBBER,BATTERY art. 0452778
По запросу
16
BATTERY STRAP art. 0454939
По запросу
17
YOUTH YUASA BATTERY YTX12 art. 4011434
По запросу
18
BATTERY CABLE ASSEMBLY art. 0455271
По запросу
19
BOLT-HEX WASHER art. 0454011
По запросу
20
COIL IGNITION ASSEMBLY art. 0455029
По запросу
21
HEX WASHER BOLT art. 0450701
По запросу
22
EFI RELAY art. 0455030
По запросу
23
MAIN SWITCH ASSEMBLY art. 0455031
По запросу
23
BLANK KEY, LEFT, RZR art. 0454725
По запросу
23
BLANK KEY, RIGHT, RZR art. 0454726
По запросу
24
DECAL-SWITCH,MAIN,IGNITION art. 0454806
По запросу
25
RECTIFIER/REGULATOR art. 0455032
По запросу
26
ASM-POUCH,TOOL,RZR-Y art. 0454337
По запросу
27
WASHER-PLAIN(10) art. 0450041
По запросу
28
ASM-TAILLIGHT art. 0455427
По запросу
29
TAIL LIGHT GASKET art. 0451799
По запросу
30
ASM-TAILLIGHT art. 0455427
По запросу
31
TAILLIGHT BULB art. 0452830
По запросу
32
LENS-TAIL LIGHT YOUTH art. 0455428
По запросу
33
TAPPING SCREW-PHILLIPS,PAN art. 0451801
По запросу
34
HEADLIGHT SOCKET, RZR art. 0454867
По запросу
35
HEADLIGHT BULB, RZR art. 0454763
По запросу
36
PHILLIPS BOLT art. 0450667
По запросу
37
Фара правая Polaris art. 0454291
По запросу
38
HEADLIGHT ASSEMBLY, LEFT, RZR-Y art. 0454290
По запросу
39
CLIP-RETAINER,CABLE art. 0454394
По запросу
40
PAN BOLT art. 0450297
По запросу
41
CLAMP art. 0455033
По запросу
42
HOSE art. 0455034
По запросу
43
ECU EFI art. 0455166
По запросу
44
BOLT-W/LOCTITE art. 0454785
По запросу
45
BRKT-ECU art. 0455019
По запросу
46
FOAM art. 0455020
По запросу
