модель 2015 года
- Модель RZR 170
- Код модели RZR 170 (R15YAV17AA/AF/BA/BF)

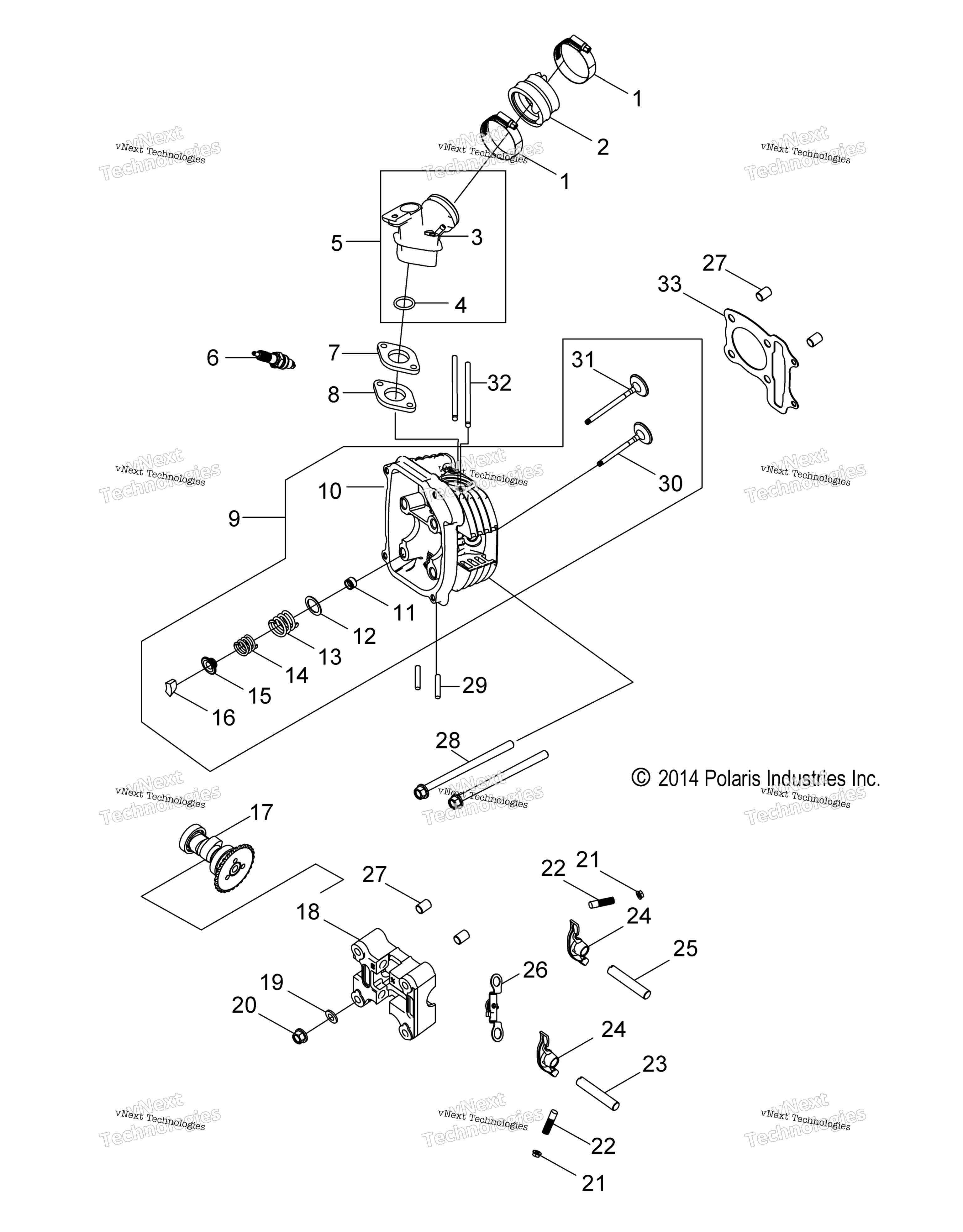

Схема двигателя, цилиндра Head для RZR 170 (R15YAV17AA/AF/BA/BF)
Схема
Детали
Номер
Наименование детали
Цена
0
ENGINE ASSEMBLY, EFI 170 art. 0455397
По запросу
1
CLAMP-HOSE art. 0454512
По запросу
2
ADAPTER-CARBURETOR art. 0455056
По запросу
3
MANIFOLD art. -------
По запросу
4
O-RING art. 0452459
По запросу
5
ASM-MANIFOLD,INTAKE art. 0455057
По запросу
6
SPARK PLUG, CR6HSA art. 0453034
По запросу
7
MANIFOLD INSULATOR art. 0453449
По запросу
8
GASKET-MANIFOLD art. 0455477
По запросу
9
CYLINDER HEAD ASSEMBLY [Incl. 10-16,30,31] art. 0455058
По запросу
10
HEAD, CYLINER art. -------
По запросу
11
VALVE SEAL art. 0452390
По запросу
12
SEAT-VALVE,SPRING,OUTER art. 0452388
По запросу
13
VALVE SPRING, OUTER art. 0454515
По запросу
14
VALVE SPRING, INNER art. 0454516
По запросу
15
RETAINER-VALVE,SPRING art. 0452387
По запросу
16
CLIP-RETAINER art. 0452389
По запросу
17
CAM SHAFT ASSEMBLY art. 0454517
По запросу
18
CAM SHAFT BRACKET art. 0454518
По запросу
19
WASHER art. 0452425
По запросу
20
NUT-FLANGE(10) art. 0450268
По запросу
21
NUT-TAPPET ADJ. art. 0452424
По запросу
22
SCREW-TAPPET ADJ. art. 0452423
По запросу
23
SHAFT-EXHAUST,ROCKER ARM art. 0454519
По запросу
24
VALVE ARM ROCKER art. 0452409
По запросу
25
SHAFT-INTAKE,ROCKER ARM art. 0454520
По запросу
26
ASM-DECOMP. RELEASE art. 0452414
По запросу
27
PIN-DOWEL art. 0450142
По запросу
28
BOLT art. 0454521
По запросу
29
BOLT-STUD art. 0452398
По запросу
30
EXHAUST VALVE art. 0454522
По запросу
31
INTAKE VALVE art. 0454523
По запросу
32
BOLT-STUD art. 0454524
По запросу
33
CYLINDER HEAD GASKET, RZR-Y art. 0455363
По запросу
